轻量金属柱框架

例如：安排阶梯梯或获得脚手架设置，储存面积正确的材料，串出适当的电线，为剁锯设置有效的地方，如果需要，请确保充足的照明。这些步骤可能看起来无关紧要，但如果他们没有事先参加，并且工作必须停下来，以便有人能“去吧，”生产被放慢了。

系统描述

非承载或非结构金属螺柱框架的设计或意图不承载任何轴向载荷。轴向荷载包括楼板、搁栅、天花板等构件侍者、屋顶椽或屋顶桁架．然而，它们被设计用来承受许多典型的墙饰的自重，例如石膏板，石膏工作或类似的饰面，并提供正常横向载荷的抵抗力。横向载荷不能超过10磅/平方。FT在ASTM C645定义的钢框架墙系统上。

用于内墙隔板的光表金属框架有各种形状，厚度，尺寸和饰面。这些部件中的每一个在壁组件中具有特定功能。选择正确的尺寸和厚度主要取决于框架构件的间距和墙壁的高度。典型内部应用的中心螺柱间距为12英寸，16英寸或24英寸。选择过程中的其他考虑因素包括墙壁的构成，无论墙壁饰面都将应用于一个或两侧，抗冲击性要求，如适用。作为拇指的一般规则，公共空间的内墙可能需要对私人办公室的影响更大的抵抗力。

内墙系统的典型组件

• 钉(S)
• 跟踪(T)
• U-andlels（U）
• 毛茸茸的通道（f）
• L-Headers(左)

金属螺柱通常制造的长度范围从8'-0"到24'-0"，轨道是在10'-0"长度。这些都是由制造商引用的缩略词S t u f l．除了这个首字母缩略词，其他一系列数字还用于识别特定的框架成员，如下图所示。尺寸越小，金属螺柱就越厚越重。请参阅下面图库中的最小钢板厚度图，以便与实际金属厚度进行比较。

尝试且经常使用的安装实践将使其他交易能够富有成效。钢制框架联盟提供“建筑师的钢架施工指南“在他们的网站上。以下部分包括适用于轻规格金属螺柱框架的最佳实践。

跟踪布局

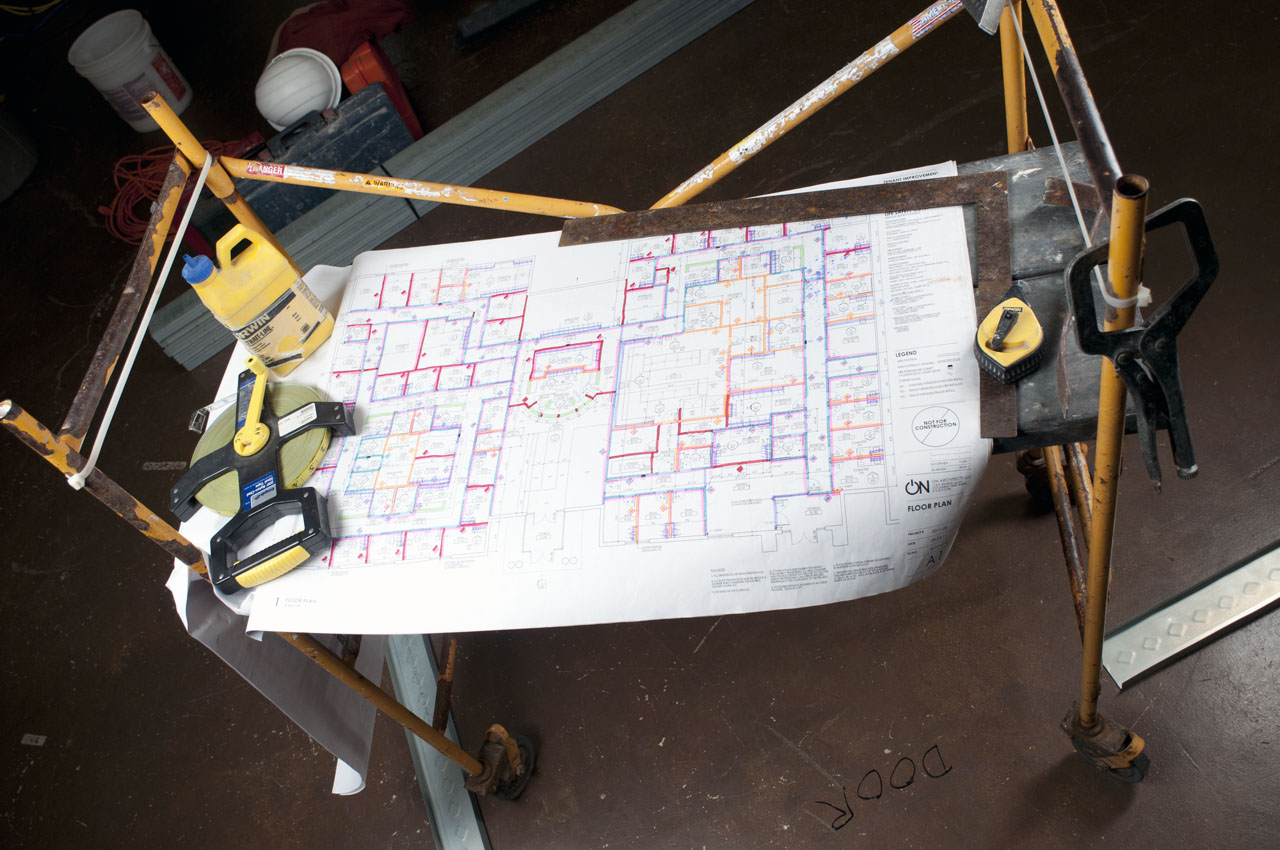

清理地板面积达到“扫帚清洁”的状态。在这个项目的开始阶段，测量建筑物的精确程度，或者至少与图纸非常接近是非常重要的。如果有一个以上的承包商“不合格”或“不合格”，那么必须尽早进行修正，以免影响其他粗略的交易。根据合同图纸，测量墙上的位置楼板用粉笔画线来确定轨道的顶部和底部位置。如上图所示，用3 - 4 - 5方法将线条正方形。

标出所有门和墙的位置开口在这个时间。一个有用的建议是，在粉笔线上涂上透明的喷漆，以防止粉笔线被行人擦掉。然而，在采用这种方法之前，与地板完成时间表核实地板的最终完成是什么。如果地板暴露在外或被弄脏，避免使用透明漆已成为一种普遍做法混凝土．布局激光与水平和垂直线是一个巨大的帮助，特别是较长的墙壁。布置好后，用合适的紧固件固定底部轨道。使用铅垂线或激光垂直线，布置顶部轨道，并用适当的紧固件将其固定在上面的结构上。激光垂直线是一个巨大的帮助生产力和跟踪定位的准确性。如果没有，安装一个螺柱，然后铅垂，水平，并固定顶部轨道。当隔板延伸到天花板以上或甲板，这是相当普遍的商业建筑，螺柱可以安装在底部轨道，然后摩擦安装，管道，并连接到顶部轨道。采用这种方法，对角支撑必须附着在顶部轨道上，并固定在上面的结构上。

螺栓布局

当开始布局底部轨道接收螺柱时，需要考虑的重要项目是干墙会破裂的地方。术语“突破”是指一张干墙将靠到下一个干墙的位置。由于在大多数商业项目中，干墙垂直安装，关节将在4'-0“。在中心。开始布局，找到第一张纸将破裂的点，并从那里开始。合同图纸将表明螺柱间距为16“或24英寸”。根据墙壁，长直的凹陷墙或短方向改变办公墙，第一个破碎螺柱可能或可能不是4'-0“。从你的起点。有用的提示是将卷尺夹紧到轨道上，并从第一个断开螺柱拉开布局。布局可以标记在螺柱的中心或螺柱的“软侧”（开放侧）。向工作人员表示使用的工作人员变得非常重要。要注意的另一个项目是干墙将在门和窗口开口打破的地方。许多架构师和说明符不允许在门或窗口上的关节，而是在窗口的情况下，需要断裂到高于或下方。 If the layout does create an unacceptable condition, now is the time to adjust layout by moving the first breaking stud as required to correct the problem. Transferring the layout to the top track is a relatively simple task: install a stud on the layout mark, use a 4'-0" magnetic level to plumb the stud, clamp it in place, and fasten it to the track. The horizontal work reach is limited to the width of the scaffolding, so it is a good idea to layout and install the studs at the top track at the same time.

安装螺栓

“Studding”，“填充”或“框架”只是框架机组人员可以使用的术语中的一些术语来提到安装螺柱。安装垂直螺柱是一种快速简单的操作，似乎神奇地改变了项目的特征。垂直框架是三步过程。

1. 将螺柱对角插入底部和顶部轨道。
2. 滑动螺柱接近布局和扭转到位置与软的一面面对的方向从布局被拉。
3. 将螺柱敲入位置，用磁性水准仪对准，夹紧并固定在轨道顶部和底部的一侧。

这里应该注意的是，对于将螺栓固定到轨道上有几个意见。将螺柱固定在一侧更有效，在粗略施工期间保持螺柱固定，并允许干墙吊架拧开顶部，如果需要的话调整螺柱以保持干墙的布局。另一侧的干墙将在安装过程中固定轨道上的螺柱。一些建筑检查员会要求将螺栓固定在轨道的两边。虽然这不是ASTM所要求的，但积极主动地与建筑检查员讨论这一点是一个好主意。这将防止任何生产力和时间的损失。

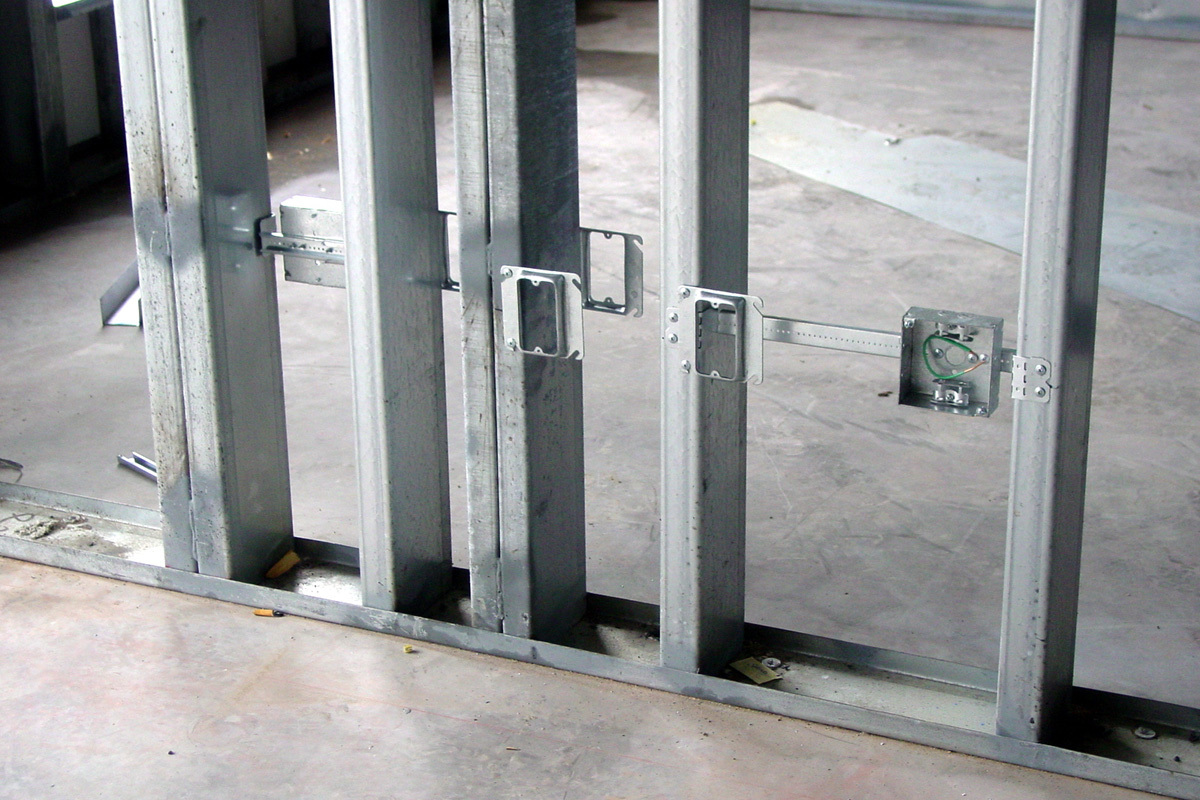

定位螺柱在相同的方向，并有冲孔出线水平。如果指定水平桥接，这将特别重要。水管工和电工会感谢你的。在框架的这个阶段，重要的是要配合合同图纸安装所有辅助框架和块，以支持夹具、设备服务、重型装饰、抓斗杆、扶手、卫生间配件、家具或类似建筑。在图2中，注意水平金属绑带用于厨房墙壁的未来附件橱柜．

其他常见的组件

挠度轨道，标题和窗台，和滑块是金属柱框架的许多共同的建筑元素。

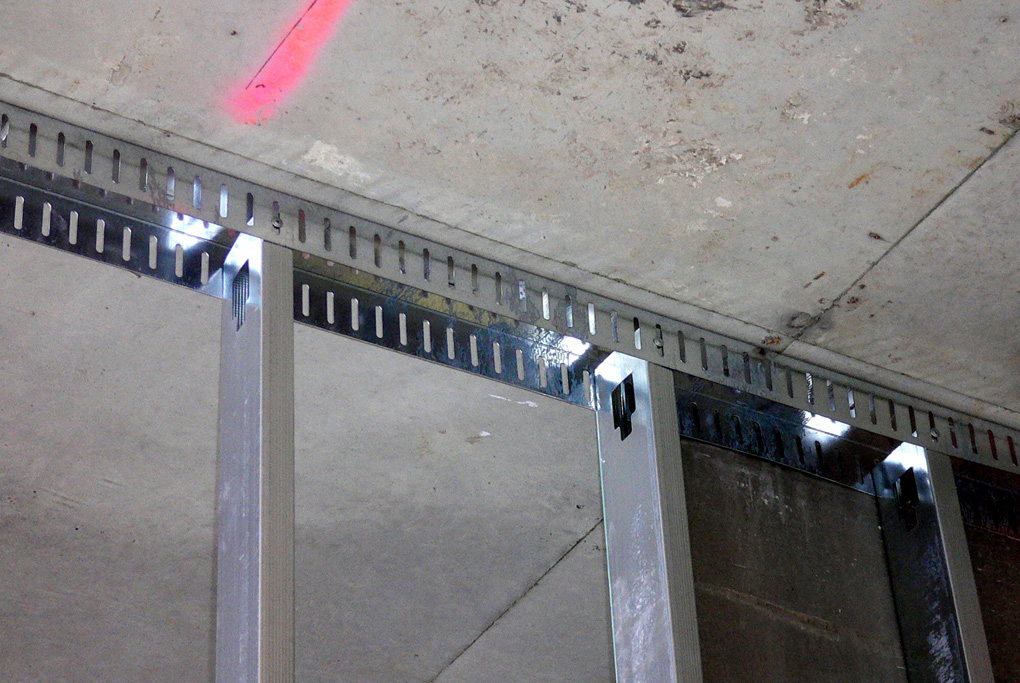

偏转轨道组件是墙体施工组件的一部分，用于适应结构的预期垂直移动(偏转)，而不损害墙壁光洁度和系统组件。两种常见的方法包括深腿轨道和滑移轨道。

深腿轨道方法是两者的更简单和更快。这由垂直腿的轨道组成2“或更大的轨道，如图3所示。该轨道与滑轨安装相同，但垂直螺柱被切割成1/2”至1“，较短并暂时固定到位。安装干墙时，将移除该紧固件。注意：对于在不损坏墙壁的情况下发生偏转，干墙不得附着在该轨道的垂直腿上（见图4）。

滑块或滑动轨道方法由两件轨道系统组成。第一轨道超大（与螺柱宽度相比）1/8“，并且具有2”或更多垂直腿，其固定到该结构。第二轨道是一个正常轨道，适合第一轨道。与深腿法一样，垂直螺柱必须切割短且暂时固定到常规轨道上。当干墙悬挂时，临时紧固件将被移除，并且使用该系统，干墙被保持在超大轨道下方。这种方法是有效的，但它也昂贵且耗时。与劳动密集型工作中的大多数事情一样，“必要性是发明之母”，今天有许多初产偏转轨道系统可用，如果需要，可以提供偏转。例如，手风琴风格轨道可用，折叠内置，具有深腿轨道，带有螺丝槽，允许上/下的运动以及附加到螺柱和轨道以提供运动的夹子。

在非承重位置的头和窗台是简单地通过切割一块轨道比开口长6“到12”。轨道以开口为中心，垂直腿处有多余的切口，弯曲90度。然后将这个u形帽、鞋或“狗耳”安装在垂直门框螺柱上，并固定在正确的头部或门槛高度。逻辑上，轨道将安装在头部和底部的窗台接受填充螺柱框架。有用的提示:为了保持头/横木与硬面成直角，将一条腿在硬面上切成所需尺寸的正方形，用美工刀划线，切另一条腿，然后折回来。制造商在创建预制的集箱和窗台时没有忽视这一施工项目。在涉及大量类似尺寸开口的大型项目(如酒店)中，预制的门或窗封头可以提高生产率并节约成本。

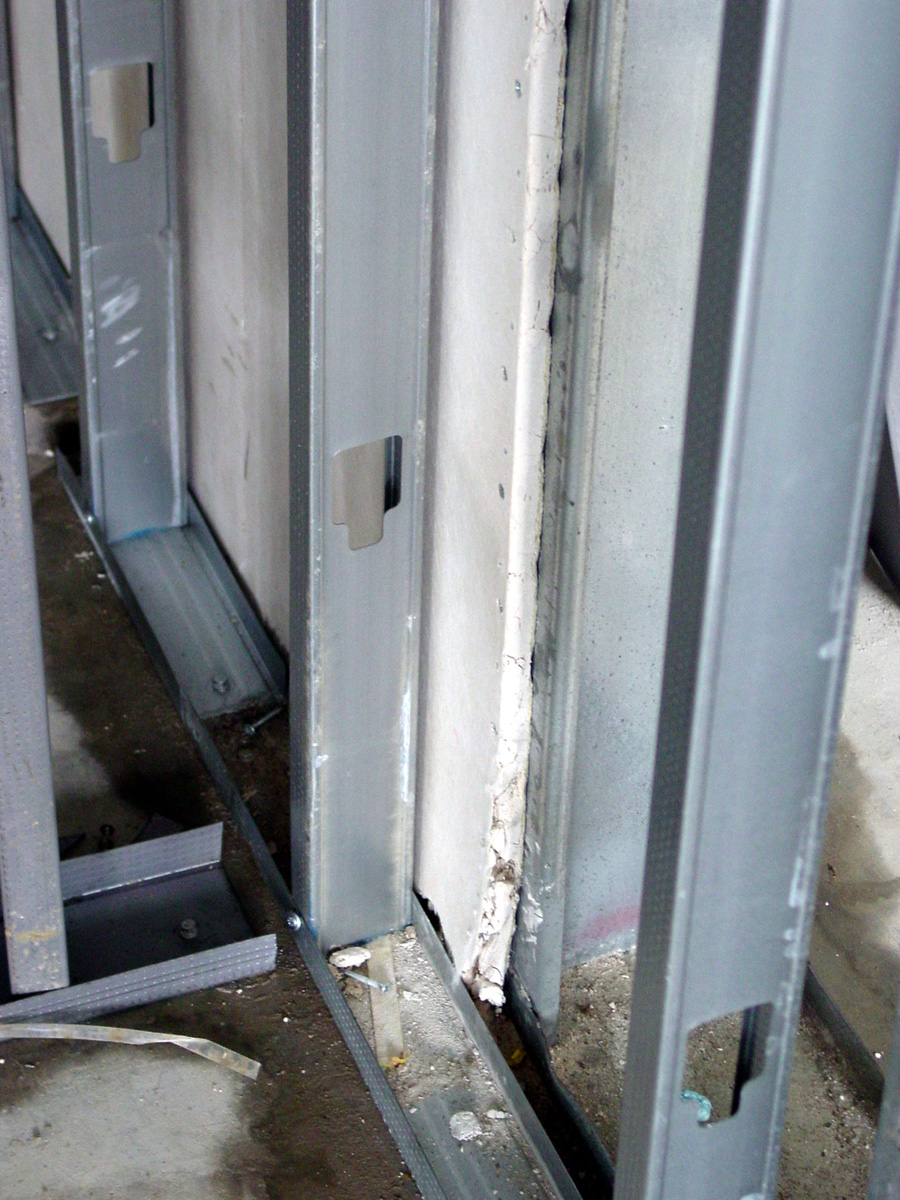

滑块，旁路锁定或扣螺栓用于框架内侧，两个墙壁相交，而不是常见的三件或三角形。在这种做法中，干墙在90℃下滑动。墙壁和角落里的螺柱“滑动”，“滑到”绕过“绕过”旁路干墙，并拧到适当的地方，创建一个安全的90度角，如图5所示。无论螺柱的布局方向如何，都是螺柱的布局方向穿过硬侧固定在干墙上。该系统将在传统的框架上保存两个螺柱。有用的提示：将滑块螺栓拧回一英寸左右，并暂时将其固定到位以防止它掉出来;干墙机组人员将拧下它并将螺柱滑动到位。

在过去十年中较新的“必需品发明”之一是半径轨道或柔性轨道。建筑师和设计师正在创造更多独特和令人兴奋的空间，这些空间可能包括弯曲的墙壁、隔墙、拱腹或头部。这给框架工作人员带来了挑战。使用标准的框架材料很难创建这些弯曲的墙壁。在过去，铁轨的腿是用锯子或剪子剪出凹痕，形成浮雕切口。然后，轨迹在地板上的一个图案周围弯曲。这是非常耗时和昂贵的，需要试验和错误操作。今天，预制造的柔性轨道有预先确定的救济削减和移动点在硬的一面。创建一个半径是一个简单的问题，遵循缝隙线和固定到地板。顶部的轨道是用同样的方法创建的，使用激光精确定位，几乎任何形状都可以实现。 The same manufacturers that developed flex-track have also created a flexible angle product that allows the outside edge of a soffit to be curved.

有许多其他框架实践，产品和工具可供经验丰富的框架木匠使用，他们通常可以找到最适合它们的技术。

与材料的低成本相比，光规金属螺栓框架可以是劳动密集型。据估计，美国约有60％的金属螺柱适用于内部非结构墙隔断。不仅灯具规金属框架提供耐用性，力量和墙壁隔断的稳定性，还有：

• 耐腐蚀
• 耐高温的
• 防蚁
• 不容易模子,
• 由回收材料制成

最佳和可接受的框架实践，创新的钢铁框架产品和更好的工具正在创造一个促进生产质量项目的环境，同时保持高产量。
