各种金属:设计文件中需要反映什么以及为什么

为什么要包括各种金属

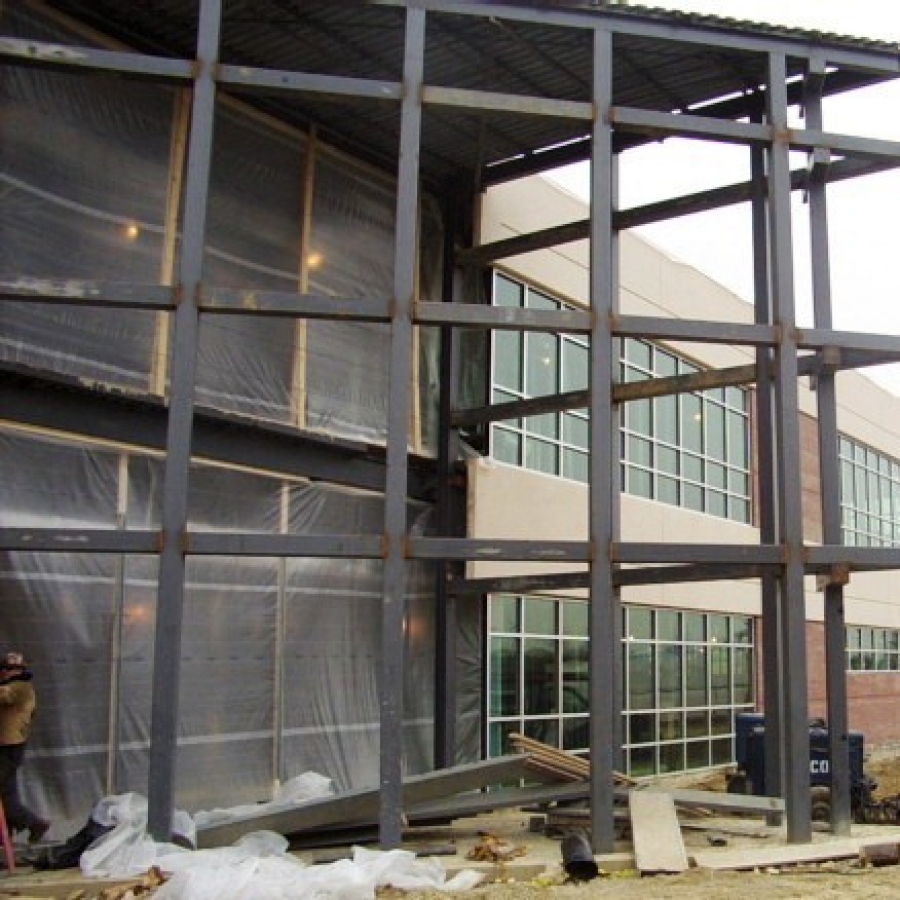

像其他金属，内部螺栓框架也是传统设计建造贸易。一个常见的误解是，用于增强螺栓框架次级钢不需要在附图中被描绘，因为杂金属和螺栓框架都是设计建造交易。因此，承包商应进行必要的一切手段来构建一个足够支撑结构全部责任。事实是，在取景和杂金属竞买人之间这种复杂的协调工作不能合理地在项目的已经忙碌招投标阶段完成。这是可以接受的，高效的，对于分包商完成所有工程这项工作，但投标人需要知道的一些方法，其中在投标阶段二级钢是必要的。传送此信息给投标人的最高效和有效的方法是用二级钢的设计图纸的图形表示。

建筑师也可以认为，由于螺栓框架工程是承包商的责任，他们无法之前接收的帧施工图知道，如果螺栓框架会或不会足以承载各种部件载荷。在实践中，经验表明，有一些情况时的必要性，二级钢不明显的老将建筑师。当边界情况做展示自己的电话，结构工程师或总承包商应该可以解决任何问题。

在设计图纸上用图形表示的钢不需要尺寸或以任何方式设计。这种钢只需要描绘图形，所以投标人认识到，它需要包括在他们的估计。

的确，如果设计文件中没有描述二次钢，承包商实际上仍然有能力有效地建设该项目。总承包商可以在提交过程中确定哪些地方需要二次钢，并在确定需要二次钢时通知其他金属分包商。不幸的是，直到投标完成和分包合同被授予之后，提交过程才开始。如果设计文件中没有对二次钢的图形描述，将会收到不准确的投标。

除少数例外情况外，二手钢将由杂项金属分包商提供，而二手钢所支持的项目将由另一个行业提供。被设计的整个组件必须由设计团队充分协调，并在设计文档中进行描述。例如，吊顶卫生间分区的设计通常包括卫生间分区规范部分和楼层平面图上描述分区位置的简单线条。卫生间隔断的部分细节并不总是提供，一般来说，除了吊顶外，所有卫生间隔断类型都可以接受。由于吊顶卫生间隔墙需要二次钢，建筑师有义务提供上述天花板二次钢的详细说明，以确保设计文件的投标目的是明确的。杂金属分包商是设计和安装二次钢的专家，但他们不是厕所隔墙安装的专家。如果没有这个细节，杂项金属投标人将不会意识到为项目确定的特定卫生间隔墙将需要二次钢。

类似地，对于卷取门的钢板可以不被设计图样比通知其必要性的投标人之外的任何目的示出。这种钢将完全由杂金属分包和工程，因为它是完全的城墙内隐蔽，具有建筑没有建筑的影响。尽管如此，反映到设计图纸，用于识别它的存在，以投标人的唯一目的这种钢是一个足够的理由来提供细节。

需要包含哪些信息

既然我们已经讨论了“为什么”需要在设计文件中注明二次钢，我们将讨论“什么”信息需要由设计团队提供。事实上，杂项金属分包商只需要知道在哪些地方需要使用二次钢，以及是否存在任何影响其设计的建筑问题。以下几点将澄清建筑师的设计工作和杂项金属分包商的设计工作之间的模糊界限。

1. 如上所讨论的，建筑师必须图形描述所有辅助钢。杂金属分包商明白，这将钢零星整个建筑附图示出并且是公习惯于通过所有建筑图纸排序来定位和估计该钢。二级钢不需要建筑图纸内的任何专门的组织机构，但它实际上需要在建筑图纸中显示。该杂金属投标人不能指望找到民间二级钢构件，管道,电动或其他绘图系列。

2. 隐蔽位置(墙内、天花板等)的二次钢的尺寸、形状、配置和连接不需要在设计文件中提供。事实上，如果架构师提供了过多的信息，可能会出现更改顺序的问题。例如，如果建筑师要求3/16 "焊接，但后来杂项金属分包商通过他们的工程计算认识到3/8 "焊接是必要的，变更订单要求可能是合理的。这个变更订单请求的基础是设计文件中提供了欺骗性的信息。

3. 二次钢外露时，其尺寸、形状和配置确实需要由设计团队提供。这是为了确保外露钢材的设计意图以设计参数的形式清楚地传递给各种金属分包商。建筑师出于审美考虑需要确定钢材的大小、形状和配置的一个例子可能是一个外露钢材的室外顶棚。在这种情况下，建筑师将提供更多的信息，而不仅仅是识别钢的形状。为了确保树冠满足设计意图，他们还将确定钢构件的尺寸，显示使用的连接类型，并提供任何其他必要的信息，以消除设计变量。在这种情况下，建筑师的工作是确保雨棚是由各种金属分包商设计的，以完美地配合他们的建筑意图。在这种情况下，建筑师可以说明连接是焊接的(即不是螺栓)，但他们不应该确定焊缝的大小。在这种情况下，建筑师可能要求使用4“x 4”的钢管构件(即，不是渠道或管道)，但它们不会表明钢管的厚度。

4. 二级钢的连接并不需要由设计团队设计。很多时候，当建筑师不确定什么或不需要确定设计文件，他们将指明一些随机的焊缝，螺栓尺寸，钢板厚度等一般信息。这种类型的信息是不需要的设计团队，为杂金属分包商将只需要无论如何工程师吧。事实上，如果设计团队详细说明了连接和杂金属分包商后决定更大的连接是必要的，他们将有足够的理由请求的欺骗性信息的基础上额外补偿设计文件所提供。

同样，设计团队必须确保设计意图和建筑类型每一个建筑构件是清楚承包商（即一个好的设计文档的建设一套“的规定）。他们还必须确保所有的投标人都清楚，以该项目（即一个好的设计文档的“集合竞价”的规定）各自的作用。如果这两个条件都满足设计团队已经做他们的工作。

---

这篇文章是从书“发展高效施工图”，由贾森·史密斯G.再版。
