对寒冷的气候楼板,第3部分:安装冰霜保护的浅基础的未加热建筑

撰稿

费尔南多·鲁伊斯的页面继续他关于构建霜冻保护浅基础,这里重点不加热的结构教育系列。

虽然国际住宅规范(IRC)和国际规范理事会(ICC)都没有提供一个规定的路径,但设计标准确实存在,用于为未加热的建筑设计防冻浅基础(FPSFs),包括车库和附在加热结构上的门廊。由美国土木工程师协会(ASCE)开发的非加热建筑物标准,ASCE 32-01,防冻浅基础设计和施工标准,可在以下网站购买asce.org

对寒冷的气候楼板,第3部分:安装冰霜保护的浅基础的未加热建筑 费尔南多·鲁伊斯页图片提供:

对未加热的建筑物的使用FPSFs的提供诸如附加车库或前沿附到加热的结构,不加热和半加热结构的最大优点,虽然IRC具体不允许此,除非由专业工程师符合ASCE 32设计-01。增加的绝缘和挖掘需要​​可以减少一些这种方法的成本优势,但在某些气候带它仍然是有意义的,和建筑商使用它,因为它提供了石板下一个更可靠和更好的绝缘底座。

为加热的建筑物安装防冻的浅基础图1

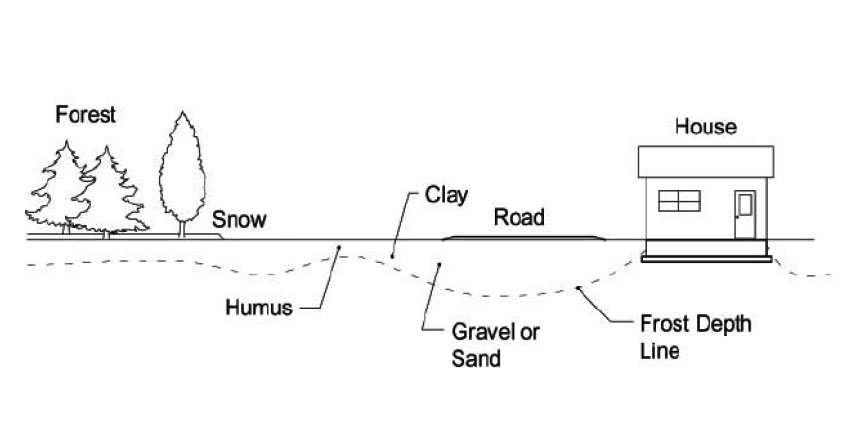

图1.冰霜深度由地面覆盖和土壤组成而变化。注意如何虚线,代表霜冻,在景观变化。你会看到,腐殖质保留了地热得很好,而且相比于沙砾,这使得冷渗透和不保留的地热在腐殖质的冻结深度相对较浅保持。

在未加热的建筑物(或加热建筑物的未加热的部分),该绝缘必须覆盖整个基础面积和,取决于气候区,延伸超出建立到4' 的周边。此外,地下填充必须使水分从基础排走,因为所需要的条件创造冻胀包括寒冷,潮湿,和霜冻敏感的土壤。干砾石,例如,将不会在冻胀。因此,与适当的子级制备,其中包括无霜敏感的土壤中,绝缘覆盖层的组合经常共谋使这一技术比常规的基础更昂贵。然而,当建立了很辛苦,坚硬的地面,如在东北地区所发现,或者希望最大限度地绝缘或尽量减少开挖地面的干扰时,这种替代变得经济可行。

为加热的建筑物安装防冻的浅基础图2

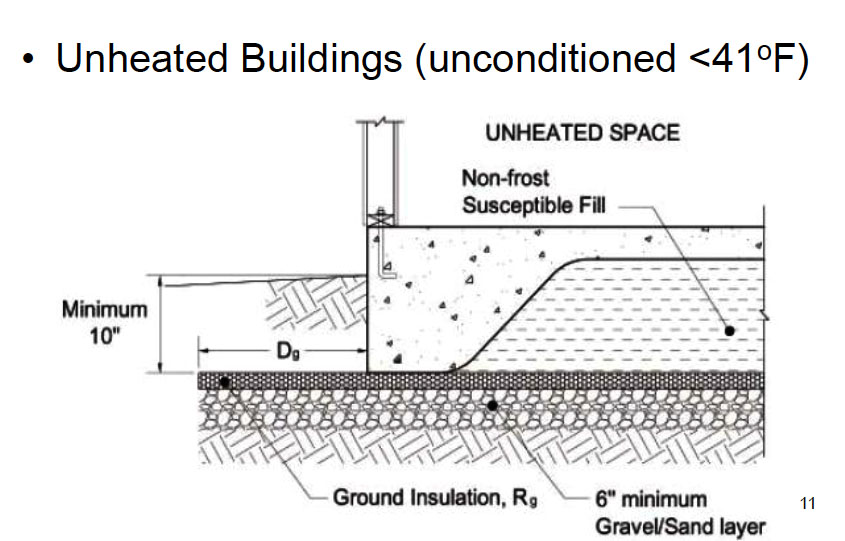

图2。无加热建筑的典型FPSF设计细节。

为加热的建筑物安装防冻的浅基础图3

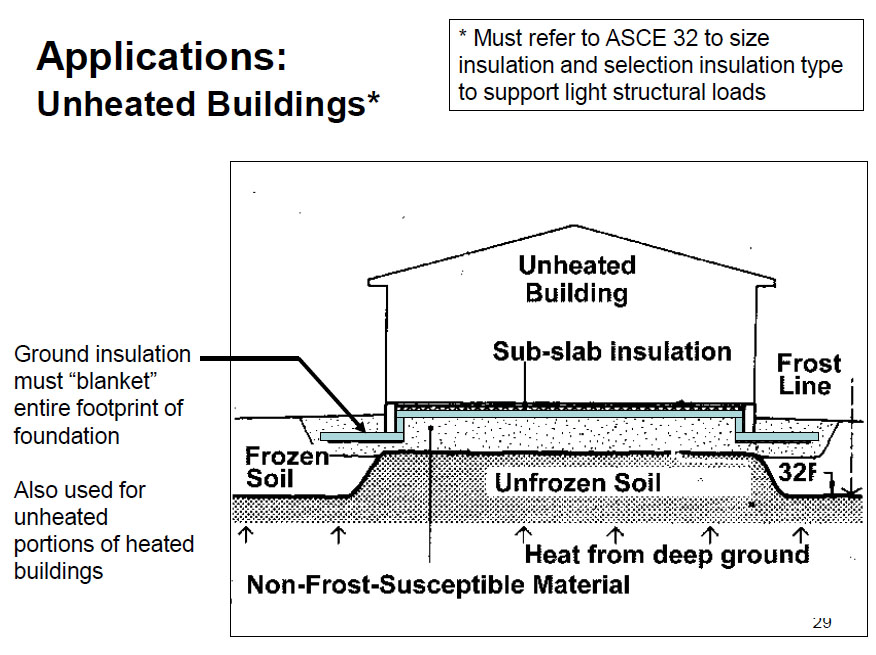

图3.使用FPSF未加热的建筑物部分的替代视图。

在不加热的建筑物选择用于防冻保护绝缘层必须足够地下放置,必须满足R值的要求,并且,因为它会躺在基脚下,也必须能够支持光结构载荷。指导绝缘和填充的选择是由ASCE 32-01提供

图4。楼梯、车道和公用事业线路下的隔热层为防止二次应用中的冻胀提供了许多经济有效的方法。

该地捕捉技术的其他用途包括柱底脚,设施坑道(下水道和供水服务可能省钱的应用程序),车道,庭院,并建立预测,如楼梯。这些应用程序,虽然有用,但不是由IRC或ASCE 32-01引用。但是,你可以从一个指导挪威准则HUD翻译对于FPSF或标题为美国陆军寒冷地区研究和工程实验室(CRREL)的专着“欧洲的基础设计为季节冻土”奥马尔Farouki(康奈尔大学2010)。

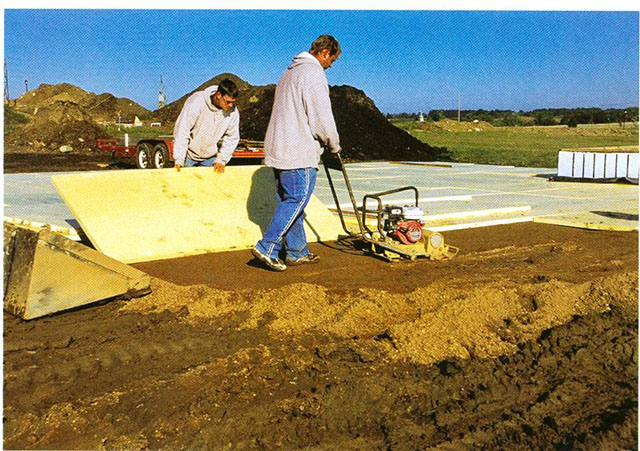

比尔·艾奇建筑公司的员工为车库板安装了脊状泡沫隔热材料。比尔·艾奇建筑公司的员工为车库板安装了脊状泡沫隔热材料。

员工在比尔·艾希建设有限公司在灵湖,艾奥瓦州,准备未加热,连接车库的FPSF基地。Although the extensive preparation and insulation add significant costs compared to simply digging frost-depth footings and pouring a slab directly on the ground, Eich prefers the warmer slab and claims that his concrete does not crack or heave despite Iowa’s extreme winter temperature swings, which can range in degrees Fahrenheit from the mid 40s to negative 30 within a 24-hour period.

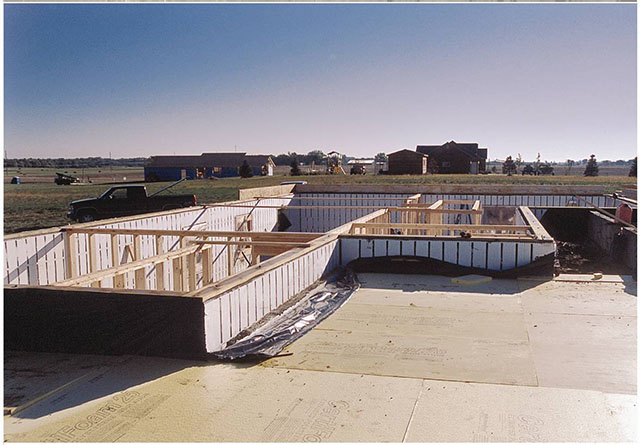

在未加热的建筑物(或加热建筑物的未加热部分)中,保温材料必须覆盖整个基础建筑面积。上图中的保温材料覆盖了整个车库板面区域,包括地基下面的区域。压实的不容易结霜的填充物会覆盖绝缘层,然后技术人员会挖出地沟来支撑结构,注意不要损坏下面的绝缘层。
