格兰奇保险奥杜邦中心呈现出多种创新系统和设计方法。DesignGroup公司建筑师介绍未处理雪松壁板,定制的店面玻璃,以防止鸟击,外遮阳,实现被动式太阳能设计,灵活的教室空间,耐候钢标牌和地热井具有集成热泵系统。继棕地整治,几个雨水建造了管理应用,包括植被屋顶、雨水花园、生物圈和透水的人行道停车场。(看第2部分)

项目概况

项目概况

奥杜邦中心快速事实
格兰其保险奥杜邦中心
项目数据
  • 开业时间:2009年8月
  • 建筑面积:18400顺丰速
  • 工程造价:$ 5.1万
  • 获得LEED银级认证。
  • 能效56%至超过ASHRAE标准90.1。
  • 节约用水措施可减少48%的用水量。
  • 每年节约能源预计为$ 25,000。
  • 尽量少使用室内饰面可以减少对环境的影响,降低建筑成本和维护成本。

项目团队

18

惠蒂尔半岛一直是一个重要的网站俄亥俄州的奥杜邦。当地奥杜邦协会的成员一直在收集网站上的有关候鸟人群的数据和他们停止了20多年。该网站已被确定为所谓的国际方案的一部分“重要鸟区它靠近市中心,符合美国奥杜邦协会(National Audubon Society) 2020年远景规划的目标——计划在美国各地的城区附近设立新中心,以便让每四个孩子中至少有一个访问奥杜邦中心。

2003年,哥伦布市、哥伦布市和富兰克林县地铁公园,以及俄亥俄州的奥杜邦开始规划一个新的自然中心和公园。哥伦布市将负责土地的修复——清理多年的仓库、混凝土和沥青生产和车辆扣押后的棕地。哥伦布和富兰克林县地铁公园将开发84英亩的Scioto Audubon Metropark。奥杜邦负责设计、筹集资金、建造和运营这个中心。

“这是少数几个离市区这么近的城市生态中心之一。”迈克尔·邦焦尔诺,设计集团

“有关于将这些新的想法城市教育中心市中心的权利,这样你可以得到参与的任务更多的人,”希瑟·斯塔克,奥杜邦中心主任说。“我们的使命是人与自然世界的连接。但是,我们并不想止步于此。我们要在日常生活中,激励领导,所以市中心,在那里有很多人生活,与自然区域之间的直接和视觉联系对我们真的很重要,当我们看着这个架构,而且我们会放在建设现场。”

新设施位于西托河盆地之上的南边缘,利用理想的东西轴向朝向,最大限度地将哥伦布市中心和再生自然环境之间的视觉联系最大化。设计团队将中心安置在南侧和西侧的森林边缘,创造更私密的空间,吸引游客到户外,并将他们与自然联系起来。在北侧,引人注目的玻璃墙吸收了哥伦布市中心的景色,俯瞰着不断扩大的地铁公园。建筑在场地上的位置是许多设计原则之一,强化了中心作为学习场所和学习场所的使命。

“这是如此接近市中心区的一些城市生态中心之一。We have downtown Columbus as a backdrop and we have the river’s edge and the tree line as sort of a highly naturalized setting, and so that creates a bit of tension, and we think it is a positive tension,” says Bongiorno, “We chose the materials of the building to reinforce that – the linear emphasis of the wood material contrasted with the metal and glass. It tells the story about the coexistence of the two, the urban and the natural.”

这个共存的故事在进入的过程中是突出的,它成为研究水和光的最初教室。即使在干燥的日子里,秋天也会呈现出倾斜的橙色落水管,撑起针对广泛悬,提供了机会,考虑在网站上雨水的运动。长凳和铺石块纪念渠道进入法院的南侧雨水花园的下方直接水。成群的鸟,图案的玻璃,也提示游客采取在光的运动一探究竟。插图的广泛悬垂下,金属和玻璃集成彩色编码竖框朝南的组合物以图表太阳的季节运动。

“除了庆祝水,我们也在庆祝庆祝光.我们想真正告诉什么太阳做全天的课程,整个一年的过程中的故事,”邦焦尔诺说。

奥杜邦中心的项目包括教室、多功能厅、观鸟区、自然商店和行政空间。每一个项目元素都被包裹在雪松覆盖的体量中,并通过一个大型开放大厅和中心展览空间连接。中心空间由植被覆盖的屋顶遮蔽,是外部的延伸,南向和西向的景观与现有的树行直接对齐。为了在一个小空间内最大化空间灵活性,大而轻的滑动雪松谷仓门提供了进入教室和多用途房间的通道和隐私,并提供了扩大中央大厅和开放时展览空间的能力。三间室内教室位于南侧,可以直接进入外面的半私人门廊区域。在西南角创建了一个额外的教室,由门廊上的耐候钢层壁炉和树甲板中心现有的50'-0 ' '桑树固定。

“从项目层面来说,我们希望在设计上有很大的灵活性。我们不想留下这么大的脚印。我们想要最小化空间,但为了做到这一点,我们需要在所有的空间中都具有灵活性,”Starck解释道。

为适应空间要求知情选择为中心的结构体系,钢架系统以开放的网络吧龙骨屋顶结构和榫槽屋顶平台。退化的土壤所需要的基础设计,其中包括60'-0" 深桩支撑级光束和一个12" 结构板上的年级.作为可持续发展方案的一部分,有材料的经济性:建筑物的结构要素内部调色板贡献。结构混凝土楼板已被研磨和抛光,以达到一个朴实,高光泽,无需额外的精加工地板的需求。该木屋顶平台两者是结构和装饰材料,加入温暖的自然元素中。在迎宾台口音的材料,个案与家具也选择了他们的可持续发展性。

12

奥杜邦中心的主题是“探索变化的本质”,它影响着设计过程和教育规划。Bongiorno和设计团队巧妙地组装了一个设施,使建筑本身成为城市/自然戏剧的中心舞台。该被动式太阳能设计、现场雨水管理、地热和材料经济使中心充满活力,并使其成为一个活生生的保护示范。每天,课程和参观都来到这个中心,发现他们作为奥杜邦中心和更大的城市生态系统的积极参与者和管理者的角色。

设计特点

设计特点

横断面研究

一个简单的调色板包裹着奥杜邦中心的外部。雪松、彩绘金属和玻璃完成了主要的材料设置,耐候钢和石灰石增加了重点。传统材料以独特的组合形式组合,体现了城市/自然场地的张力。

雪松站

为了强调场地的自然品质,雪松通道壁板被水平安装,是主要的外部覆盖材料。FCS认证的木壁板是3/4”厚,有一个6”的平面,重叠形成一个1”的通道。天然的抗风化雪松未经处理,因此允许木材随时间改变颜色。

店面上光|定制玻璃料图案

与此相反的自然雪松壁板是城市金属和玻璃店面玻璃系统。虽然该系统是标准的,但其组成是独特的。沿着入口庭院,精心比例的部分细分立面,用彩色标记的水平竖框来划分冬至、春分和秋分以及迁徙高峰期的太阳位置。特定位置的面板是可操作的,允许自然通风建设,减少对过剩的需要机械通气.一个定制的陶瓷熔块模式是通过研究鸟类友好的建筑准则,以防止鸟类袭击。

被动式太阳能设计的|外遮阳设备

设计团队利用太阳角度的研究来确定悬挑的阴影落在玻璃上的位置。在行政侧,没有直接的夏季阳光进入建筑;相反,它反射的是建筑底部浅色的石头。教室整合了高宽悬挑和中间遮阳架,以减少夏季太阳的热量。在冬天,光线深入到教室和管理空间,帮助温暖建筑。

课堂Flex的空间

根据需要,教室的灵活空间可以是展览空间、接待空间,也可以是第四课堂学习空间。它通过谷仓一样的滑动木门与教室分离,提供了灵活的使用和不同层次的封闭和隐私的机会。悬挂的直接/间接荧光灯有效地照亮了空间,并突出了上面暴露的木屋顶甲板天花板。走到外面的观景廊上,可以看到板条状的铝制遮阳板,它控制着太阳的热量,提供了一种封闭感和尺度感。有角度的板条可以防止雪的堆积并促进空气的流动。

耐候钢

耐候钢被用作在奥杜邦中心口音材料。这种特殊钢材,项目符号的主要材料,目的是为了与铜绿继续暴露于天气。室内和室外壁炉还聘请风化钢覆层创建在教室翼西端的焦点锚。

地热井和热泵系统

而奥杜邦中心则融合了许多元素被动式太阳能和能源效率的设计元素,需要进行加热,并在俄亥俄气候冷却没有被消除。27口地热井的系统,深超过300英尺,连接到地源热泵,以提供主加热和冷却设施。地热维持自然保护中心的使命和长期能源成本的选择。“这使我们能够使用更少的化石燃料的系统是一个重要的事情。这将会给我们节省$ 25,000- $ 30,000个,每年在加热和冷却成本,所以这是一个很好的经济决策,以及,”斯塔克说。阅读更多关于地热热泵系统的信息。

雨水管理

雨水管理

现场雨水管理是奥杜邦中心的设计过程中一个主要焦点。“我们需要做出有关我们如何管理我们的水强烈的声明。我们的挑战我们的建筑师。我们说:“我们要管理所有我们的雨水,但我们也希望你能告诉大家我们如何管理我们的雨水,””斯塔克说。该网站的沿塞尔托河候鸟停止位置所需的敏感设计和工程,以保护现有的流域和公园的创建湿地。建筑师,土木工程师和景观建筑师回应与管理其所有在现场的雨水的设施,不释放径流进入河流塞尔托,并演示了几种方法,这是完成的。

进入法院落水管

入口法院落水管的槽钢用波纹金属插入倾斜60度。这种设计使得水从屋顶排出去的速度比垂直落水管慢。这些落水管沿着入口庭院的北侧布置,第一次向游客展示了如何管理雨水。一条雨链减缓了落水管的落水,锚定了入口场地的南侧。

雨水花园和Bioswales

除了艺术落水管,奥杜邦中心入口广场还设有现场的主要雨花园。雨水花园洁净脱落的屋顶区域水和充当缓冲器的溢流雨水保持区.Bioswales划分停车场通道和吸收雨水,抵消了该网站的渗透区域。

植被屋顶

奥杜邦中心有两个主要的屋面系统 - 一个卷材屋面和植被屋顶。的植被屋顶系统由天然夹竹桃和景天种植在浅,轻质土类似于豆砾石,在根屏障。网状根屏障是膜,其允许根冒头在土中,但不穿透屋顶板的防水膜。一种防水膜覆盖甲板绝缘和木甲板结构。有轻微的倾斜,以南北边缘,所述植被屋顶吸收雨水,并以更受控的方式释放过量的水。

可渗透的路面

透水路面是一种绿色,可持续发展战略,可以帮助降低雨水径流,自然减少汽车污染物,补给地下水位供应和缓和热岛效应。类似于其他结构复杂的系统,为了可持续路面进行,因为它的设计,它需要精确地安装并保持高度警惕的维护。为了在任何给定网站的有效沥干水分,不同的地理区域需要的技术以及特殊的调整。阅读更多关于透水路面。

相片画廊

相片画廊

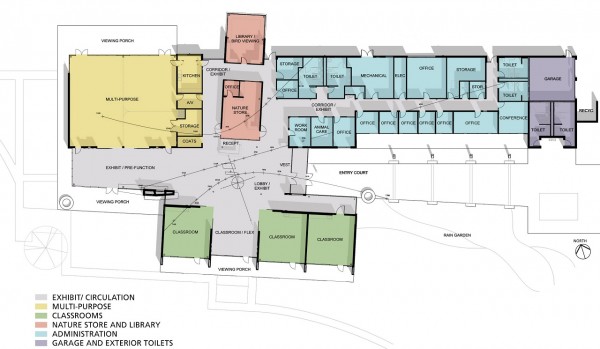

奥杜邦中心图纸
