案例分析：温哥华会展中心

工程概况

工程概况

新的会议中心在温哥华的城市景观中占有一席之地

会议中心容纳了7000多名万诺克认可的媒体代表，他们报道了2010年冬季奥运会。但这座耗资883200000加元（837400026美元）的建筑（包括对现有加拿大广场设施的翻修和相关基础设施的改善）并不是专为一次性使用而设计的专用结构。据Musson Cattell Mackey Partnership合伙人雅克•博德雷特（Jacques beudreault）介绍，“该项目于2003年2月启动，最初打算成为一个新的会议中心，因此该进程的开始与奥运规划”。

有了服务社会的想法，创造了建筑和温哥华的其余部分之间有很强的联系的这个更大的目标从一开始就是一个主要问题。“物理环境和构成的公共领域的开放空间是最明显的因素，但评估网站的上下文时，LMN试图比这更广泛的思考，” LMN建筑师马克Reddington主，为项目设计合作伙伴说。“我们认识到生态系统，基础设施 - 道路，供水，下水道--作为第三个同样重要的因素，LMN研究了建筑对市民生活的影响。然后，考虑到所有这些，LMN寻找一个交点。雷丁顿说：“我们的过程是检查每一种可能性在其自己的类别，然后把它们放在一起，寻找重叠。我们必须找到一种方法，以一种方式解决所有这些问题。”

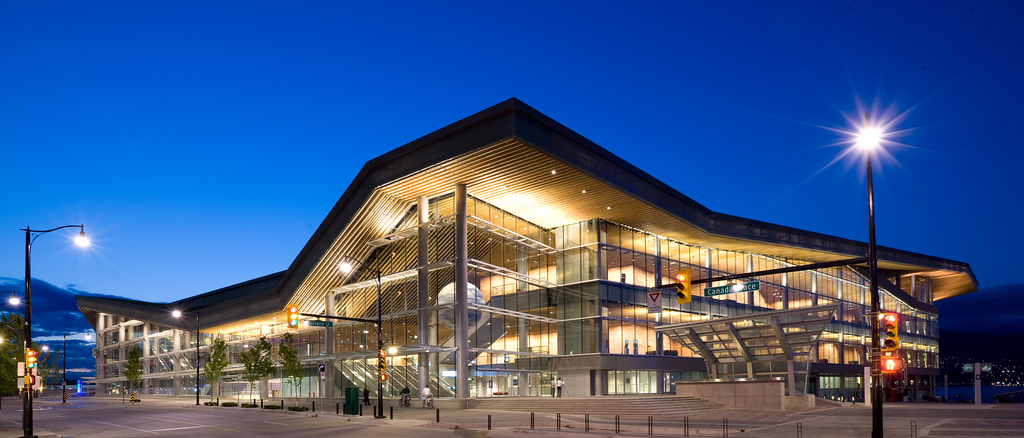

设计师的解决方案是创建一个与陆地环境和周围地形相融合的建筑形式。会议中心作为现有滨水公园的延伸，建立了从市中心到附近的斯坦利公园、海港和远处山脉的观景走廊。从建筑内部，可以看到温哥华市中心的景色;会议中心的绿色屋顶反过来又增强了周围摩天大楼的视野。

这座建筑不仅形式独特，而且作为市民生活中心的功能也不例外。除了吸引外地游客外，它还是当地活动的热门场所，并提供日常设施和服务。雷丁顿说：“令人兴奋的是，这座建筑引起了广泛的兴奋。社区采纳了它。在为期两天的开放期间，有6.5万人前来参观。”

温哥华，比许多地方都要想出创新的方法来服务当地社区；由于温哥华位于一个半岛上，它的发展受到严重限制。有消息称在1981年到2001年间，市中心的人口增长了四倍多。幸运的是，温哥华是高密度规划实践的早期采用者，自20世纪80年代以来，温哥华市议会一直坚定地提倡先住”战略，改变分区，以允许更多的住宅开发。拥有如此庞大的人口居住市区的地方后，每一个发达平方英尺的空间特殊需求，并在每一个建筑形式被称为具有多种功能。会议中心最多活到这些特殊需求。据建筑师，它三倍的海滨公共领域的总平方英尺。

alt=“”

可持续设计

可持续设计

林赛·科尔对会议中心的看法

Lindsay Cole，董事加拿大的可持续发展解决方案小组，是会议中心项目的LEED顾问。因此，她参与了在项目期间发生的许多变化和改进，从业主最初的可持续发展意图的提高到会议中心运营商自己进行研究和进一步推动LEED计划的方式。使这一项目独特的一点是当地专业团体的参与程度；在设计过程中，温哥华建筑师和工程师组成了一个公正的专家/评审/评审小组，以便他们能够对设计的细节提供自己的意见。

协作工作

Stantec咨询所代表的业主，BC馆公司（PAVCO），以及他们对建筑的目标是LEED金牌。经测定，该建筑需要一个新的机械系统，而不是修改从现有的会展中心之一，将空气抽入新增加的。这是，在很大程度上，新机械是迎来了设计成LEED白金的境界系统。BC Pavilion Corporation was notified that the Canada Green Building Council (CaGBC), a sister organization to the U.S. Green Building Council (USGBC), had granted the Convention Centre LEED Platinum Certification (52 points total) in February 2010, just one day after Lindsay Cole and Jacques Beaudreault were interviewed for this case study.

alt=“”

LEED白金

科尔说：“工程师们对暖通空调系统进行的能量建模，最终得到的结果比安装和测试其效率后的情况要保守得多；这是该建筑从黄金级别被推到白金级别的主要原因。当建筑物被授予LEED白金级别时，认证费的一部分将返还给建筑物的所有者。

操作员

据科尔说，在为新的LEED大楼制定计划之前，现有会议中心（位于新大楼附近）的运营商在过去10-15年一直遵循严格的绿色做法。”“所以他们在这个项目上对我们帮助很大，”科尔解释说他们有兴趣确保新建筑遵循绿色清洁系统、可持续废物管理做法、推广绿色运输方法、先进的机械能源系统计算机程序和控制以及全面的绿色运营管理做法。”

奥运会仪式结束后，运营商已经在准备他们的工作人员，以便不断地测量和验证大楼内的系统是否按设计要求工作，并确保系统得到妥善维护。”他们真的看到了做出这些额外努力的价值。科尔说：“对他们来说，绿色环保不仅体现在他们的清洁方法上，也体现在他们为使用这栋建筑的人提供食物的方式上。”他们是项目背后的核心，因为他们希望尽可能保持会议中心的可持续性。”

由于运营商的努力，该项目在耐久性方面也获得了另一项LEED评分。这一点在USGBC评级系统中还不适用，但CaGBC在一项计划被证明“在建筑物的使用寿命内尽量减少由于建筑物及其组成部分和组件的过早失效而造成的材料使用和建筑浪费”时授予了它筑评级体系). "这一点实际上是运营商展示了他们的建筑计划的结果，”科尔说。

alt=“”

栖息地货架创新

除了建筑中显著节能的机械系统外，该项目最具创新性的方面之一是建造了一个海堤，该海堤兼作人工建造的海洋栖息地墙。通常，当建筑物建在海洋栖息地之上、之上或附近时，必须首先修建海堤以保护自然野生动物。

由于建筑物的地基延伸的三分之二出过洋，发出要求施工队联邦渔业，以确保该项目成功地保护海洋生态环境。设计团队决定一步走联邦政府的要求，为了既保护了自然生态环境，而且还可以帮助宣传该地区的重建。因此，海堤设计在海堤的台阶面，以培育新的栖息地成长。“我们开始叫海堤栖息架来代替，”科尔说。

设计特点

设计特点

木墙

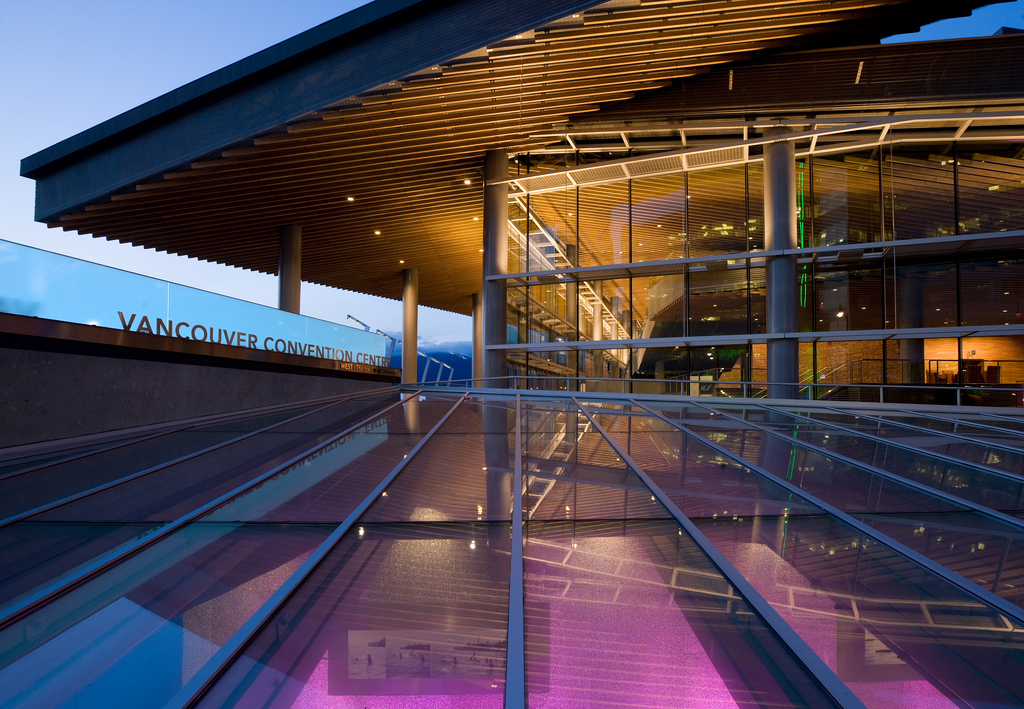

木一种传统的室内装饰材料，以现代方式用于会议中心。道格拉斯冷杉板条（当地收获）沿屋顶平面下侧运行。它们的线条有助于清晰地表达坡度的变化，即使是从远离建筑外围的有利位置，因为它们可以通过玻璃幕墙.他们还低于大型室内地面空间提供规模感。

alt=“”

木材的尺寸特性被用于美观的优点，在一些建筑物的墙壁表面。铁杉材（也当地收获）切成块，组装成将其沿电梯走廊等大型公共场所施加的纹理，几何图案。

景观人居

对于密集的居住环境来说，最紧迫的问题之一是有足够的绿地。温哥华在留出绿地和确定优先次序方面展现了一段渐进式规划实践的历史生态问题因此，对会议中心的期望并没有改变温哥华的整体方向，会议中心获得了LEED白金认证。“温哥华已经相信可持续发展，”雷丁顿说。

据Beaudreault介绍，该建筑的所有者是BC Pavilion公司(PavCo)，不列颠哥伦比亚省的一家皇冠公司，是高绿色标准的发起者。他们制定政策和设计原则。他们坚持认为，所有被纳入建筑的东西都对建筑有意义，对建筑的长期目标也有意义，“而不是敷衍了事。LEED要求。

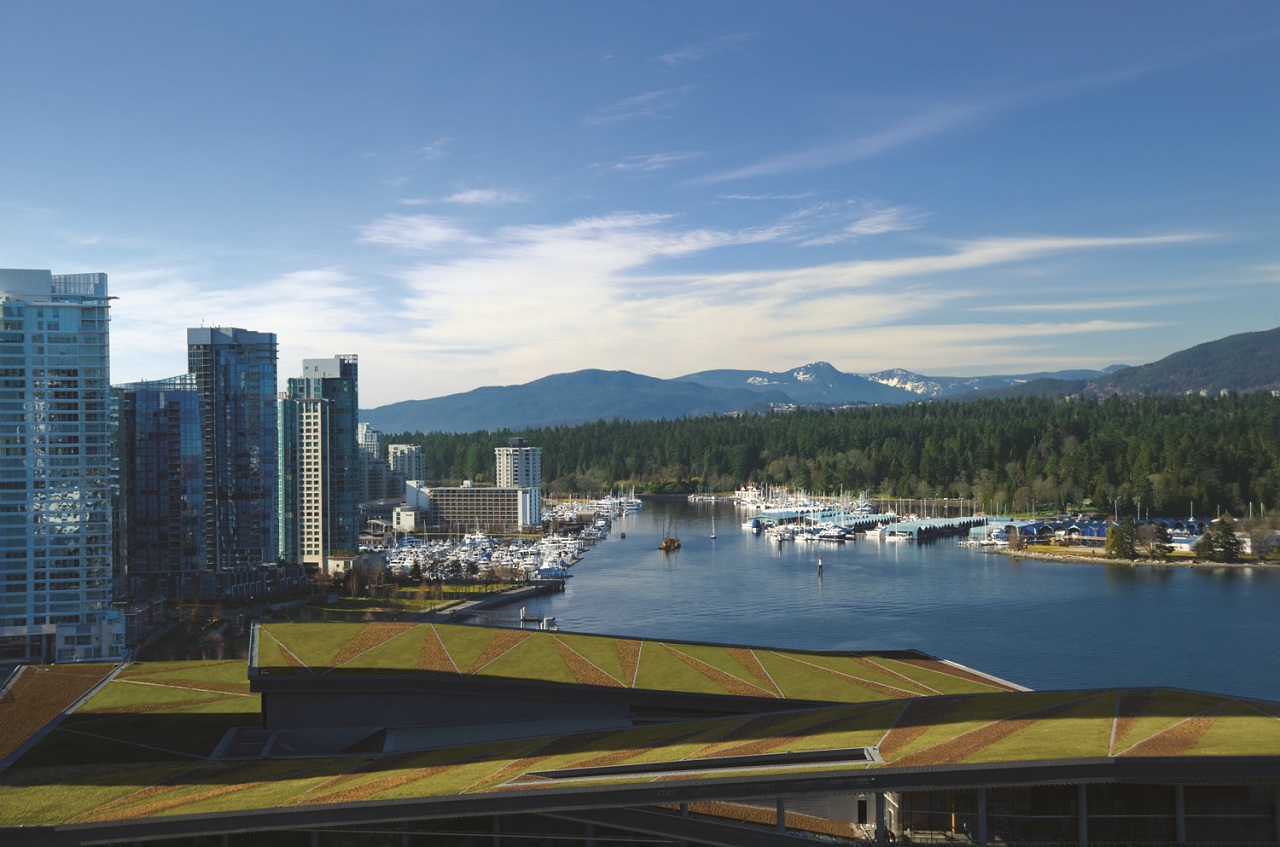

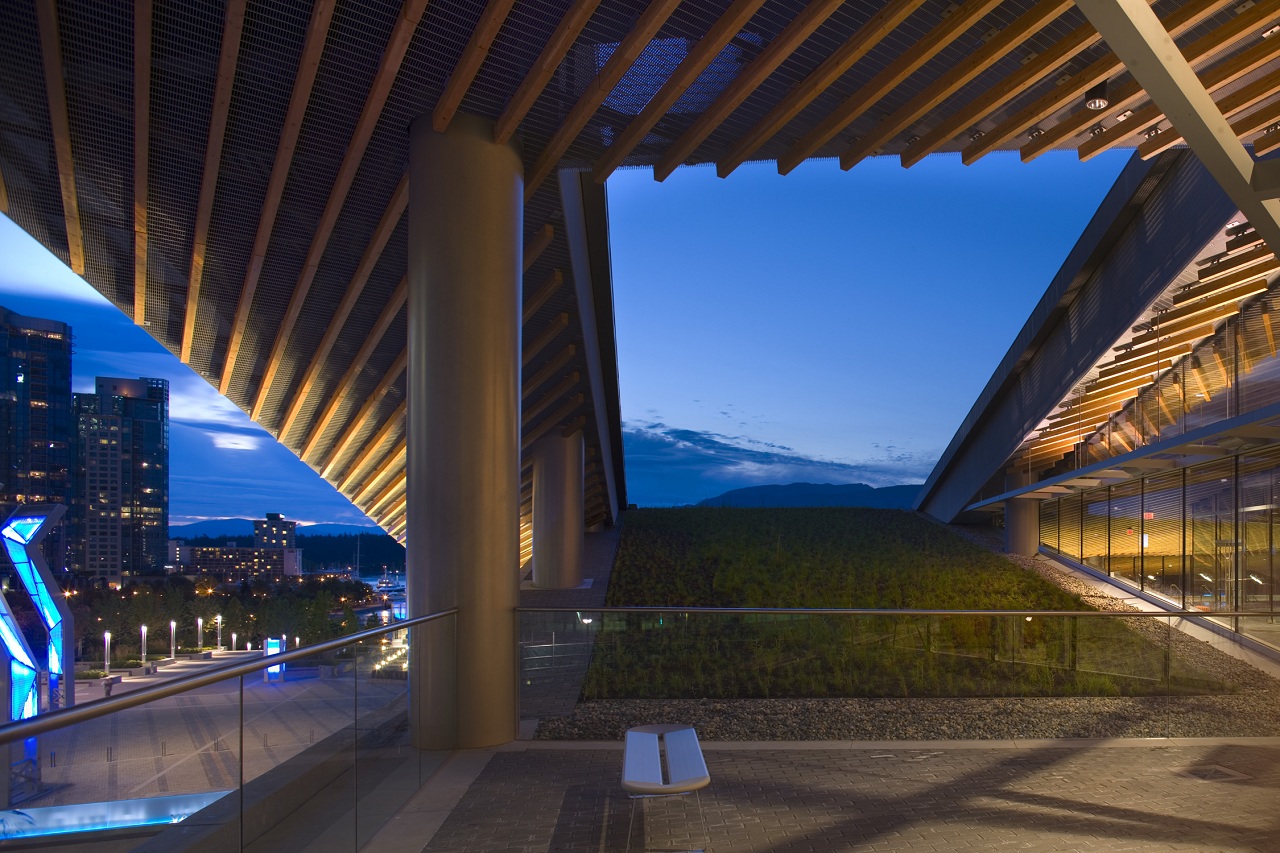

这座建筑最壮观的绿色特色之一是它6英亩的活动屋顶（北美最大的）。由于建筑功能是公园系统的延伸，是连续的滨水绿地环线中的一环，这一特点完全符合建筑的目标。这里有令人印象深刻的40万种本土植物和几窝蜜蜂。

人居环境

会议中心的独特形式是根据内部要求和外部影响而形成的。它可容纳各种程序功能，包括100万平方英尺的会议空间（带外部广场和走道、舞厅、会议室和展览空间），90000平方英尺零售空间和停车场，所以“屋顶的几何结构试图做一些事情，”雷丁顿说舞厅需要又大又高。其他室内空间需要缩小规模，降低天花板高度。最终，LMN设计出了一个包含倾斜屋顶平面的建筑外形。“这些形状是地平面的延伸，反映了该地区的地形，有助于建筑融入滨水区。现有的栖息地为斜坡提供了参数，”雷丁顿说。

为了提供内部和外部之间的连续性，整个建筑的周长是光滑的. “为了实现这一点，”雷丁顿说，“大厅和其他公共空间占据了建筑的外部空间；更多的私人区域位于建筑的核心位置。”为了避免视觉干扰，博德雷特说，“对于幕墙，我们使用玻璃翅片作为结构支撑，而不是铝竖框，这样可以看到这条透明的边界有助于连接40万平方英尺的人行道、自行车道和中心提供的建筑外围的开放空间。

自然通风和广泛采光不仅有利于建筑的可持续发展目标，同时也提升了用户体验。它承认自然光进入空间玻璃窗的慷慨的金额需要特别关注的细节，特别是要确保其耐用性。

海洋栖息地

生态方面的考虑并不仅限于水位线以上的担忧。沿着海滨，人工渔礁避难所鲑鱼，螃蟹，海星，海藻，和其他海洋生物。具体的裙子从公共走道入海港的下面五个层次下台。潮汐海水造成每天冲洗。这条裙子的设计与海洋生物学家和其他顾问输入，使其模仿自然的环境，并制定计划，以恢复200'-0" 连续海岸线的栖息地。

实用程序系统

该项目的公用系统具有一些新锐可持续性元素。Potable water use has been reduced by 60 to 70 percent over typical convention centers by taking black water -- the building’s own sewage water -- and treating it sufficiently to make it usable for gray water applications (e.g., irrigation during the dry season, toilet flushing, etc.). In fact, over 80 percent of the building’s gray water needs are met in this way; a 10,000 gallon storage tank is constantly being replenished. The center also has a desalinization plant on site, which draws water from the harbor and processes it to meet additional non-potable water demands.

根据Beaudreault的说法，建筑的机械系统实际上在可持续性方面超过了最初的预期。博德罗特说:“最初的机械计划是扩建Canada Place的工厂，为新添加的设备加热和冷却，但这在经济上行不通。所以我们设计了一个新的机械系统，用海水冷却/加热通过换热器. 我们最终建立了自己的工厂，而且最初并没有为一个机械工厂规划占地面积，所以这是一个需要解决的问题。它给了我们一个曲线球地热技术，除了一个热泵从港口输送水外，是海水的恒温用于建筑物的加热和冷却。在非常寒冷的天气里，蒸汽增强了供暖系统。作为绝缘体的活动屋顶也减少了对机械系统的需求。

有关公用事业系统的更多信息，请下载管道平面图，塞米松卡特尔麦基合作伙伴提供。

结构工程

结构工程

会展中心扩建工程|撰稿Glotman辛普森

用模糊顶闪闪发光的宝石，认证的会展中心西新LEED白金是玻璃，木材的和蔼可亲的交融，以及钢在广阔的自然土地下形成绿色屋顶。期待已久的温哥华会展设施扩建工程于2009年4月启用，以满足温哥华日益增长的会展空间需求。

结构解决方案

在最早的工作中提出的结构解决方案的核心是常规的多层桁架，大约100英尺高，和梁锚定到偏心支撑的港湾，以抗震。

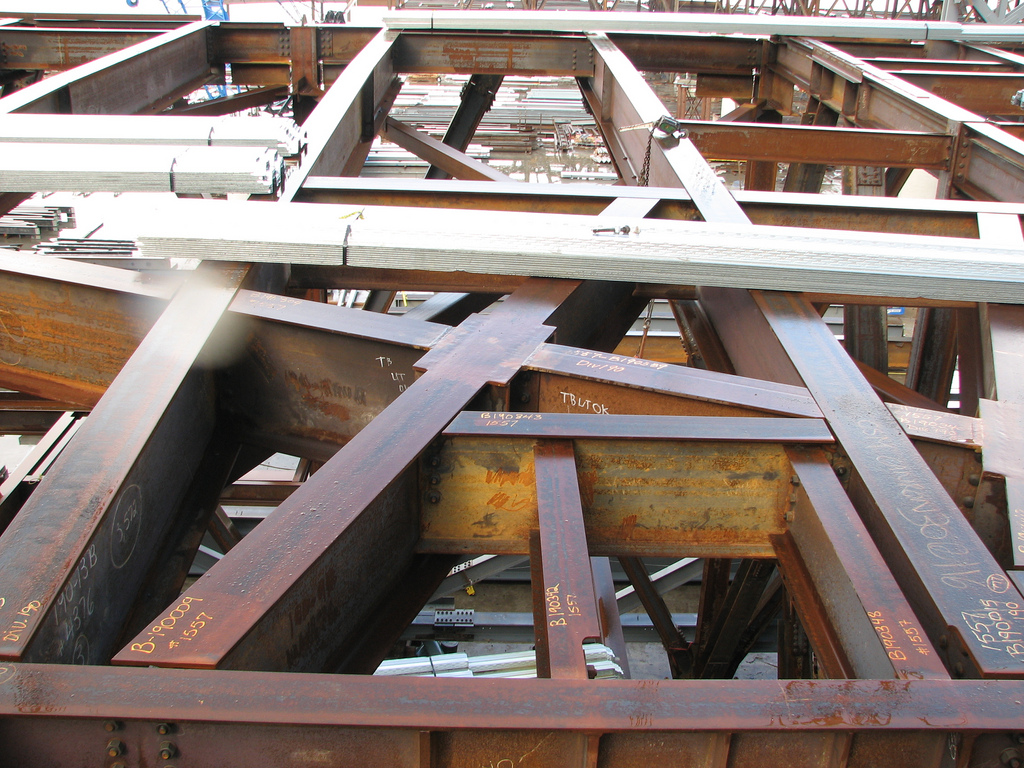

在概念设计阶段，对钢材数量的早期估计仅为这座17498吨的钢结构建筑最终建造量的5%以内，该建筑占地约42万平方米，为建筑使用量量身定制的不规则独特结构。工程处使用Tekla steel detailing软件准备投标项目，从而使协调工作取得成功，加快了钢材交付速度。Glotman Simpson与Canron Western Contractors共同开发的“BIM”流程鼓励对钢结构进行快速无纸化审查，从而使制造过程得以快速进行，并使项目团队保持知情和参与。design Tekla模型接受建筑Revit 3D输入，解决了倾斜和不规则形状建筑形式的几何难题。Tekla输入SAP2000进行结构分析，保持了精度，确保了设计的可靠性。这些程序所提供的可视化说明了设计机会和制造前的潜在问题。通过设计和制造跟踪材料，可以充分利用采购前钢材和维护预算。

为了同时容纳多达15000名游客（可容纳5000人就餐），大型空间和开放式建筑是必不可少的。为了避免挡住附近高层建筑居民的视线，对屋顶高度进行了限制，为结构留有最小深度。为了优化深度，实现大跨度重载，采用了一种独特的多层深桁架布局，以适应门洞和通道的建筑功能。

有支撑的海湾有非常大的力量转移到海上甲板。格洛特曼·辛普森要求将所有锚栓和重型锚定系统的钢模板浇铸到船用甲板上。

斜柱

在震区，倾斜的柱子是一个有趣的挑战。格洛特曼·辛普森设计了一种解决方案，不仅以一种新的、独特的方式解决了问题，同时也为地震安全提供了额外的贡献。偏心支撑箱用于抗横向荷载，但像所有钢支撑系统一样，它们需要在每个方向上都能自由屈服，以分散地震能量，并允许不发生破坏的灵活性。在27%的重力荷载下，倾斜柱产生的重力侧向力远远大于相应的地震力，只会导致一个方向的渐进屈服，这在地震荷载中是不可接受的结果。

为了解决这个问题，Glotman辛普森设计了一种独特的对角支撑与一系列盘式弹簧垫圈，可以维持倾斜柱横向力，但组成的线性弹簧允许而不会被完全拉紧或在摇摆的每个端部松散移动。虽然完全平衡负载（通过试验确认），支架力随着朝向倾斜列方向上的建筑摇摆和降低建筑物摇摆相反时。在摇摆力的变化提供作为自我为中心的建筑地震抵抗机制的净矫正力。支具，地震偏心支撑行事独立，使偏心支撑，有效的功能，另外，提供了一种自定心力，提高建筑物的性能。自定心技术是一些在地震区今天最新的研究课题和新的会议中心现在可以从建筑物的世界上独一无二的自我为中心的解决方案中获益。和雷竞技一样的APP专利申请过程中的这种技术。

---
