金属螺柱墙系统解剖
混凝土圬工单位(CMU)长期以来被认为是砖面层的理想备份材料;然而，由于安装成本的增加，CMU备份系统已经让位给金属螺柱备份系统。砖贴面与金属螺柱支撑墙，因为它们是一种非常经济的和通用的墙壁组装，在今天的商业建筑中非常常见。20世纪70年代最初的外墙金属立柱系统很简单。它们由中心16或24英寸的金属螺柱和玻璃纤维组成绝缘垫中间有一个完整的蒸汽屏障。石膏板护套被放置在每一边，15磅的毡纸被安装在外部护套上。这个系统最终会失败，让空气和水分进入建筑，降低了隔热性能，从而降低了墙壁的r值，更不用说还会造成其他严重的问题。
美国制砖工业协会(BIA)发布了修订的技术说明#28B，详细描述了砖饰面/钢柱墙的结构。以下是他们最低限度建议的摘要:
- 螺栓在使用水平载荷作用下允许的平面外挠度应限制在L/600到L/700。
- 最小的空间应该增加到2英寸。
- 领带必须间隔更近。每2平方英尺(0.18平方米)的墙壁面积应有一条领带。
- 护套应该升级。可能的选择包括:封闭单元刚性绝缘会议ASTM c578或c1289至少1/2"厚;外部级石膏护套，OSB或玻璃纤维面层护套或水泥板，至少1/2"厚。
- 一个防水屏障应该安装在护套上。
带有金属螺柱支撑的砖贴面通常是通风的墙体系统。这是为通过砖缝或其他开口进入墙壁系统的任何湿气提供一条出路。通风腔也允许压力均衡的外部压力造成的风荷载。排气是通过在墙的正上方提供渗水或通风口来实现的。建议在中心处间距不超过24英寸的开式接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头接头。BIA建议灯芯或灯管在使用时，其间距不超过16英寸。

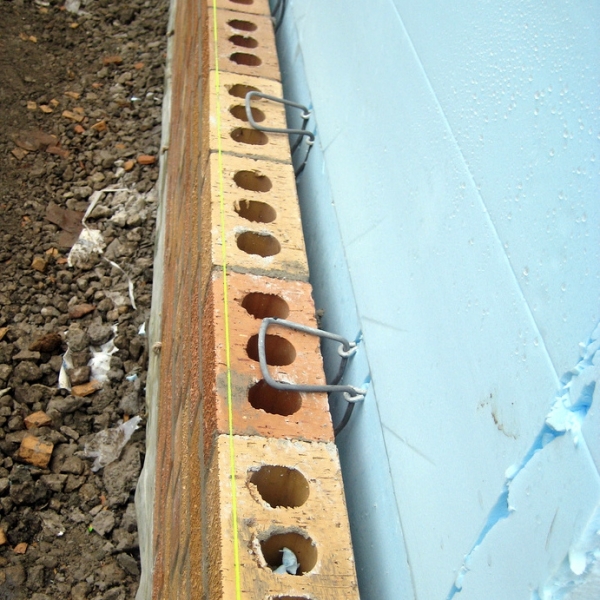

BIA推荐四种类型的可调砌体锚砖贴面/金属螺柱系统的组装件。每一个都用金属螺丝连接到螺柱上。由于在螺柱处的热桥，如果没有提供热断路，在长期的寒冷条件下，可能会在螺柱外部法兰的内表面凝结。当使用XPS作为外部系统的一部分时，直接连接到框架上的砖带不能依赖于外部护套材料的抗压能力来将正的风荷载传递到钢螺柱上。这将消除热桥问题在砖系。所有的地脚锚必须嵌入至少1.5英寸的砖饰面，至少5/8英寸的砂浆覆盖到墙的外表面。
