先进的设计技巧

撰稿

在今天的建筑世界,哪里绿色是未来,是值得了解的建筑技术,不仅向数绿色建筑评价但实际上可以降低前期成本。一种这样的方法被称为高级成帧,有时也被称为最佳价值工程(OVE)。先进的框架采用的方式,我们框架的建筑物和尝试好辛苦的样子,以消除木材尽可能不影响结构的完整性。所有这些技术,正确地执行时,符合国际住宅法(IRC),但您在开始项目之前,应检查当地法规。

先进的设计技巧

模块化布局

先进的框架技术图表大多数棒框架结构可以在19.2” 甚至24” 墙壁和地板的间距来完成,特别是如果外墙是用2×6S建成。为了达到最佳的效率,窗户和门的开口的至少一个侧应保持在模块上。保持整个建筑设计2’ 模块将节省浪费和劳动。这并不总是可能的,因为物品,如浴缸和走廊通常打破模块,但设计师应该保持这个目标一点从项目的开始。如果你这样做扩大了螺栓间距,确保包层,下层地板和完成材料的大小适当的跨度,以避免太大的挠度。还要注意的是19.2 "的间距并不是通用的宽度棉絮保温。你可能需要使用喷雾泡沫绝缘。

堆栈帧

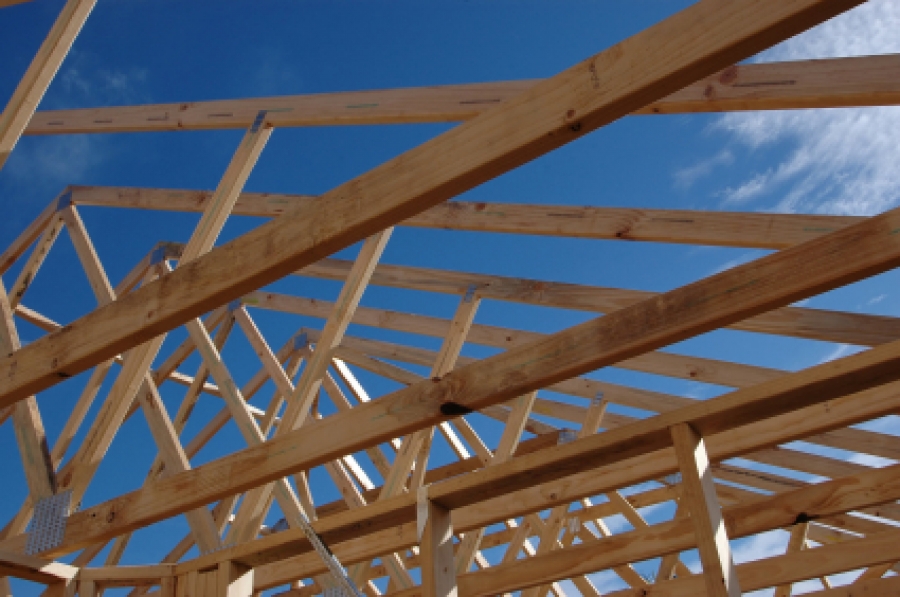

的高级成帧或OVE一个方面被称为堆成帧。简单地说,这意味着,桁架(或椽子),钉,和地板搁栅所有的构件都要对齐,这样荷载就会直接传递到它下面的构件上。不需要将荷载侧向转移到螺柱上,也不需要将顶板在顶线上或一层墙的顶部加倍。内墙可以在没有双层顶板的情况下建造,只要用立柱或立柱承受点荷载即可。在顶板的接合点使用一个简单的连接器板。

正确的标题大小

先进的取景详细有一个工程师计算每个头大小合适;为报头大小合适的是尺寸最适合它的负载。如果这是不可行的,你可以遵循一些指导,以减少量在标题中使用。举例来说,如果你安装在非承重墙一个窗口,你并不需要一个结构性头,因为无负载需要在窗口被转移。(有些死负载与壁结构本身相关联的,但这难以证明双2×8)的下山墙开口接头,例如,可以消除。如果一楼有许多孔,可以考虑使用双边缘托梁在二楼行,而不是切割和安装所有的头。只要确保有开口上方没有关节。你可能会惊讶多少次,你可以简单地问自己省略一些木头,“什么是负载该支撑?”如果你不能给出很好的回答这个问题,木材可能是多余的。

杰克钉和残废钉

同样,在这个地方,现状实践发现建筑业使用了比实际需要更多的木材。在大多数情况下,使用头架可以避免使用千斤顶螺柱,安装柱柱的唯一原因是用于干墙连接。今天的窗户是悬挂的,不支持从下面,所以把残废的钉在窗户下的目的,而不是干墙附件是简单的时间和材料的浪费。

消除多余的阻塞

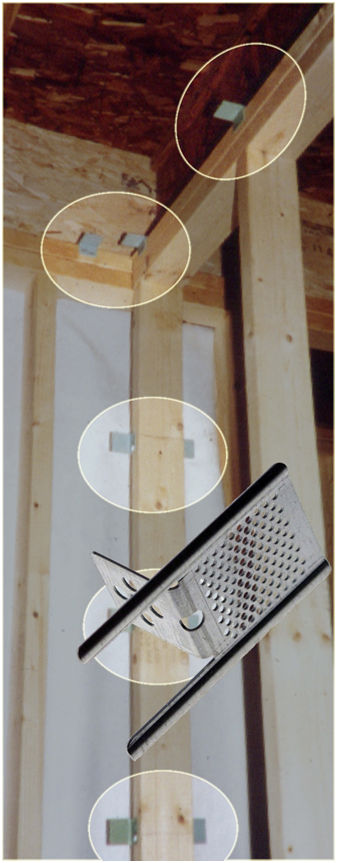

干墙堵塞是一项工作,通常发现建筑商使用的木材比需要的多。这种做法不仅浪费木材和金钱,还会在未隔热的外墙上形成小块,导致能量损失和干墙开裂。通过使用石膏板用干墙夹代替栓钉的说明剪辑,梯子支撑和废柴阻挡我们可以消除这种过剩的木材。您的水管工人电工也会喜欢这些方法,因为他们消除了需要钻洞通过外来的木块。

护套的消除

许多方面的先进框架或OVE遇到了一些阻力,从建设社区。这些方法遇到的阻力最大的是消除外部胶合板护套,这可能是有充分理由的。通过提供横向稳定性的金属带,可以消除木结构建筑的外部护套。一些系统有扁带,而其他是t形。这些系统基本上是1 x 4 let-in支撑的金属替代品,涉及的劳动更少。为了获得完全的信心,你可能需要一个结构工程师来设计支撑;至少你应该严格遵守制造商的规格。另一种不用覆盖物而获得抗剪能力的方法是安装剪切板。金属或木预制板在附近建筑物的转角立柱空间中使用。此外,面板应根据结构工程师的设计被置于严格遵守制造商的规格和/或。

这些系统的一些问题包括,在被许多门窗穿透的墙壁上,很难获得足够的横向支撑。此外,木护套往往会把整个结构锁在一起。木护套横跨整个墙壁,从边缘托梁的底部到屋顶桁架的底部边缘。因此,木护套提供了额外的硬度,金属捆扎和面板通常不能提供。

美国能源部估计,先进的框架或OVE可以平均节省材料成本为每1200平方英尺$ 500。房子,另外还有3%-5%,节省劳动力。它还估计,冷拐角和其它绝缘空隙的消除,加上更宽螺柱间距的减小的热桥接,可以多达30%增加外墙的有效R值,导致每年5%的能量节省用于房主。简短的学习曲线后,用先进的框架相关的材料和劳动力的节省将导致屋顶下获得更快的项目,这意味着更少的天气延误和更少的水浸泡成建筑材料。湿建材都不可能造成室内空气质量问题的道路,包括黑色模具。如果您想了解更多有关高级取景时,能源与环境建筑联盟有一系列的建设者指南是伟大的资源。能源之星也提出了检查表专注于最优价值工程(OVE)的质量框架。

先进的设计技巧
罗伯特·希勒

罗伯特·希勒W.是美国建筑师协会的注册建筑师和成员。他拥有建筑学学士程度从肯特州立大学,拥有数学未成年人。他是LEED认证的专业和绿色认证专家(住宅建筑商协会)。他拥有超过13年的建设和设计领域的经验,用5年的一个商业开发工作经验。绿色建筑及装修是一种激情,他已经有好几年了,他做了广泛的研究课题。他对自己的百年家居大规模的翻修过程中也磨练了他的DIY技能。

网站:www.rwsarchitect.com/
