在一个老式的家庭安装隔热墙板可能对了它的R值的最佳方式。

在参观我带绝缘壁板第一次遇到(或因为它在行业的已知)来了力登酒店,一张床和早餐在新泽西州,是由能源,高效,创新“绿色”建筑的先驱改造,比尔Asdal。力登酒店作为一个研究中心和深能改造的样板。2003年,Asdal,与能源部(DOE)和房屋建筑商协会(NAHB)研究中心合作,率先推出了第一净零能耗改造项目在美国。该结构覆盖了隔热壁板,以努力在重塑一个18世纪结构的极限内达到最高的r值。我注意到的不是r值,而是它的美感。壁板有一个隔板的轮廓,它是平的,缺乏通常告诉凹杯大多数乙烯基壁板。

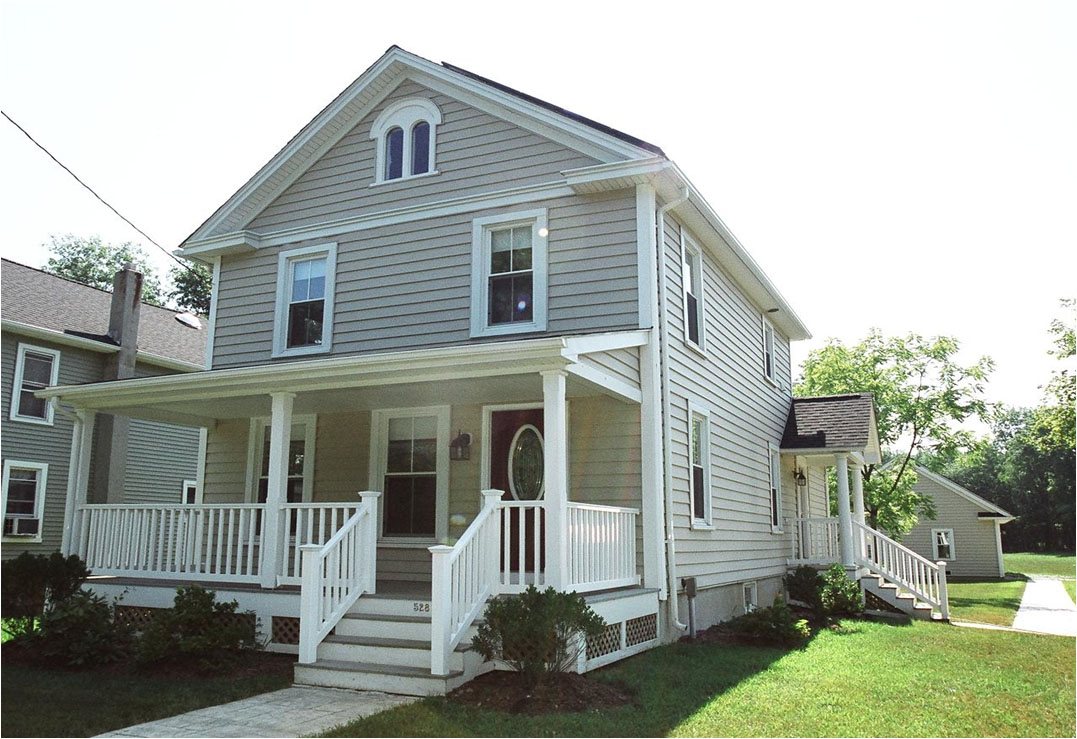

家里有隔热屋面

Raritan Inn酒店老板的房子建于19世纪,有两层,外覆着隔热壁板,面积1,500平方英尺(约合1.83平方米),坐落在新泽西州卡利丰(Califon)一片占地24英亩的维多利亚式农场上,周围是一群破败的建筑。改造完成后,它成为了美国第一个恢复净零能耗的住宅。

用于绝缘壁板最强情况下可能会与它作为家庭增强性能的材料的值,特别是在重塑,其中2×4的壁允许只有这么多的绝缘。到机智,2012年国际节能规范(IECC)地址如何绝缘壁板可以用作连续,外墙外保温,以提供所需的总壁,即使在最冷的气候区域的建筑物的R值。然而,对于乙烯,纤维水泥,复合纤维和铝壁板改进的美学值得通知,太。

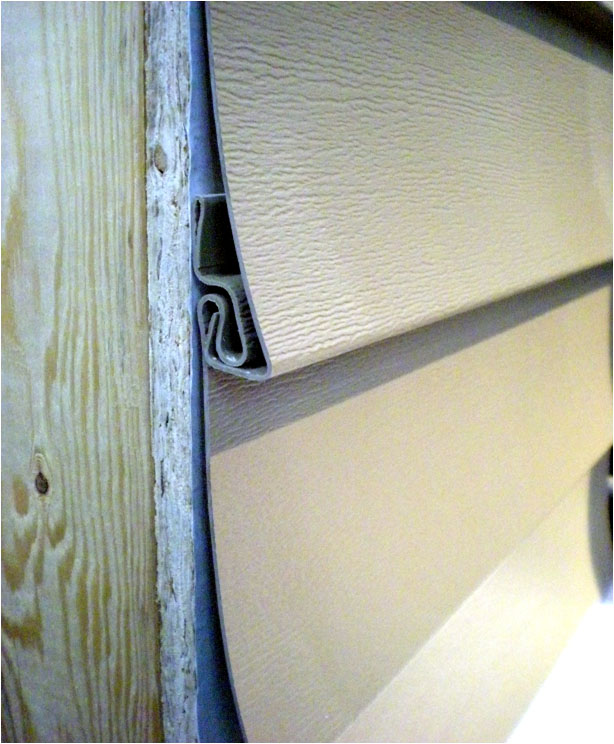

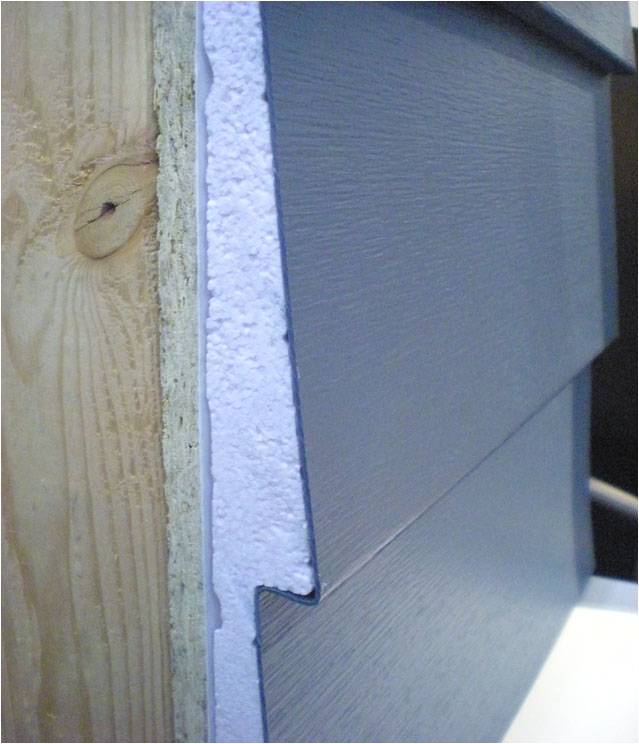

传统的乙烯基壁板绝缘壁板比较传统的壁板

在侧方比较,很容易看到传统乙烯基壁板(在左侧)和绝缘壁板(右侧)之间在轮廓的差异。绝缘壁板平放,没有拔罐,并且具有尖锐的边缘线通过层合到乙烯基面结构泡沫背衬成为可能。

虽然现在日益普及,绝缘壁板于1990年被引入,首先作为一个轮廓绝缘护套,这是过度的扇折叠绝缘(3/16" 的改进至3/8" 厚的泡沫板,4' 高和50' 长,风扇-folded成25 4' ×2' 片),并使用由板壁安装至老水平护套或甚至现有的新的覆盖前壁板。波状护套被引入作为背衬,有助于变硬乙烯基和铝壁板,改善它的外观,减少了撞击声,当风使其瓣靠结构,提高耐冲击性松散壁板有时使,并提供绝缘。

轮廓绝缘护套的壁板

轮廓绝缘护套要么设计在特定的产品,如纤维水泥护墙板可去,或作为通用壁板衬垫(如图),适合各种各样的产品。

如今,轮廓绝缘护套被设计背后特定乙烯基,钢,纤维水泥,或复合木墙板安装。通用壁板绝缘制品还存在不特定品牌。这些都是平坦的,泡沫护套产品具有船圈的边缘。对一些产品提供的另一个特点是通过增加排水渠道对产品的内部面加强水分管理。

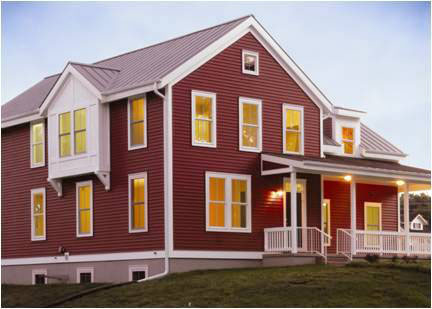

路径的概念之家

笔者的2007年路径的概念屋,早期的LEED为家庭试点项目建在合作与住房和城市发展,部和设计的新城市规划建筑设计事务所托尔蒂加拉与合作伙伴,与乙烯基壁板包安装在轮廓绝缘护套。图片,礼貌精细住宅建筑,罗布Yagid。

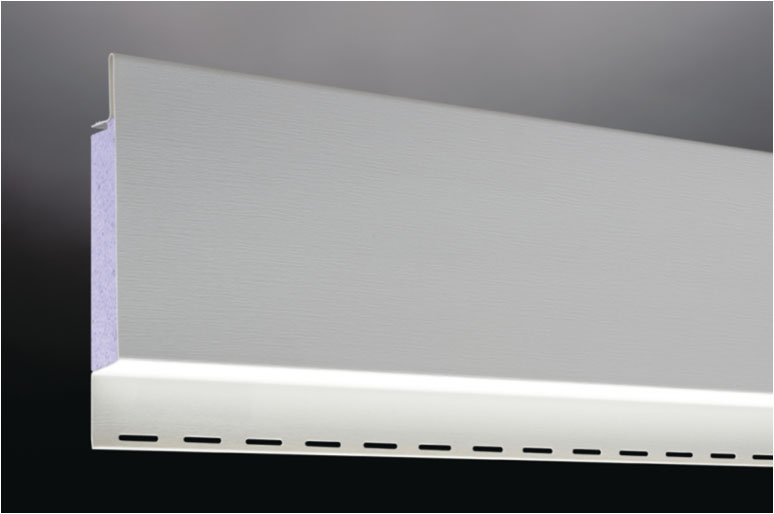

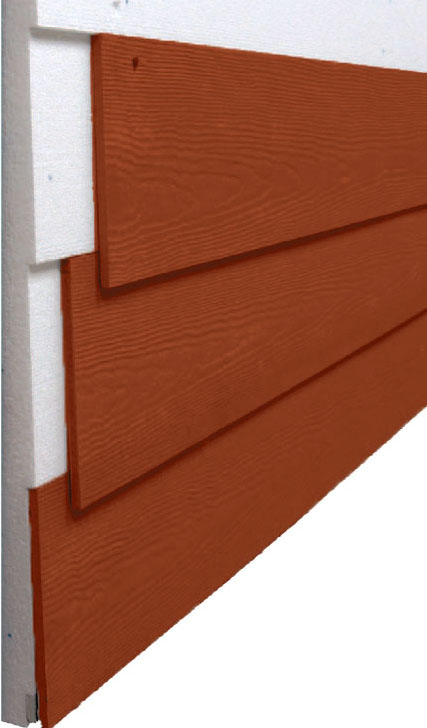

进步的泡沫技术的后卫FC墙板保温纤维水泥墙板

用于纤维水泥壁板渐进发泡技术的Fullback®FC壁板绝缘提供了一个内置在计,其可以很容易地线路板和均衡化的间距。

蒂姆·霍尔特,公司产品开发和创新总监先进泡沫技术公司说,对于板材墙板成型保温墙板(纤维水泥,复合木和天然木材专用线)的优势,“自带安装方便,更好看的安装。”两者优点通过在绝缘板自动比对每个面板在正确的位置对准脊成为可能,“消除了对安装麻烦,并提供更一致的揭示在整个安装尺寸。安装人员还声称它可以帮助他们平壁,从而提高了成品外观,”霍尔特说。

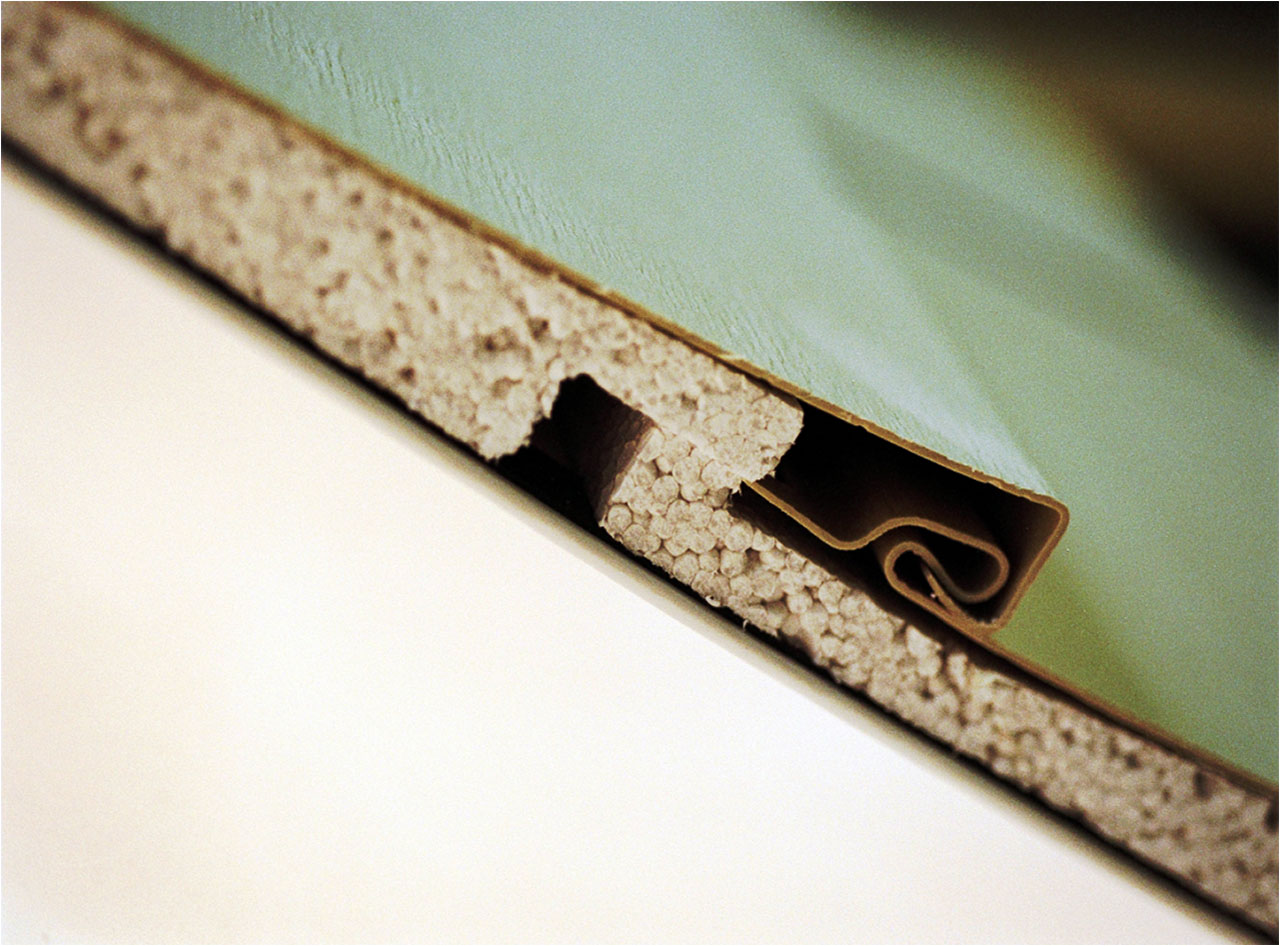

夹层保温墙板

现在,你可以找到乙烯基和铝壁板与一个实质性厚度的泡沫绝缘层压到后面的壁板,成为一个完整的成品的一部分。制造商采用特定的切割和型材成型技术,结合泡沫壁板,以及永久灵活的粘合剂,允许两种材料独立移动,而不发生分层。进步泡沫是唯一的制造商这种壁板绝缘,他们使用发泡聚苯乙烯和巴斯夫的Neopor®制成(EPS),这是一种石墨增强的泡沫绝热材料,其提供每英寸比标准EPS更高的R值。

问题经常出现的r值索赔绝缘墙板制造商,因为泡沫绝缘层压到轮廓墙板的厚度从上到下变化,并且在安装期间泡沫是顶,允许一些空气间隙。任何绝缘产品标签上的r值要求必须满足R值规律美国联邦贸易委员会(FTC)执行。对于隔热壁板,用于由热1363-2005手段建材和包络组件的热性能ASTM C1363的标准试验方法是适当的当前版本规定的标准,用于确定绝缘壁板的R值。

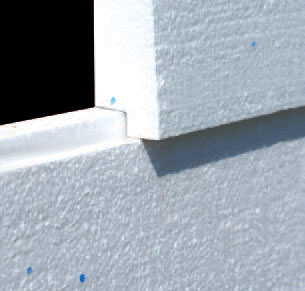

波状外形的绝缘护套

先进泡沫技术的轮廓绝缘护套有一个船搭边,确保紧密配合。图片由先进泡沫技术公司提供。

在本系列的第2部分,我们将讨论隔热墙板的技术方面,以及它的安装。对于立即了解更多信息,可以下载乙烯基壁板研究所的最新版本作为家庭绝缘的绝缘壁板:用户和能源评估者指南“,其包括基于所述壁组件的计算《2012年国际节能规范》您还可以参观进步的泡沫的建筑页面和视图研讨会在绝缘壁板作为家用绝缘。

更好看的墙板

通过将泡沫材料附着在乙烯基上,形成了一个泡沫芯,稳定乙烯基,使制造商能够制造更宽、更平的面板,更好地复制木板的外观。它也允许使用深色,因为绝缘核心有助于保持乙烯表面凉爽。泡沫的使用作为核心材料也允许发展漂亮的配件,如更宽的角柱和线,可用于绝缘壁板和标准的乙烯基壁板。

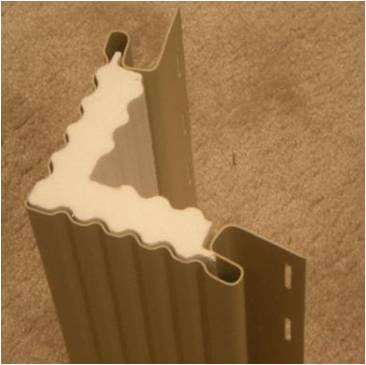

屋面保温屋面保温

由泡沫隔离提供的结构允许制造商创建更宽的角部和线状物可与绝缘或传统壁板一起使用。

屋面图

绝缘(支持)壁板是市场上最受欢迎的产品创新之一。图片由乙烯基壁板协会提供。

  • 外墙r值增加

  • 抗冲击性能改善

  • 实木木板的感觉

乙烯基壁板制造商提供隔热墙板在所有的优质线,并在所有配置文件,具有比可能与传统的(联合国支持)壁板更宽一些木板。
