绝缘壁板:第2部分

撰稿

视频

乙烯基壁板安装提示 视频由美国在线5min | DIY网络提供

这第二我们的绝缘壁板文章集中在技术方面使用这种外部包层作为绝缘产品。我们也会接触一些有关安装的细节。

绝缘墙板的行业定义,或IS,是外部覆产物与绝缘永久地粘附的显著厚度,使得两个包层和绝缘安装在一个步骤和作为一个产品。这是目前仅限于一些铝和许多乙烯基壁板产品。(还存在一个线,可以是通用的背衬,或为几个类型和品牌固体板的壁板,包括纤维水泥产品特定的背衬制轮廓泡沫绝缘的,我们将分别讨论这些材料。)

绝缘支持

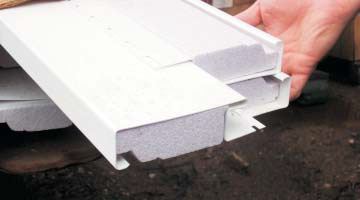

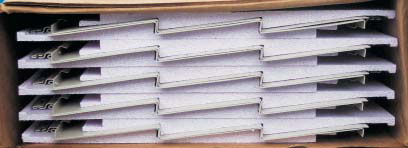

隔热墙板被定义为一种外部包层产品,它具有相当厚的永久附着的隔热层,因此包层和隔热层都是作为一个产品一步安装的。一旦你打开盒子,你会注意到它与传统壁板的一个显著区别:它要厚得多。

近年来,几项工业委托的关于IS作为外保温材料的有效性的研究,以及ASTM国际IS标准的最新发展,为建筑商、设计师和能源评估者提供了将IS纳入围护结构设计的基础。

“To demonstrate insulated vinyl siding’s energy-efficiency performance in the field, the Vinyl Siding Institute (VSI) commissioned the energy research firm Newport Ventures to determine insulated siding’s effect on existing homes under real-world conditions,” says Matt Dobson, VSI code and regulatory director. Last year, the U.S. Department of Energy’s (DOE) Building America Program helped to sponsor this continuing绝缘屋面节能性能研究(ISEPS),这是基于对四个现有的住宅进行了为期三年的分析,这些住宅位于不同的气候区,都安装了隔热墙板。虽然研究仍在进行中,但初步结果显示:

  • 现有条件和安装后的绝缘壁板之间的气密性提高了12%;

  • 根据对保温墙板安装前后的模拟,预计四个家庭的供暖节能率将提高5%-12%;和

  • 在舍HERS指数的两个到八个点的改善(降低)得分通过安装一个防水屏障物和绝缘基于能量的模拟结果壁板。

最近,对于绝缘乙烯基壁板,ASTM D7793标准规范绝缘塑胶墙板的制造标准,被批准,并在2012年夏季发布预期。

绝缘壁板在代码和评级系统

保温墙板现在已被列入2012年国际节能法规(IECC)中,你可以使用它作为建筑框架外的连续隔热材料,为即使在最冷的气候区域的建筑提供所需的总墙r值。

以下章节的IECC适用时,绝缘壁板作为合规的选择:

  • 下的2012 IECC,可以使用绝缘壁板的R值时绝缘壁板被用作连续的隔离以满足表402.1.1的R值绝缘的要求。(国际规范委员会,2012国际节能规范表R402.1.1,脚注小时。)

  • 每2009 IECC的第402节,建筑热信封,绝缘壁板的额定R值,可以使用当施加绝缘壁板,以计算整个壁U系数。(国际规范委员会,2009年国际节能规范,部分402)

  • 因为绝缘壁板被下2012 IECC识别为连续的隔离,当地的建筑官员还可以允许绝缘壁板的R值,以满足表402.1.1的2009 IECC的R值绝缘的要求。

美国环境保护署(EPA)现在还将隔热墙板纳入其“能源之星”合格房屋的第三版计划,作为获得“能源之星”认证的新房屋的建筑产品或方法清单上的一个选项。那些有兴趣利用保温工程补贴或州能源效率补助金的人会发现保温墙板现在有资格获得低息贷款、补助金和退税机会,这些机会来自几个州的计划,包括加利福尼亚能源委员会和纽约州能源研究和开发局(NYSERDA)。

Dobson说:“在规范和自愿性项目中,隔热墙板被定义为连续隔热,从而降低了热桥效应。”隔热墙板安装在建筑框架外,有助于减少热桥和空气泄漏造成的能量损失,从而提高墙体的整体r值。外部包层说明器、能量评估器、安装器或其他需要深入信息的人可以咨询VSI绝缘壁板作为家庭绝缘指南。该指南包括关于在不同气候区安装绝缘墙板的代码兼容程序集的详细信息、安装建议和其他背景信息。来自EPA、DOE和其他利益相关者的代表对指南提供了反馈。

安装

在大多数情况下,绝缘墙板的安装与传统的墙板完全相同。第一步总是要阅读制造商的安装指南,因为一般实践可能会在某些特定产品的重要方面有所不同。乙烯基墙板安装的概述由乙烯基护墙板安装说明书由VSI发布,该组织也认证乙烯基墙板安装。

虽然IS有泡沫,并且泡沫提供绝缘,它不打算作为不可渗透的或不可渗透的覆层。水风会穿透壁板,所以正确安装weather-resistive障碍在侧板不仅是推荐的,它是必需的。话虽如此,泡沫绝缘将保护和延长你的耐候性屏障的寿命;墙板的空气循环能力将有助于保持你的建筑表面干燥。某些品牌的泡沫隔热材料在背面带有小的通道或凹槽,以创建一个结构排水平面。所有形式的IS都经过了有效的排水和干燥特性测试。

与绝缘壁板最大的区别是显而易见的,你看到它:它更厚。你会发现标准的装饰件不能适应增加的厚度,但制造商为每个产品提供完整的配件系列。因为每个侧壁板有不同的整体厚度,你不能轻易地混合和匹配修剪件。

另一个重要的区别是要求泡沫覆盖层在建筑外部形成连续的覆盖层。因此,虽然壁板上的乙烯基需要在末端件和饰板之间有一个间隙,以及相邻面板之间有重叠,但泡沫垫必须与相邻件对接。制造商使用永久柔性粘合剂来层压泡沫塑料和乙烯基壁板,因此它们可以独立移动。

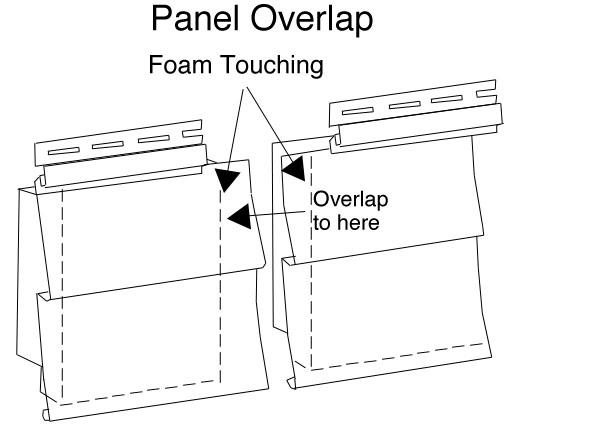

侧板重叠图

插图由乙烯基墙板研究所(VSI)提供绝缘壁板作为家庭绝缘指南

你会发现,在绝缘壁板的工厂切割结束后,将泡沫从面板的两端设置了。这一套回需要确保相邻面板的正确重叠。为了正确地重叠的面板,在泡沫和相邻面板的乙烯基之间的一个面板的端部插入的乙烯基标签。滑动面板在一起,直到泡沫触摸的末端。注:建议寒冷天气条件下(即,40华氏度或4.4摄氏度)下在安装过程中有1/8” 的间隙。

切割保温墙板时,制造商通常建议使用带有细齿(胶合板)刀片的圆锯,然后将乙烯基面朝上慢慢切割。虽然这适用于传统的壁板,你会发现,使用替代刀具,如剪,是有限的厚度。

一般规则适用于所有安装适用于乙烯,有时更是如此,如不群畜的指甲紧紧墙板钉哼哼(允许大约1/32”间隙,一毛钱的厚度,紧固件头部和乙烯基墙板之间),允许差距对物质扩张和收缩,并保证一个积极锁定一个面板和下面的块之间。这些规则与传统的护墙板一样重要——也许更重要,因为泡沫材料增加了周长和重量。同样地,由于IS的重量和周长,正确地使用钉子(在钉槽的中心,确保紧固件至少能穿透3/4英寸的框架、起皱或其他认可的钉面)变得更加重要。

由于墙板的厚度增加,您可能需要建立修剪周围门窗洞口。最有效的当然是去除现有的装饰和兼容乙烯产品取代它。在窗口直系(微调)的情况下,可能有必要和切断及去除泡沫的部分,其中角部相遇,然后重新插入后乙烯基装饰件已被锁定在一起的泡沫。

绝缘支持

线状物和其它装饰件配有绝缘在整个结构提供连续的绝缘表面。使用兼容的装饰容纳IS的增加的厚度,同时保持绝缘的完整性是非常重要的。

由于材料的重量,和乙烯基趴在墙壁表面更远的,它密切注意安装前当然是特别重要的,否则你会回来的每一次更换察言观色。

一旦你确定了顶部的最终切割,允许1/4英寸的扩展,将面板切割到所需的尺寸,然后只减少2英寸的泡沫。使用快速锁定冲头(乙烯基工具,通常用于创建钉孔),冲头乙烯基壁板沿着切割边缘每6英寸不打破表面,但使凸耳是在外面的脸。沿着墙的顶部安装实用工具修剪,以接收墙板的顶部边缘。使用垫片下的实用修剪,以配合的角度或距离壁的侧边;不要强迫壁板符合公用事业渠道钉扁,因为这增加的张力可能会迫使壁板松动。将侧板推入实用饰板。凸起的凸耳将抓住并牢牢地固定住壁板。

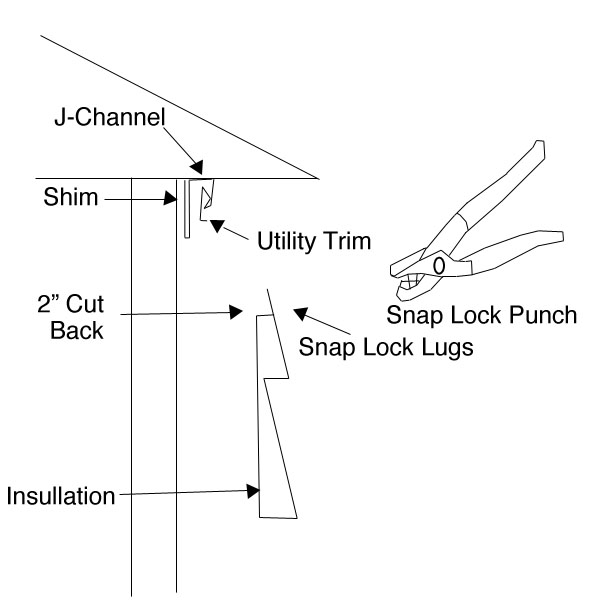

完成绝缘壁板的最后一道工序

最后的安装过程

插图由乙烯基墙板研究所(VSI)提供绝缘壁板作为家庭绝缘指南

泡沫衬背固体普兰克

While you can use solid foam sheathing or universal contoured foam panels to achieve an effective insulation and thermal break, you’ll be missing the advantage of using a brand- and panel-specific contoured foam panel that provides a no-gap solid backing and alignment guide. Most solid plank siding is thin enough to telegraph framing bumps and dips and, when installed and aligned freehand, will usually have a slight horizontal waviness that results in uneven shadow lines.

绝缘支持

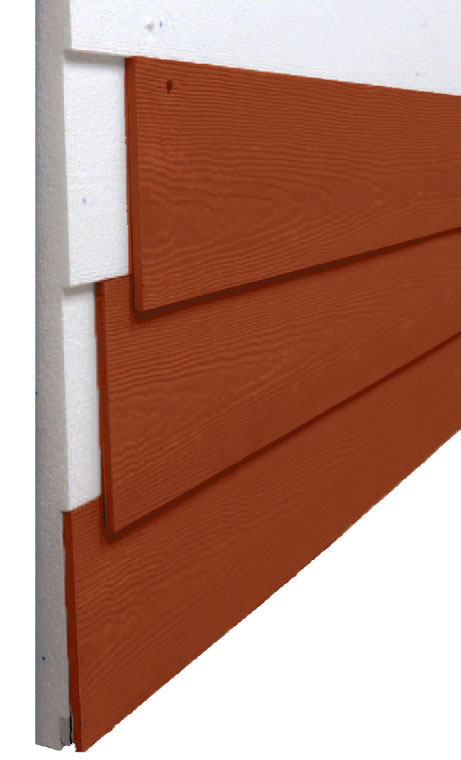

绝缘外形泡沫背衬提供了绝缘护套,全接触式背衬,以及实心板壁板的定位指南。

与IS不同的是,轮廓泡沫背衬在房屋的耐候性屏障后,在一个单独的操作,与壁板跟随。因为泡沫衬垫增加了厚度,所以必须特别考虑开口,如门窗。先进泡沫技术公司(Progressive Foam Technologies)是一家生产全泡沫护墙板的公司,提供包括门窗垫片、内外角在内的配件。

绝缘支持

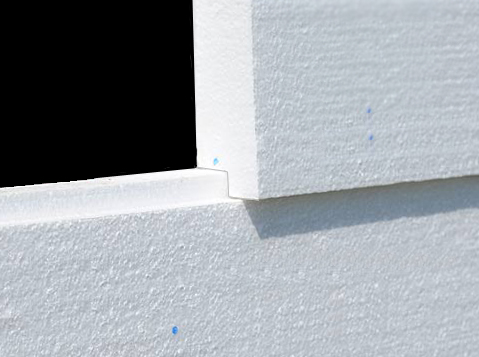

波状泡沫板有一搭叠接缝,这样的面板可以方便地水平堆叠。确保错开面板接头从课程课程。

在正确安装了防风雨屏障之后,下一步是最重要的一步:安装启动条。如果你做对了,剩下的安装将会很快,很容易,很好。起跑线设置所有木板的水平,就像第一行瓷砖设置墙壁其余部分的水平。在这里,制造商建议使用胶带而不是水平仪,从屋檐向下测量,用粉笔画一条线,以确保你的侧板与屋檐、窗台和窗户平行,而不考虑真正的水平。

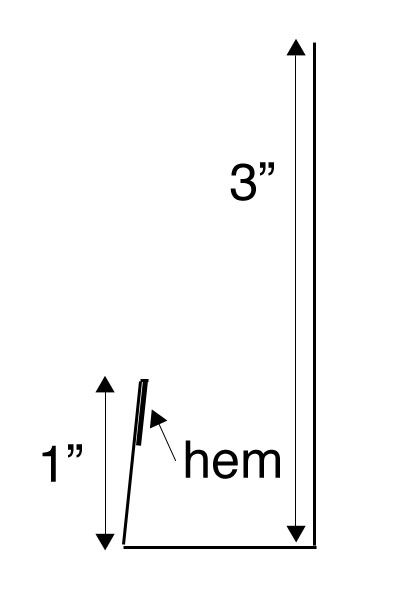

粉笔线图表

折起一条粉笔线,对齐起始条。预成型的起动机带可从渐进泡沫技术公司获得。

安装启动带后,接下来的步骤是使用制造商的泡沫型材覆盖开口和角落。角垫片和饰边垫片填满完成的饰边板,同时进行绝缘处理,根据正确安装所需的护墙板基础厚度进行调节。

绝缘支持

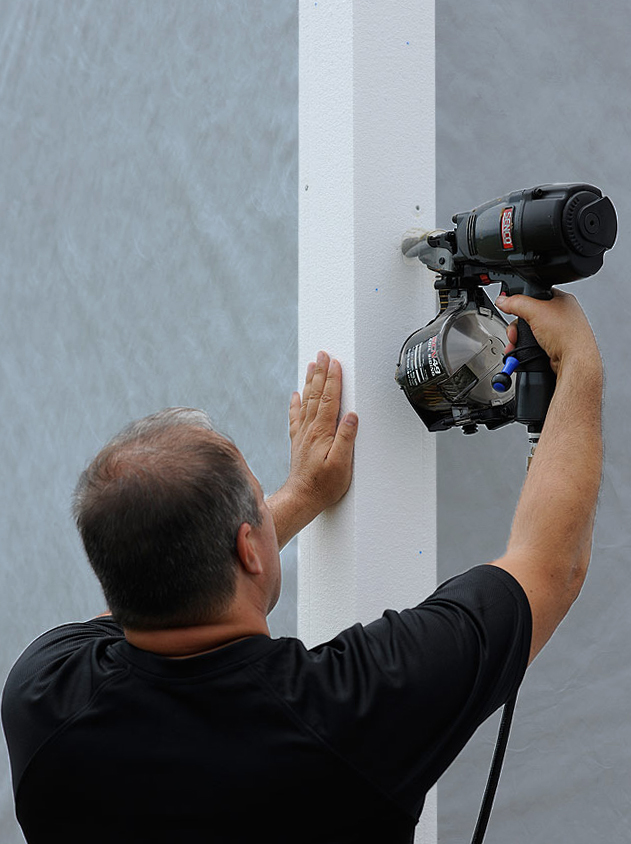

后起动条就位,你将插入在所述起动器的绝缘板,然后滑动离开面板或右侧就位并牢固地将其与1.5” 抗腐蚀钉子固定到墙上。

泡沫装饰垫片可以覆盖与固体装饰或包裹铝线圈弯曲,以适应在侧板断裂。先进的泡沫技术也提供了现成的切割铝装饰为此目的。

绝缘支持

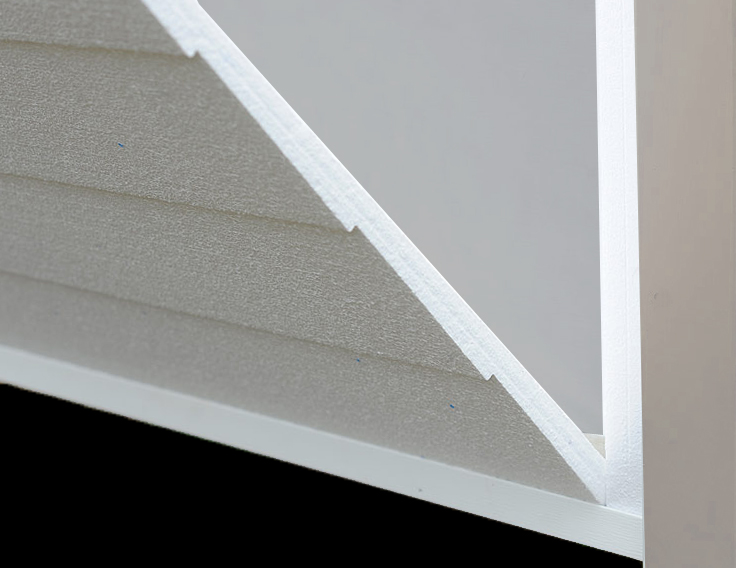

先进的泡沫技术公司,提供了一个完整的角线和装饰垫片,以适应额外的壁板厚度的轮廓泡沫,和一个连续的绝缘平面,以保持建筑围护结构的完整性。

绝缘支持

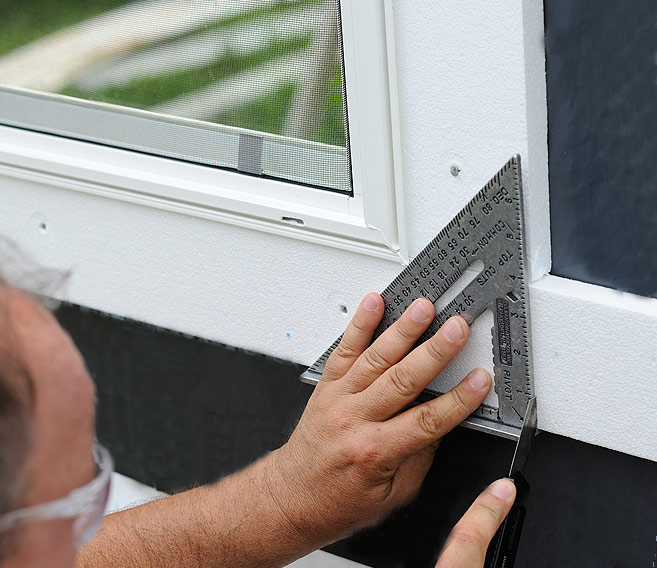

泡沫垫片修剪切割尺寸与易砍一刀,其中有一种长而薄的分节叶片由先进的泡沫技术专门出售切割壁板绝缘。

绝缘支持

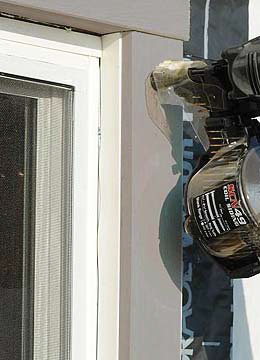

一旦装饰绝缘到位,并在铝线圈的边缘封顶,你可以把你想要的装饰片直接放在线圈和泡沫的顶部,并通过通过装饰片的钉子将其固定到墙上。

准备工作后,到了有趣的部分:在安装轮廓泡沫保温墙板。壁板之前绝缘层必须上去了,最必须小心,以确保材料锁牢牢的开始带的地方,干净抵住角落,装饰和保温的下一个面板。每个壁板绝热板的顶部和底部设有用于更容易对准,并且还用于绝缘的连续性的搭叠边缘。您只需栈上的下面板顶部的下一个面板,确保搭叠边缘紧。你的小组应该在砖的图案叠加,使您的纵向接缝不对齐。

一旦你准备开始壁板,你会发现更容易的工作已经多少成了。第一圈 - - 通过对接于第一对齐工序中面板的顶部安装板式护墙板的第一期培训班的泡沫,然后将其固定到每壁板制造商的说明在墙上。一定要使用正确的指甲长建议,考虑到所需的渗透和泡沫的厚度。继续向上壁以类似的方式,使用校准步骤为指导,这应该不再需要检查每个面板的水平你继续了墙。

这是很重要的错开你的板关节,使他们不排队与泡沫板关节下面。如果你使用的墙板品牌需要联合闪光,安装这个你通常会。

资源:有关更多的信息,您可以下载最新的塑胶墙板研究所的“版本家用绝缘墙板:用户和能源评估者指南“,其包括基于2012年国际节能规范(IECC)壁组件的计算。有关后卫的更多信息,进步的泡沫Technologies的轮廓绝缘护套的实线板,你可以参考一个承包商与后卫™FC的经验,点击这里:与后卫FC屋面保温安装纤维水泥
