杂项金属:需要反映在设计文件中的内容,为什么

写的

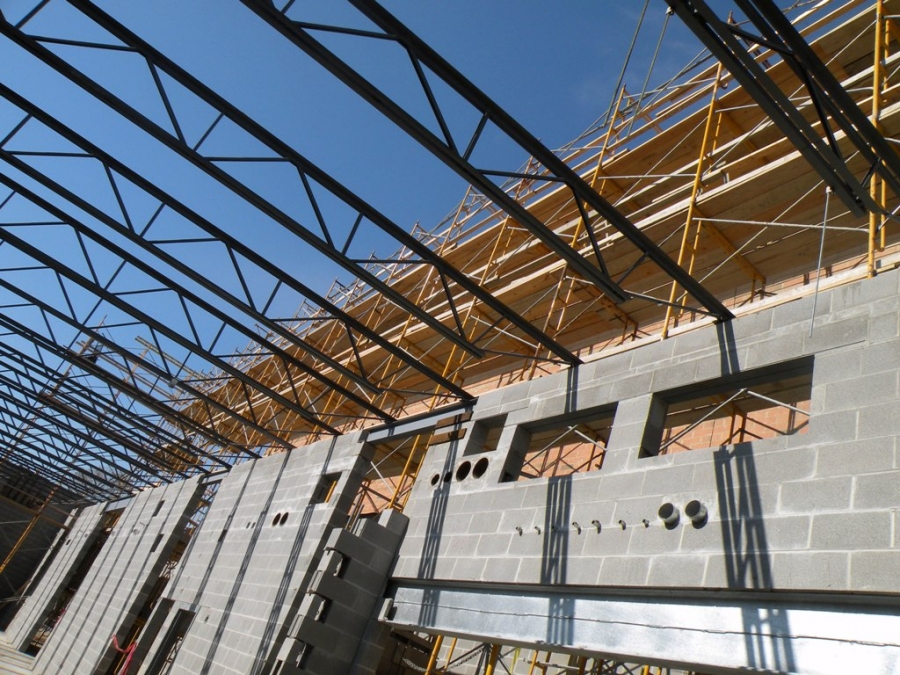

安装在上面的重物经常需要用到二级钢石膏板墙壁和天花板当螺柱框架本身没有足以承载负载时的时。在这种情况下,辅助钢与螺柱框架一起构造,以增加其结构容量。卷绕式门和天花板安装卫生间隔板是在石膏板后面或高于石膏板后面或高于石膏板后面时的两个例子。卷绕式门和天花板上安装马桶隔断紧固件实际上将虽然石膏板,并将直接固定在隐藏的二级钢上。

杂项金属:需要反映在设计文件中的内容,为什么

为什么要包括杂项金属

像杂项金属,室内螺柱框架也是传统的设计建造贸易。一个常见的误解是,二级钢用于增加螺柱框架不需要在图纸中描述,因为杂项金属和螺柱框架都是设计-建造行业。因此,承包方应该对任何必要的手段来建造一个足够的支撑结构负全部责任。事实是,框架和各种金属投标人之间的复杂协调工作不可能在项目已经繁忙的投标阶段合理地完成。这是可以接受的,高效的,为分包商执行这项工作的所有工程,但投标人需要知道一些方法,在招标阶段二级钢是必要的。向投标人传达这一信息的最有效的方法是在设计图纸中使用二次钢的图形表示。

建筑师也可能认为,由于螺栓框架工程是承包商的责任,在收到框架施工图之前,他们不知道螺栓框架是否足以承担各种构件的负荷。在实践中,经验表明,很少有情况下,二次钢的必要性是不明显的一个经验丰富的建筑师。当出现可疑情况时,给结构工程师或总承包商打个电话就可以解决任何问题。

在设计图纸中图形化显示的钢不需要尺寸或以任何方式工程。这种钢只需要描绘图形,所以投标人是认识到,它需要包括在他们的估计。

的确,如果设计文件中没有描述次级钢,承包商实际上仍然有能力有效地建造项目。总承包商可以在提交过程中识别哪里需要二级钢,并在识别二级钢需求时提醒杂项金属分包商。不幸的是,在投标完成和授予分包合同之后很久才开始提交过程。如果设计文件中没有二级钢的图形描述,将会收到不准确的投标。

凭借少数例外,杂股将由其他金属分包商提供,并通过另一项贸易提供二次钢材支持的项目。正在设计的整个组件必须由设计团队完全协调,并在设计文档中描述。例如,天花板悬挂式卫生间分区的设计通常由厕所分区规范部分和平面图上的简单线条描绘,描绘了分区需要的位置。并不总是提供卫生间隔板的细节,这对于除天花板悬挂之外的所有卫生间分区类型通常是可接受的。由于天花板悬挂卫生间隔板需要二次钢,因此建筑师有义务提供说明上述天花板二级钢的细节,以确保设计文件很清楚竞标目的。杂项金属分包商是设计和安装二级钢的专家,但它们不是卫生间分区安装的专家。没有这种细节,杂项金属投标人不会意识到该项目所识别的特定厕所分区将需要二次钢铁。

同样,除通知投标方其必要性外,卷帘门的钢材不得在设计图纸上显示。这种钢将完全由各种金属分包商设计,因为它完全隐藏在墙内,对建筑没有建筑影响。然而,在设计图纸上反映这一钢的唯一目的是确定其存在的投标人是一个很好的理由提供细节。

需要包含哪些信息

既然我们已经讨论了“为什么”需要在设计文件中指明二级钢,我们将讨论设计团队需要提供“什么”信息。事实上,杂金属分包商只需要知道哪里需要二级钢,以及是否有任何建筑方面的问题会影响其设计。以下几点将明确建筑师的设计工作与杂项金属分包商的设计工作之间的模糊界限。

  1. 如上所述,建筑师必须用图形描述所有的次级钢。杂项金属分包商了解这种钢材将会在建筑图纸中偶尔出现,他们很习惯在所有建筑图纸中进行分类,以定位和评估这种钢材。二次钢在建筑图纸中不需要任何特殊的组织,但它确实需要在建筑图纸中显示出来。杂项金属投标人不能指望在民用中找到二级钢组件,管道或其他绘图系列。

  2. 在设计文档中不需要提供次要钢(在墙壁,天花板等内)的次级钢的尺寸,形状,配置和连接。事实上,如果建筑师提供过多的信息,则可以提出更改订单问题。例如,如果建筑师呼叫3/16“焊接,但杂项金属分包商后来通过其工程计算实现,即需要3/8”焊缝,可以对更改订单请求进行合理。此变更令要求的基础是设计文件中提供了欺骗性信息。

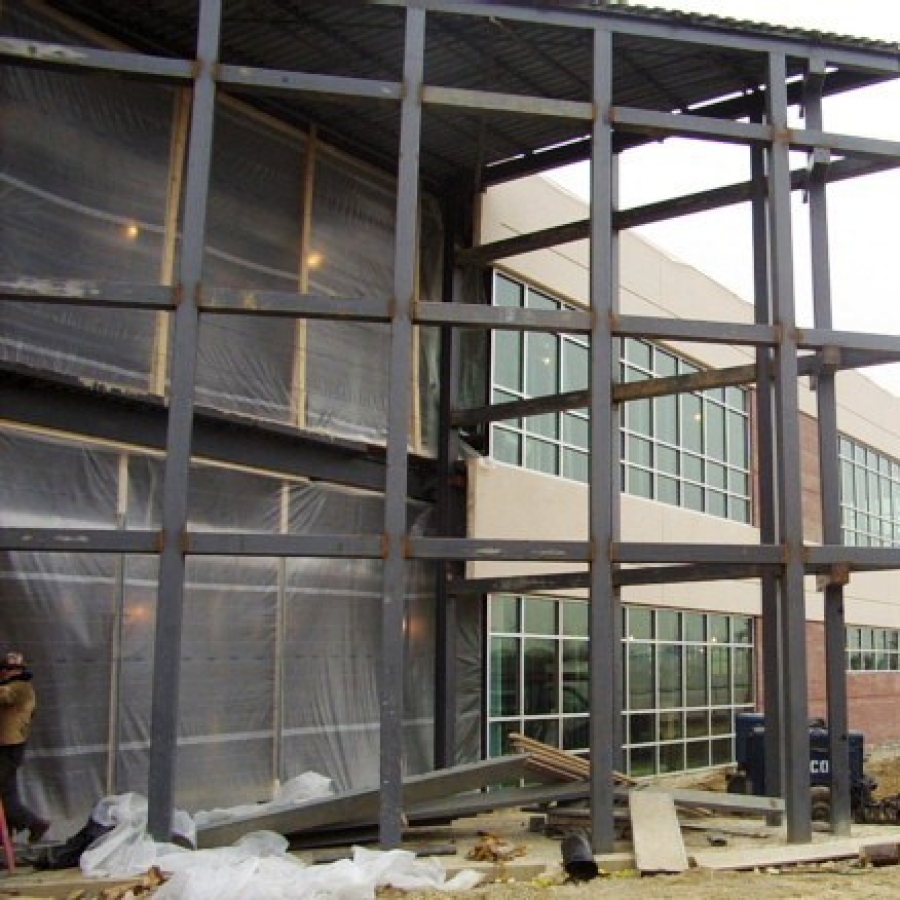

  3. 二次钢外露时,其尺寸、形状和配置确实需要设计团队提供。这是为了确保外露钢的设计意图以设计参数的形式清楚地传达给杂项金属分包商。建筑师出于美学原因需要确定钢的尺寸、形状和配置的一个例子可能是外露钢的外部天篷。在这种情况下,建筑师将提供更多的信息,而不仅仅是识别钢的形状。为了确保天篷符合设计意图,他们还将确定钢构件的尺寸,显示使用的连接类型,并提供任何其他必要的信息,以消除设计变量。在这种情况下,建筑师的工作是确保天篷是由各种金属分包商设计的,以完美匹配他们的建筑意图。在这种情况下,建筑师可以表明连接是焊接的(即不是螺栓连接),但他们不应该确定焊缝的尺寸。在这种情况下,建筑师可能会要求一个4“x 4”钢管构件(即不是渠道或管道),但他们不会指出钢管的厚度。

  4. 二次钢连接不需要设计团队来设计。通常情况下,当建筑师不确定什么需要或不需要在设计文件中确定时,他们会指出一些随机的焊缝、螺栓尺寸、钢厚度和其他一般信息。设计团队不需要这种类型的信息,因为杂项金属分包商无论如何只需要工程它。事实上,如果设计团队详细说明了连接,而杂项金属分包商随后决定需要更大的连接,他们将有足够的理由根据设计文件中提供的虚假信息要求额外补偿。

同样,设计团队必须确保承包商清楚每个建筑组件的设计意图和施工类型(即提供良好的设计文件“施工集”)。他们还必须确保所有投标人清楚自己在项目中的角色(即提供良好的设计文件“投标集”)。如果满足了这两个标准,那么设计团队的工作就做得很好。


本文转载自Jason G. Smith的《开发有效的施工文件》一书

杰森·g·史密斯

随着作为建造者的广泛背景,Jason G. Smith在他的职业生涯中建造了100,000美元至40万美元的项目。在他的职业生涯中,前十名主要承包商杰森迅速推广,通过对多个高调项目的高级项目经理的职位迅速推广。杰森以其专业知识而闻名,杰森受到了建筑师和业主的欢迎,以设计努力带来了对团队的构造的专业知识的最前沿。
