采矿作业和任何扰乱地下大量土壤的项目都有可能在地表产生被称为酸性矿山排水(AMD)。贵金属和煤炭矿井传统要求地下水位以下开挖,在翻动泥土露出金属硫化物和浪费的土壤对大气和水。在重大公路建设项目可能会出现类似的曝光。雨水径流和水从排水泵有关的这些建筑活动排出可以在pH值(酸性)非常低的,并且可以包含有害金属离子。埃里克·麦克利Greenhorne和奥马拉帮助开发连续碱度生产系统(SAPS)处理这个AMD水的过程,并与Buildipedia用户分享关于这个创新技术的见解。

连续制碱系统(SAPS) 图片由Eric McCleary提供

SAPS概述

连续的产碱系统(SAPS)收集酸性矿井水(AMD),将其垂直储存在一个容器结构中,并允许储存水柱的静水压力推动AMD水通过有机材料和石灰岩层。有机物质的集中层(蘑菇堆肥)复制自然化学和物理过程,发生在堆肥湿地。堆肥层下面的石灰石层增加了碱度。金属离子,包括铁,铝,锰,和其他可以从AMD水沉淀。与水平流系统相比,垂直流系统的一个优点是静压头提供了自清洗的副作用——金属沉积物不太可能阻塞排放管道,特别是如果添加了适当的设计特性。

水化学基础

金属离子和pH值。金属硫化物暴露会导致化学反应,释放游离氢(和金属离子)到从矿山或采矿废物排放的水中,降低水的pH值。当水的pH值降低并变得更酸时,排出水中的金属离子倾向于留在溶液中。采矿作业产生的含有高浓度金属离子和/或低pH值的水在未经处理的情况下排放时,会对周围环境造成严重损害。

宾夕法尼亚州中部煤矿连续碱度生产系统SAPS

上图中是宾夕法尼亚中部一个煤矿连续排放的产碱系统(SAPS)。水的pH值低于3.5,铁含量高于100 mg/L,铝含量约为45 mg/L。注意,在落水管附近的岩石上沉淀了三价铁。

碱度和酸度。碱度是酸性的反义词,表示水样与氢离子(比如酸性矿井水(AMD)中金属硫化物的化学反应释放出的氢离子)发生反应并中和酸性的能力。一旦水的碱度和pH值增加,废水中的金属离子可以更容易地从溶液中去除。AMD水的金属离子浓度特别高,而且pH值也比大多数典型的雨水低——未经处理的AMD水的pH值通常在3到5之间。

传统系统面临的挑战

考虑到酸性矿山排水(AMD)水在给定处理工艺中的流速、pH值和金属离子浓度,实现所需的酸度和金属离子还原可能是一项挑战。传统的碱度生产系统,如水平流缺氧石灰石排水管(ALDs)的结构类似于法国排水管。它们在处理高酸浓度和AMD水中典型的高铝和高铁水平时并不有效。ALDs的目的是增加碱度,但不是去除金属离子,所以流出堵塞是常见的。堆肥湿地是有效的,但需要较大的土地面积和较高的停留时间才能达到预期的效果。连续碱度生产系统(SAPS)结合了这两种技术,允许更大的酸度降低,更合理的处理时间和物理面积允许。

同一个连续的碱度生产系统SAPS单元排水进行维护

上面找到了相同的SAPS单元排水维护。所示的堆肥层将被移除和替换。堆肥下面的石灰石层将被替换。

SAPS基础设计与施工

连续的碱度生产系统(SAPS)可以建造在埋地聚乙烯罐或混凝土拱顶内,类似于化粪池、新开挖或修复的地表蓄水。大约2'-4'的石灰石被放置在安全壳结构的底部。石灰石层正上方是一层6”–12”的有机材料层,通常由废蘑菇堆肥组成(即有机介质,包括在蘑菇栽培过程中消毒的肥料和稻草等材料)。在SAPS使用期间,石灰石和堆肥层保持分离和分层:不需要过滤织物或筛网来保持这些层的位置。在处理过程中,通常在堆肥层上方保持3'-4'层的酸性矿井排水(AMD)水。

堆肥层的目的是准备一个由堆肥材料的高生化需氧量(BOD)产生的缺氧环境,并过滤一些沉淀物(例如,硫化铁),当酸性矿山排水(AMD)水过渡到堆肥的厌氧区时,这些沉淀物将附着在堆肥材料上。下面的石灰岩层增加了碱度并提高了pH值——上面堆肥产生的厌氧环境有助于石灰岩溶解时产生碳酸盐碱度。为了有效地处理AMD水,提高水的pH值,并在接触氧气时从废水中沉淀出目标金属离子,这些物理和化学过程是连续的。

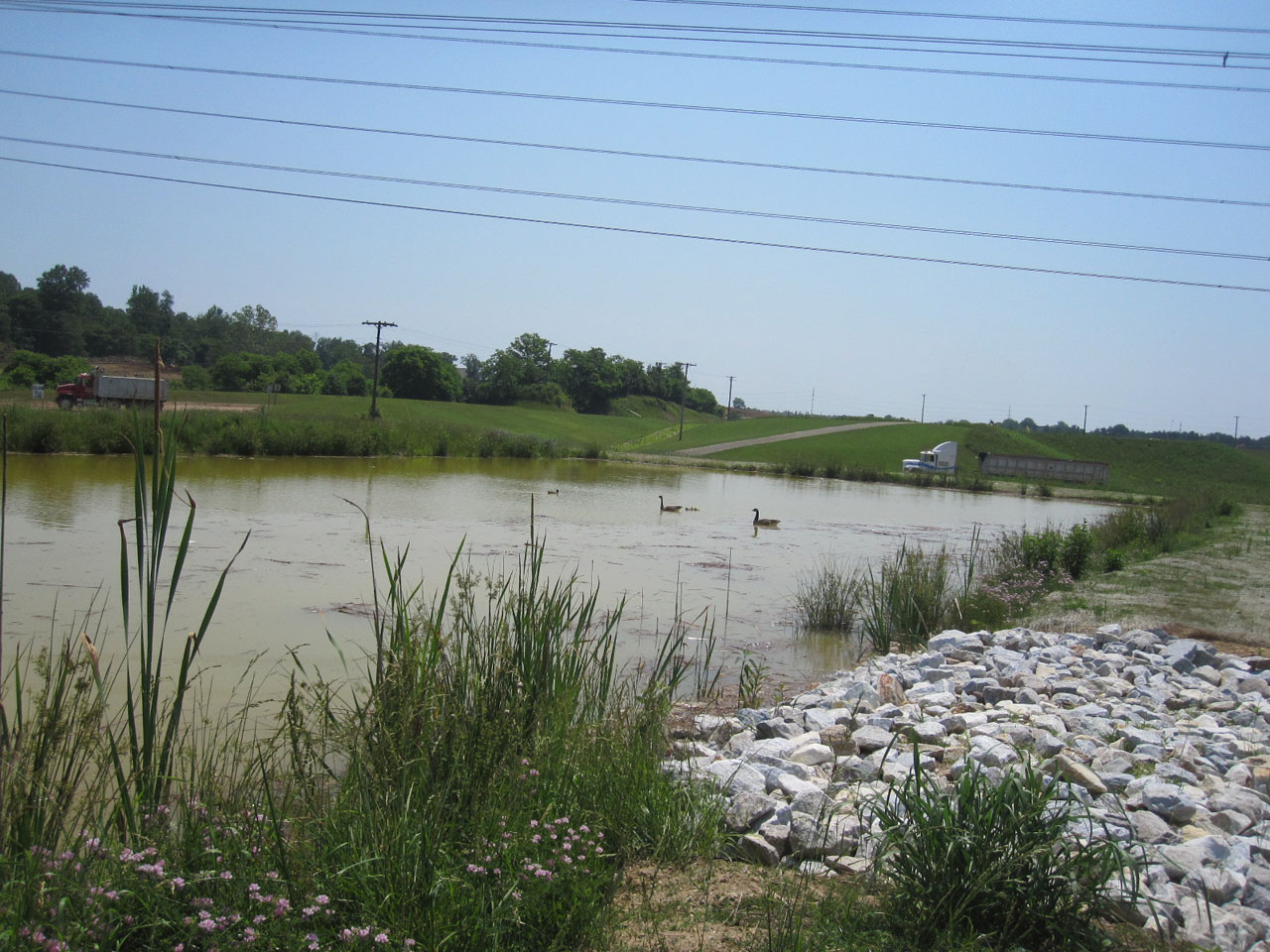

马里兰州安妮阿伦德尔县一家电力公司的SAPS装置

上图为东海岸的一家电力公司找到了一个SAPS装置。这个池塘接收初始pH值在3.5到4之间的地下水,从废弃的飞灰填埋场以每分钟110加仑的速度泵送。

穿孔的PVC管道和冲洗阀被安装在整个壳结构不同区域来绘制关闭(或旁路,当需要时)处理过的水在从SAPS期望点。管线配置构造以允许可预见的重力流率,并从SAPS。

每种SAPS最多可处理约300毫克/升的酸度。如有必要,SAPS水箱或密封结构可串联布置,以处理具有较高酸度的AMD水。例如,总酸度为1000 mg/l的AMD水可以用三到四个串联的SAPS容器进行处理。

除了中心关键部件(含堆肥层和石灰石层的SAPS控制装置)外,根据AMD水流量和特定地点的化学成分,还建议使用管道、沉淀池和曝气溢洪道。

SAPS操作细节

酸性矿井水(AMD)作为点源排放在大多数情况下被拦截。在偶然的情况下,AMD水出现渗透整个更广泛的地区像一个山坡,沟可以建立在山脚收集AMD水,然后提供给连续的碱性生产系统(SAPS)单位。在SAPS设计之前需要对AMD水进行分析,但是由于基本的水化学特性,出现了许多一致性。

铝移除。铝在pH值约为5.0(或更高)时会从水中沉淀出来。因此,SAPS设计的一部分设想处理高铝含量将是冲洗AMD水从SAPS。

在这一阶段,从专门设计用于处理铝污染的SAPS中冲洗出来的废水将被转移到沉淀池中。惰性元素铝将作为一层沉积物沉积在池塘底部。未来SAPS的一个潜在好处是从沉淀池中回收铝;由于规模经济,这种回收尚未实现市场化,但研究仍在继续。

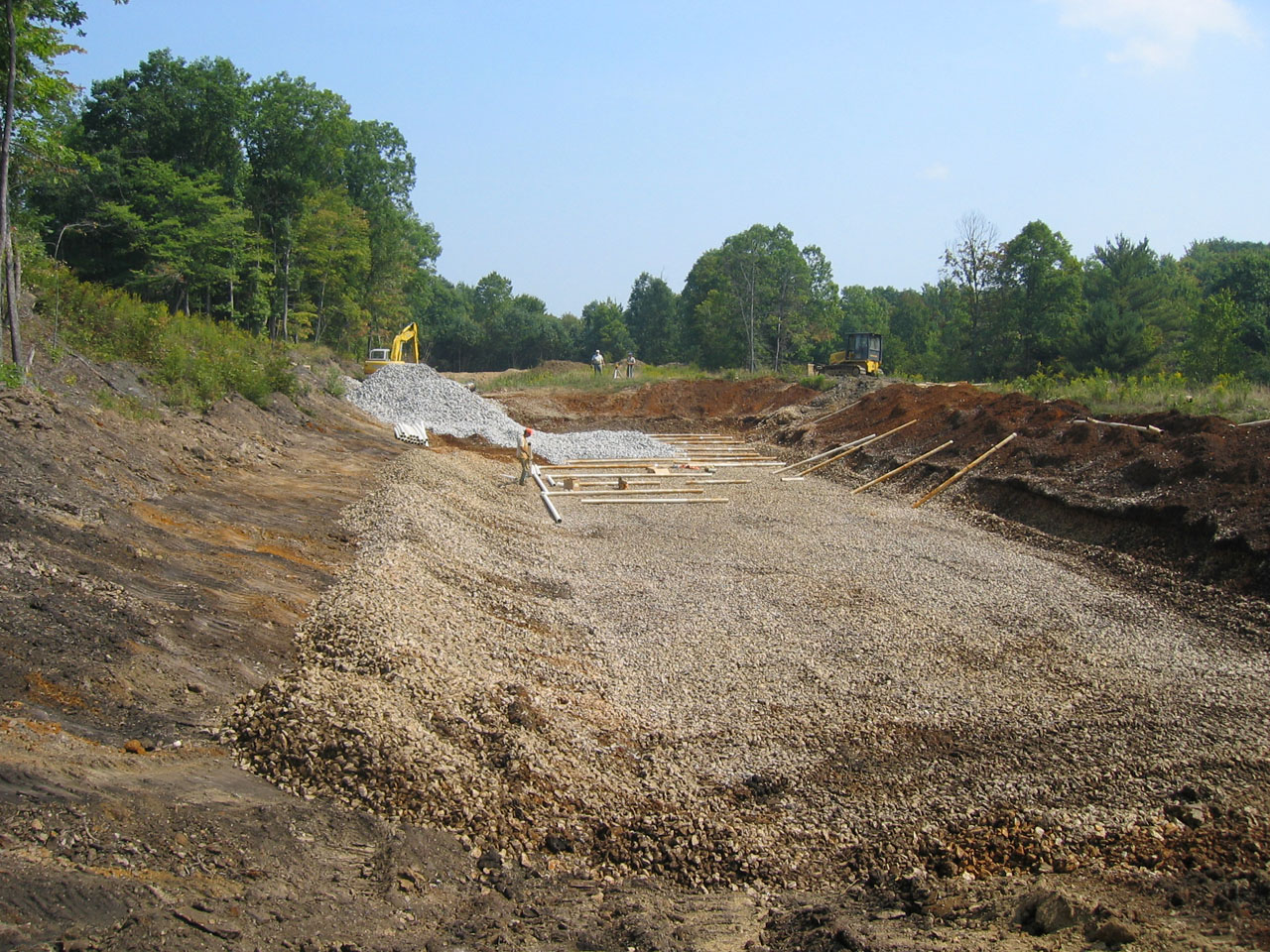

宾夕法尼亚州雪鞋附近正在建造的SAPS单元

上图为宾夕法尼亚州雪鞋附近正在建造的SAPS单元。该装置设计用于处理每分钟70加仑的流量。PVC地下排水系统有一个石灰石床,将覆盖另一个3'的石灰石(在背景中可见)。蘑菇堆肥将放置在石灰石层的顶部。

铁去除。在低pH(或“还原性环境”)的厌氧环境中,铁(Fe)将倾向于以亚铁(Fe+2)的形式留在溶液中,例如地下水流中,或当酸性矿山排水(AMD)水在连续的碱度生产系统(SAPS)控制范围内通过堆肥层过渡时。当AMD水暴露在环境空气中时,溶液中的亚铁会氧化并转化为更稳定、不溶于水的铁(Fe+3)形式。SAPS设计可包括一个抛石溢洪道,用于处理SAPS容器下游的污水。这一步氧化AMD水并从中沉淀铁,用典型的锈色染色乱石。

其他金属移除。锰的行为与铁相似。它倾向于在没有氧气和低pH值的水中保持在溶液中。因此,连续碱度生产系统(SAPS)工艺在去除水中的锰(在去除铁和铝之后,)在美国西部,一些SAPS也被用来处理含有各种金属污染物的酸性矿山废水。

根据现场业主的要求或监管机构的要求,SAPS进水和污水的化学和pH特性通常要进行实验室测试。建议根据现场条件和流速,每隔几个月对堆肥和石灰石层、管道和阀门进行一次定期检查和维护。SAPS可以在堆肥和石灰石层的最小补给下运行多年,实现低运营成本。相比之下,许多传统AMD水处理工艺需要更昂贵的化学溶液,包括氢氧化钠、碳酸钠或熟石灰。


Eric McCleary是一位生物学家和水处理专家格林霍恩和奥马拉。他开发了SAPS,目前正致力于实施SAPS,以处理来自美国西部天然气井和金属矿山的压裂水,以及与煤矿和其他矿山相关的水。
