案例分析:田庄保险奥杜邦中心
格兰奇保险奥杜邦中心呈现出多种创新系统和设计方法。DesignGroup公司建筑师介绍未处理雪松壁板,定制的店面玻璃,以防止鸟击,外遮阳,实现被动式太阳能设计,灵活的教室空间,耐候钢标牌和地热井具有集成热泵系统。继棕地整治,几个雨水管理应用程序构建,包括植被屋顶,雨水花园,bioswales和透水路面停车场。(看第2部分)
项目概述
项目概述
奥杜邦中心的快速事实
- 打开:2009年8月
- 建筑面积:18400顺丰速递。
- 工程造价:$ 5.1万
- 追求LEED银级认证。
- 能效56%至超过ASHRAE标准90.1。
- 节水措施将减少48%的用水量。
- 每年节约能源预计为$ 25,000。
- 最小限度地使用室内饰面可以减少环境影响、建筑成本和维护成本。
项目团队
- 客户:格兰奇保险奥杜邦中心|哥伦布地铁公园
- 师:DesignGroup
- 土木工程师:伯吉斯和乳头
- 议员工程师:Heapy工程
- 景观设计师:Kinzelman克莱恩Gossman
- 结构工程师:雪莱梅斯鲍曼鹰
- 生态顾问:威廉姆斯溪咨询
- 业主代表:万里麦克莱伦
- 总承包人:Gutknecht建设
惠蒂尔半岛一直是一个重要的网站俄亥俄州的奥杜邦。当地奥杜邦协会的成员一直在收集网站上的有关候鸟人群的数据和他们停止了20多年。该网站已被确定为所谓的国际方案的一部分“重要鸟区,” and its proximity to downtown aligns with the goal of the National Audubon Society’s 2020 Vision – a plan to locate new centers near urban districts across the United States in order to reach at least one in every four children for a visit to an Audubon Center.
2003年,哥伦布,哥伦布和富兰克林县新城公园和俄亥俄州的奥杜邦的城市开始了一个新的自然中心和园区规划。哥伦布市的将负责土地整治 - 经过多年的仓库,混凝土和沥青的生产,以及车辆扣押清理棕地。哥伦布和富兰克林县新城公园将开发84英亩塞尔托奥杜邦景。和奥杜邦将设计,筹集资金,建造和运营中心。
“这是如此接近市中心区的一些城市生态中心之一。”Michael Bongiorno,设计集团
“有关于将这些新的想法城市教育奥杜邦中心的主任希瑟·斯塔克说:“我们的中心就在市中心,这样就可以让更多的人参与到这项任务中来。”“我们的使命是连接人与自然世界。但我们不想就此打住。我们想在他们的日常生活中激发管理能力,所以当我们考虑建筑和我们在场地上放置建筑的位置时,很多人居住的市中心和自然区域之间的直接和视觉联系对我们来说非常重要。”
新设施位于西索托河盆地上方的地块南缘,利用理想的东西轴向,最大限度地连接哥伦布市中心和再生的自然环境。设计团队将中心置于南面和西面的森林边缘,以创造更亲密的空间,吸引游客到户外,并将他们与自然联系起来。在北面,引人注目的玻璃墙吸收了哥伦布市中心的景色,俯瞰着不断扩大的地铁公园。建筑在场地上的位置是众多设计原则之一,这些原则加强了该中心作为学习场所和学习场所的使命。
“这是少数几个如此接近市中心的城市生态中心之一。我们市中心哥伦布为背景和河流的边缘和林木线作为一种高度归化设置,所以创造了有点紧张,我们认为这是一个积极的紧张,“Bongiorno说,“我们选择建筑材料的线性重点加强,木质材料与金属和玻璃。它讲述了城市和自然两者共存的故事。”
共存的这个故事是在入门游行,这成为研究水和光的初始教室突出。即使在干燥的一天,倾斜秋季橙色落水管,支撑在一个宽阔的悬挑上,提供了考虑场地上雨水流动的机会。长凳和嵌入的石头标志着将入口庭院下的水引导到南侧雨水花园的渠道。画在玻璃上的鸟群,也促使游客近距离观察光的运动。在宽阔的悬挑下,朝南的金属和玻璃组合成彩色的竖框来绘制太阳的季节性运动。
“除了庆祝水,我们也在庆祝庆祝光。我们想真正告诉什么太阳做全天的课程,整个一年的过程中的故事,”邦焦尔诺说。

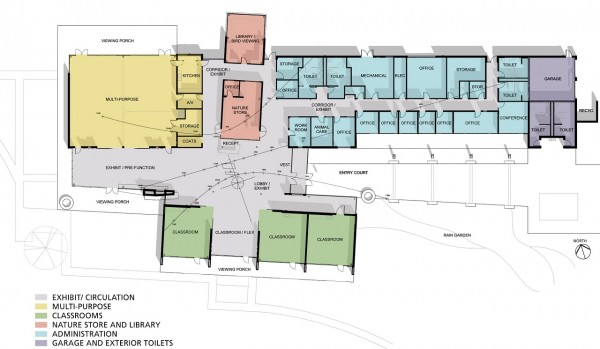

对于奥杜邦中心的项目包括教室,多功能厅,鸟类观赏区,自然存储和管理空间。每个这些编程元件被包围在雪松包层的体积和由一个大的开放式大堂和中央展示空间相连。该中心的空间,通过植被屋顶庇护,是外部的延伸,与南部和西部的意见直接与现有的树行排列。为了最大限度地提高小体积内的空间灵活性,大但重量轻滑雪松谷仓门提供接入和隐私的教室和多功能厅,并提供开放时扩大中央大厅和展览馆的能力。三个室内教室位于南侧,可直接通往半私人阳台区外。一个额外的课堂上创建的西南角,通过门廊耐候钢包壁炉和一棵树甲板的中心的现有50'-0" 桑树锚固之外。
“从项目的层面上,我们希望在设计上有很大的灵活性。我们不想有那么大的足迹。我们希望最小化空间,但为了做到这一点,我们需要在所有的空间中保持灵活性,”Starck解释道。
为适应空间要求知情选择为中心的结构体系,钢架系统以开放的网络吧搁栅屋顶结构和榫槽屋顶平台。退化的土壤所需要的基础设计,其中包括60'-0" 深桩支撑级光束和一个12" 结构板上的年级。作为可持续发展方法的一部分,材料的经济性:建筑结构的元素构成了内部的调色板。的结构具体楼板已被研磨和抛光,以达到一个朴实,高光泽,无需额外的精加工地板的需求。该木屋顶平台两者是结构和装饰材料,加入温暖的自然元素中。在迎宾台口音的材料,生活环境调查与家具也选择了他们的可持续发展性。
对于奥杜邦中心的主题是“探索变化的本质,”有影响力的设计过程和教育节目都。邦焦尔诺和设计团队巧妙地组装设施,的posits建筑本身是舞台的中心城市/天然剧。该被动式太阳能设计,现场雨水管理,地热和材料经济动画中心,使其成为保护的生动展示。每一天,班和旅游到达中心发现自己的角色的积极参与者和奥杜邦中心的管家和较大的城市生态系统。
设计特点
设计特点
一个简单的调色板包裹了奥杜邦中心的外部。雪松、油漆金属和玻璃完成了主要的材料,耐候钢和石灰石增加了重点。传统的材料组合在一个独特的组合中,体现了城市/自然场地的张力。
杉木墙板
雪松沟壁板的选择强调了场地的自然品质,水平安装,是主要的外部覆层材料。FCS认证的木壁板是3/4"厚,有一个6"平面,重叠创建1"通道。天然的抗风化雪松未经处理,所以允许木材随着时间的推移改变颜色。
店面玻璃|定制熔块图案

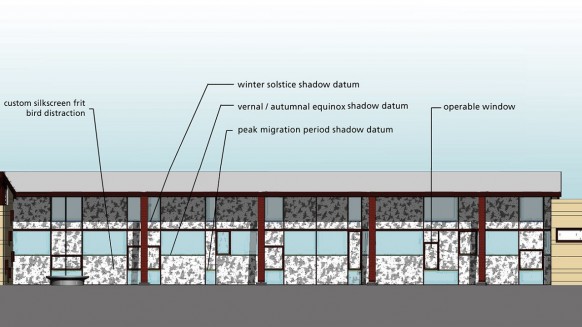

与天然雪松壁板形成对比的是城市的金属和玻璃店面玻璃系统。尽管该系统是标准的,该组合物是独特的。随着进入法庭,仔细匀称段细分门面和标定太阳的位置在冬至,春分和秋分,和峰值候鸟迁徙季节的色彩编码的水平竖框。具体地位于面板可操作,从而允许自然通风建设,减少对过剩的需要机械通气。定制陶瓷熔块模式是通过鸟类友好型建筑的准则研究,以防止鸟击开发。
被动式太阳能设计|外遮阳设备
设计团队利用太阳角度的研究来确定悬挑部分的阴影会撞击到玻璃上的位置。在行政侧楼,夏季没有直射的阳光进入建筑;相反,它会被建筑底部的浅色石头反射。教室整合了高而宽的悬挑和中间遮阳架,以减少夏季太阳的热量。在冬天,光线深入到教室和管理空间,帮助温暖建筑。
课堂Flex的空间

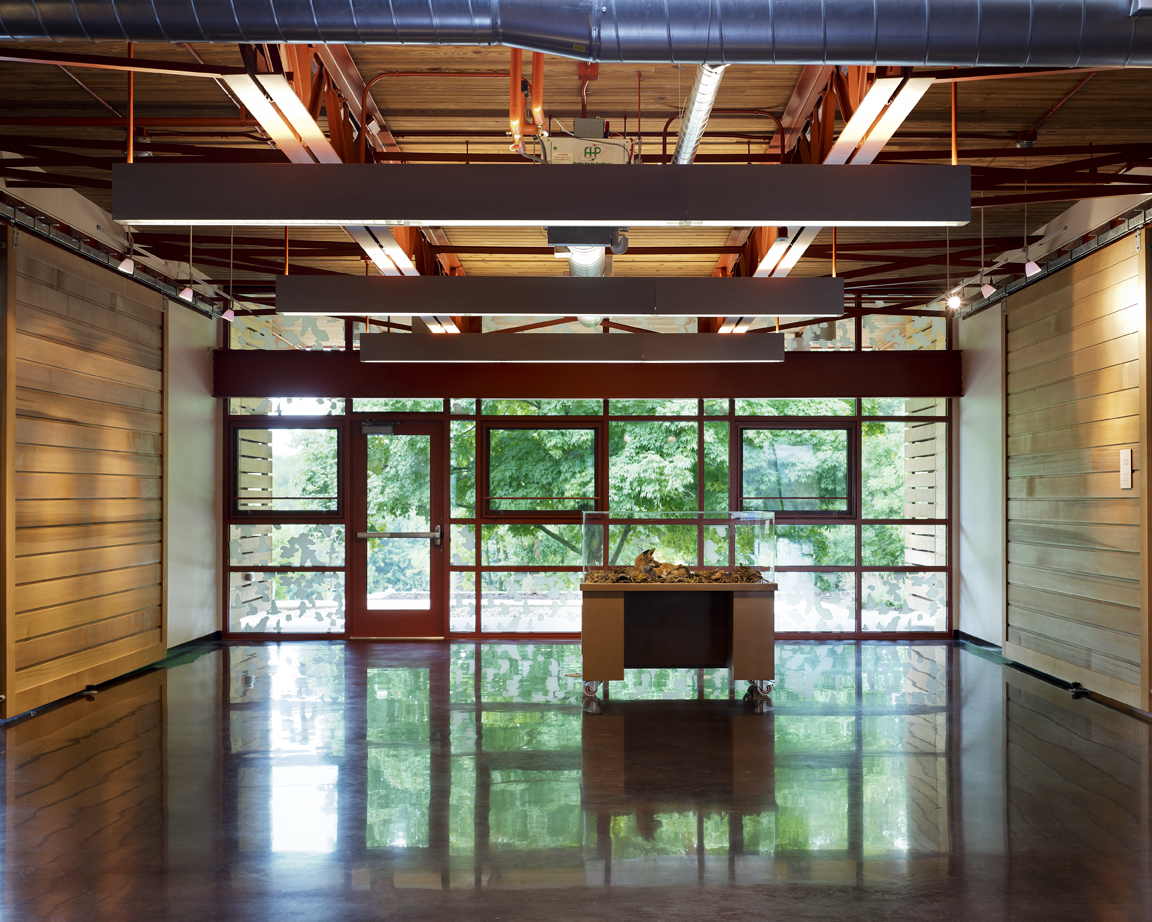

灵活的教室空间,根据需要,可以是一个展览空间,接待空间,或第四个教室学习空间。它通过谷仓状的滑动木门与教室分离,为不同层次的封闭和隐私提供了使用的灵活性和机会。悬挂的直接/间接荧光灯有效地照亮了空间,突出了上面裸露的木质屋顶甲板天花板。走到观景廊上,可以看到板条铝遮阳板,它控制太阳热量的获得,并提供一种封闭和规模感。有角度的板条可以防止积雪,促进空气流动。
耐候钢
耐候钢被用作在奥杜邦中心口音材料。这种特殊钢材,项目符号的主要材料,目的是为了与铜绿继续暴露于天气。室内和室外壁炉还聘请风化钢覆层创建在教室翼西端的焦点锚。
地热井和热泵系统
而奥杜邦中心包含了很多被动式太阳能而节能设计元素,供热和制冷在俄亥俄州的气候并没有被消除。27口地热井的系统,超过300英尺深,连接到一个地源热泵,为设施提供主要的加热和冷却。地热能的选择既维持了该中心的节能使命,也维持了长期的能源成本。“一个允许我们使用更少化石燃料的系统是一件重要的事情。这将每年节省2.5万至3万美元的冷暖费用,因此这也是一个很好的经济决策,”Starck解释道。了解更多关于地源热泵系统。
雨水管理
雨水管理

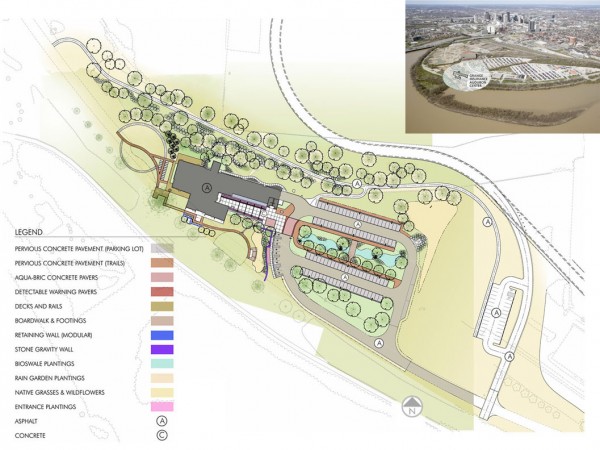

现场雨水管理是奥杜邦中心设计期间的主要关注点。“我们需要对我们如何管理水资源做出强有力的声明。我们挑战我们的建筑师。我们说,‘我们想管理我们所有的雨水,但我们也希望你向每个人展示我们是如何管理我们的雨水,’”斯塔克解释道。该基地的位置是沿Scioto河的候鸟停留站,需要敏感的设计和工程来保护现有的河流盆地,并创造了公园的湿地。建筑师、土木工程师和景观设计师采用了一种设施来管理场地上的所有雨水,而不将径流排放到Scioto河中,并展示了实现这一目标的几种方法。
进入法院落水管里
入口法院落水管是钢渠道与a波纹金属插入物倾斜60度。这种设计使得水从屋顶以较慢的速度从垂直向下喷管。沿着入口庭院北侧布置的落水管是向游客展示如何管理雨水的第一个示范。雨链减缓了从落水管落下的水锚定在入口庭院的南侧。
雨水花园和Bioswales
除了艺术落水管,奥杜邦中心入口广场还设有现场的主要雨花园。雨水花园洁净脱落的屋顶区域水和充当缓冲器的溢流雨水滞留区。Bioswales划分停车场通道和吸收雨水,抵消了该网站的渗透区域。
植被屋顶
奥杜邦中心有两个主要的屋面系统 - 一个卷材屋面和植被屋顶。的植被屋顶系统由天然夹竹桃和景天种植在浅,轻质土类似于豆砾石,在根屏障。网状根屏障是膜,其允许根冒头在土中,但不穿透屋顶板的防水膜。一种防水膜覆盖甲板绝缘和木甲板结构。有轻微的倾斜,以南北边缘,所述植被屋顶吸收雨水,并以更受控的方式释放过量的水。
透水路面
透水路面是一种绿色,可持续的策略,可以帮助降低雨水径流,自然减少汽车污染物,重新充电的地下水位供应和缓和热岛效应。与其他复杂的建筑系统类似,为了使可持续路面发挥设计的效果,它需要精确地安装并保持高度警惕。为了在任何地点有效地排水,不同的地理区域也需要对该技术进行特殊的调整。了解更多关于透水路面。
