案例分析:温哥华会展中心
在2009年4月,120万平方米。温哥华会议中心开业。它建在一个以前的棕地上,那是港口前最后一块未开发的地产,它的功能是加拿大的一个扩展。该设施占地14英亩土地和8英亩水域,通过陆地人行道与加拿大广场相连。它是由西雅图的LMN建筑师事务所与温哥华的Musson Cattell Mackey Partnership和DA Architects +规划师事务所合作设计的。
项目概况
项目概况
新的会议中心在温哥华的城市景观中占有一席之地
会议中心
- 完成日期:2009年4月
- 建筑面积:120万顺丰速递。
- 工程造价:883200000美元(可以)
- 获得了LEED白金认证(世界第一会展中心进行认证LEED白金)
- 六英亩的生态屋顶是加拿大最大,北美最大的非工业生态屋顶
项目团队
- 项目业主:BC亭公司(PAVCO)
- 建筑设计师:LMN建筑师
- 总理建筑师:米松卡特尔麦基合作伙伴和DA建筑师规划师+
- 承包商:PCL建筑施工企业
- 土木工程师:桑德韦尔工程公司
- 电气工程师:Schenke / Bawol工程有限公司
- 景观设计师:PWL Partnership Landscape Architects Inc.
- 项目管理和机械工程师:Stantec咨询
- 结构工程师:Glotman Simpson咨询工程师地球技术(加拿大)公司。
- 环境顾问:易巴工程顾问有限公司
会议中心容纳了7000多名报道2010年冬奥会的vanoco认可的媒体代表。但这幢8.832亿美元的CAN(837,400,026美元)建筑(数字包括对现有的Canada Place设施的翻新和相关基础设施的改进)并不是专为一次性使用而设计的专门结构。据Musson Cattell Mackey合伙公司的合伙人Jacques Beaudreault说,“这个项目在2003年2月开始,最初的打算是作为一个新的会议中心——所以整个过程从一开始就很顺利奥运计划。”
有了服务社会的想法,创造了建筑和温哥华的其余部分之间有很强的联系的这个更大的目标从一开始就是一个主要问题。“物理环境和构成的公共领域的开放空间是最明显的因素,但评估网站的上下文时,LMN试图比这更广泛的思考,” LMN建筑师马克Reddington主,为项目设计合作伙伴说。“我们认识到生态系统,基础设施 - 道路,供水,下水道——还有自然景观。作为第三个同样重要的因素,LMN研究了建筑对市民生活的影响。然后,考虑所有这些,LMN寻找一个交点。雷丁顿说,“我们的过程是检查每一种可能性在它自己的类别,然后把它们放在一起,寻找重叠。我们必须找到一种方法,用一种方式解决所有这些问题。”

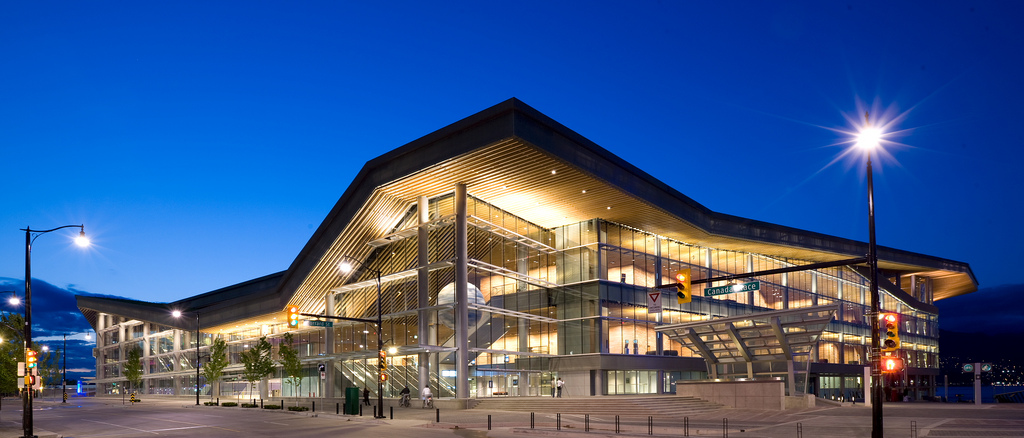

设计师的解决方案是创建一个集成到滑坡的环境和周围的地貌既有建筑形式。该会议中心作为现有的滨水公园的延伸,并建立从市中心核心视线走廊前进到附近的斯坦利公园,海港和山外。从建筑物内部,意见陷害温哥华市中心的;会展中心的屋顶绿化,反过来,提高来自周围的摩天大楼的看法。
这座建筑不仅在形式上与众不同,而且作为市民生活中心的功能也与众不同。除了吸引外地的游客,它是一个受欢迎的地方事件和提供日常的设施和服务。雷丁顿说:“令人兴奋的是,这座建筑所产生的广泛的兴奋感。社区已经采用了它。在两天的开放参观期间,65000人前来参观。”
温哥华,比许多地方,不得不想出创造性的方法来服务当地社区;由于这座城市位于半岛上,其发展受到严重制约。根据一个消息来源从1981年到2001年,纽约市中心的人口增长了两倍多。幸运的是,温哥华是一个早期采用高密度规划实践的城市,从20世纪80年代起,它的市议会就坚决地推行了一项"先住”战略,改变分区,以允许更多的住宅开发。拥有如此庞大的人口居住市区的地方后,每一个发达平方英尺的空间特殊需求,并在每一个建筑形式被称为具有多种功能。会议中心最多活到这些特殊需求。据建筑师,它三倍的海滨公共领域的总平方英尺。
ALT = “”
可持续设计
可持续设计
林赛·科尔对会议中心的看法
绿色的焦点
欲了解更多关于会议中心LEED认证和绿色操作实践的信息,请下载以下内容。
- LEED加拿大 - NC 1.0项目清单由马森·卡特尔·麦基合伙公司提供
- LEED白金级媒体发布温哥华会议中心的好意
- 设施服务指南 - 绿色实践温哥华会议中心的好意
- 可持续活动指南温哥华会议中心的好意
林德赛科尔,主任加拿大的可持续发展解决方案小组他是会议中心项目的LEED顾问。因此,她参与了项目期间发生的许多变化和改进,从业主最初的可持续发展意图的推进到会议中心运营商进行自己的研究并进一步推动LEED计划的方式。这个项目的独特之处在于当地专业社区的参与程度;在设计过程中,一个由温哥华建筑师和工程师组成的小组被邀请组成了一个公正的专家/评审员/评委小组,以便他们能对设计的细节提出自己的意见。
协作工作
Stantec咨询公司代表业主,BC Pavilion Corporation (PavCo),他们的建筑目标是LEED Gold。建筑需要一个新的机械系统,而不是修改现有会议中心的机械系统,以便将空气引入新的附加部分。在很大程度上,是新的机械系统将设计引入了LEED白金级的领域。BC馆公司通知,加拿大绿色建筑委员会(CaGBC)、一个姐姐组织美国绿色建筑委员会(USGBC),授予了会议中心LEED白金认证(52分)2010年2月,仅仅一天后,林赛·科尔和雅克Beaudreault采访了这个案例研究。
ALT = “”
LEED白金
“工程师为暖通空调系统所做的能源建模,最终比安装和测试其效率后的情况保守得多,”科尔说;这是该建筑从黄金水平上升到铂金水平的主要原因。当建筑获得LEED白金认证时,一部分认证费用会返还给建筑的所有者。
运营商
根据Cole的说法,在规划建造新的LEED建筑之前的10-15年里,现有会议中心(位于新建筑旁边)的运营者一直在遵循严格的绿色实践。“所以他们在这个项目上给了我们很大的帮助,”科尔解释说。“他们感兴趣的是确保新建筑遵循绿色清洁系统、可持续废物管理实践、推广绿色运输方法、先进的机械能系统计算机程序和控制,以及整体绿色运营管理实践。”
在奥运会开幕式后,运营商已经让他们的工作人员做好准备,以持续测量和核实大楼里的系统是否按照设计的方式运行,并确保系统得到妥善维护。“他们真的看到了付出额外努力的价值。对他们来说,环保主要体现在他们的清洁方法上,以及他们为住户提供食物的方式上。”科尔说道。“他们是这个项目的核心,因为他们想让他们的会议中心尽可能的可持续发展。”
对于运营商的努力下,该项目还囊括了耐久性另一个LEED点。This particular point is not available within the USGBC rating systems yet, but the CaGBC awards it when a plan is proven to “minimize materials use and construction waste over a building’s life resulting from premature failure of the building and its constituent components and assemblies” (p. 65 of theLEED绿色建筑评级系统)。“这一点确实是运营商展示了他们的建筑计划的结果,”Cole说。
ALT = “”
栖息地的架子上创新
除了建筑内引人注目的节能机械系统外,该项目最具创新的方面之一是建造了海堤,它是人工建造的海洋栖息地墙的两倍。通常,当建筑物建在海洋栖息地之上、之上或附近时,必须首先建造海堤来保护自然野生动物。
由于建筑物的地基延伸的三分之二出过洋,发出要求施工队联邦渔业,以确保该项目成功地保护海洋生态环境。设计团队决定一步走联邦政府的要求,为了既保护了自然生态环境,而且还可以帮助宣传该地区的重建。因此,海堤设计在海堤的台阶面,以培育新的栖息地成长。“我们开始叫海堤栖息架来代替,”科尔说。
设计特点
设计特点
木头墙

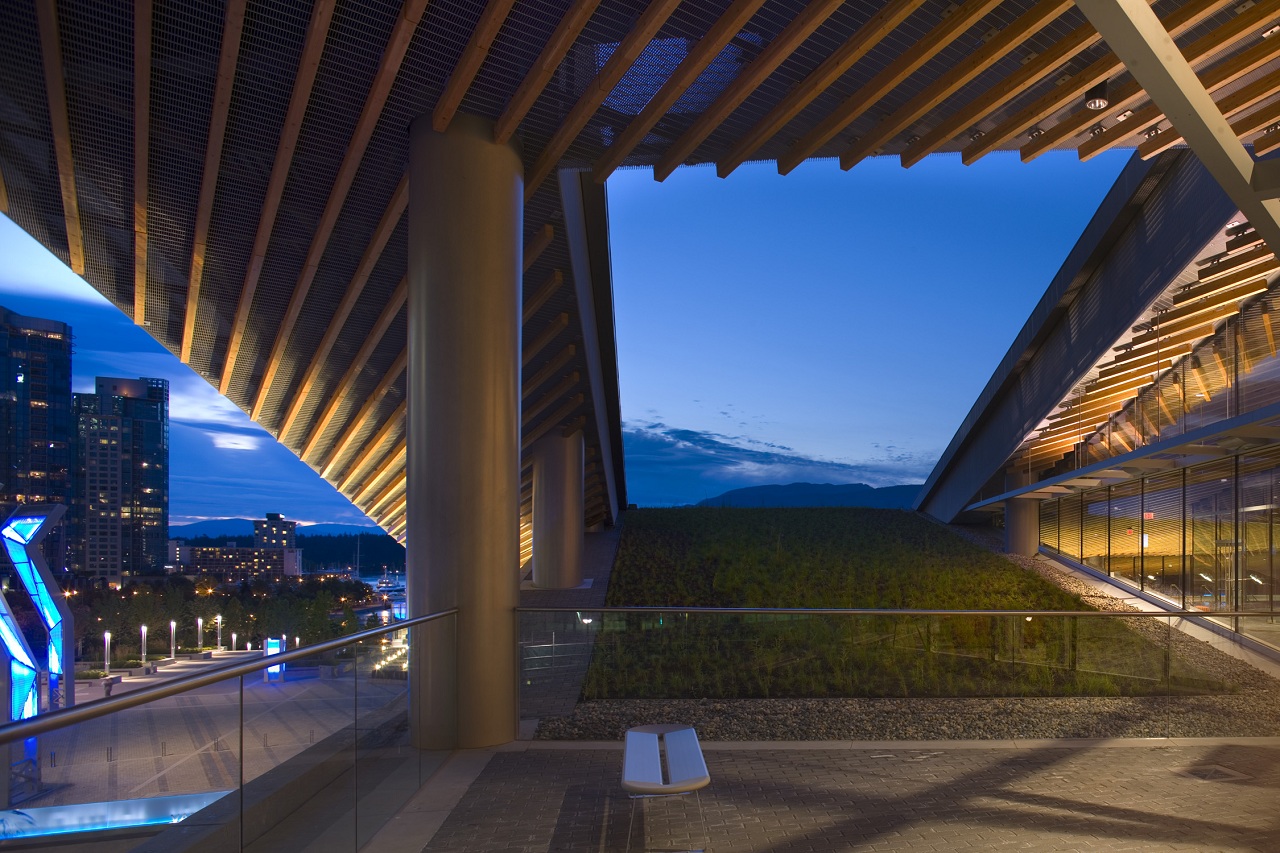

木,一种传统的内部装饰材料,被用于现代方式的会议中心。道格拉斯冷杉板条(本地收获)沿着屋顶平面的下方。它们的线条有助于清晰地表达斜坡的变化,甚至从远处建筑外围的有利位置,因为它们可以通过建筑的外部看到玻璃幕墙。他们还低于大型室内地面空间提供规模感。
ALT = “”
木材的尺寸特性被用于美观的优点,在一些建筑物的墙壁表面。铁杉材(也当地收获)切成块,组装成将其沿电梯走廊等大型公共场所施加的纹理,几何图案。
景观人居
对于一个密集的居住环境来说,最紧迫的问题之一就是有足够的绿地。在留出绿色空间和优先次序方面,温哥华已经展示了一个渐进的规划实践的历史生态问题因此,获得LEED白金认证的会议中心并没有改变温哥华的总体方向。“温哥华已经相信可持续发展,”雷丁顿说。
该建筑物的所有者,BC馆公司(PAVCO),不列颠哥伦比亚省的皇冠公司,是高标准的绿色环保的发起者,根据Beaudreault。“他们制定的政策和设计原则。他们坚持认为,这是纳入大楼建设是有道理的,并为建设长期目标,”而不是敷衍地履行一切LEED要求。

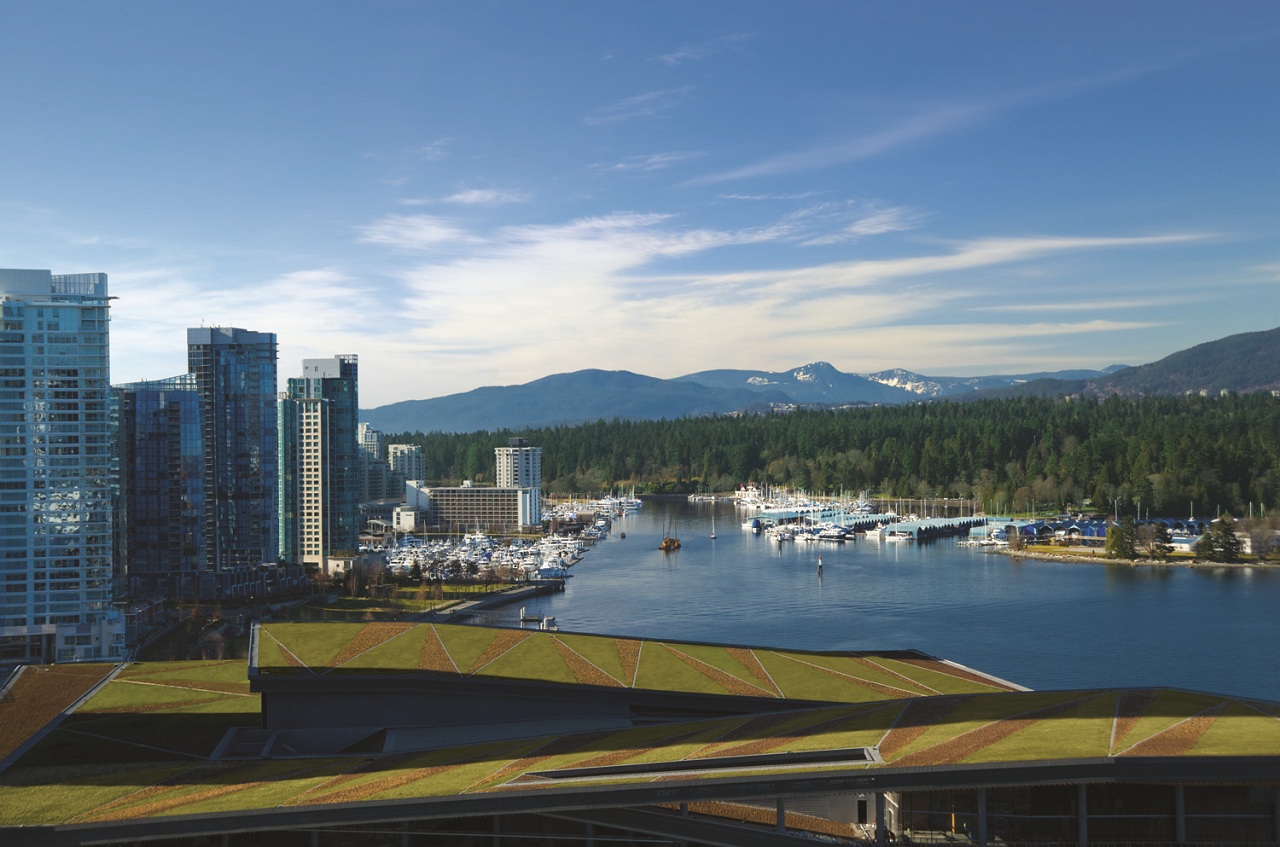

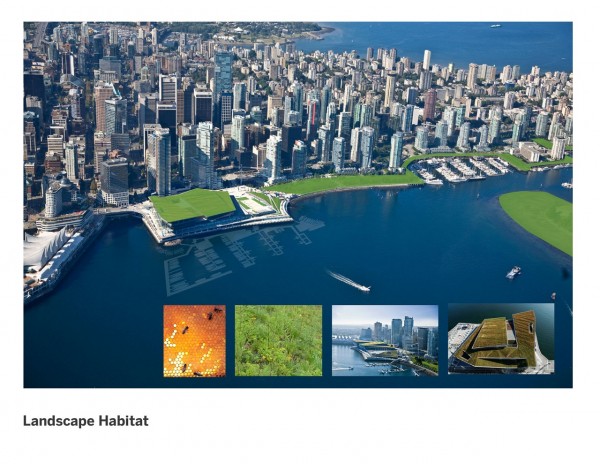

该建筑最引人注目的绿色特色之一是它的六英亩的生活屋顶(北美最大的)。由于建筑的功能是公园系统的延伸,在连续的滨水绿地环中起到连接的作用,因此这一特点完全符合建筑的目标。它是惊人的40万本地植物和几个蜂房的家。
人居环境
会议中心独特的形式是为了回应内部需求和外部的影响。它容纳了各种各样的功能性,包括100万平方公里的空间。9万平方英尺的会议空间(包括外部广场、走道、舞厅、会议室和展览空间)。因此“屋顶的几何形状试图做两件事,”雷丁顿说。“舞厅需要又大又高。其他室内空间需要缩小规模,降低天花板的高度。大厅需要容纳多种视野。最终,LMN设计出了一个包含倾斜屋顶平面的建筑形状。“这些形状是地面的延伸,反映了该地区的地形,它们帮助建筑融入海滨。”现有的栖息地为斜坡提供了参数,”雷丁顿说。
为了提供其内部和外部之间的连续性,整个建筑周长上釉。“为了使这成为可能,”雷丁顿说,“大堂和其他公共空间占据了建筑的外部空间;更多的私人区域位于建筑的核心。为了避免视觉干扰,Beaudreault说,“对于帷墙,我们使用玻璃鳍作为结构支撑,而不是铝竖框,这样就不会阻碍向外看水和山的视线。”这一透明的边界有助于将40万平方英尺的土地连在一起。步行道、自行车道和中心提供的建筑外围的开放空间。
自然通风和广泛采光不仅有利于建筑的可持续发展目标,同时也提升了用户体验。它承认自然光进入空间玻璃窗的慷慨的金额需要特别关注的细节,特别是要确保其耐用性。
海洋栖息地
生态方面的考虑并不仅限于水位线以上的担忧。沿着海滨,人工渔礁避难所鲑鱼,螃蟹,海星,海藻,和其他海洋生物。具体的裙子从公共走道入海港的下面五个层次下台。潮汐海水造成每天冲洗。这条裙子的设计与海洋生物学家和其他顾问输入,使其模仿自然的环境,并制定计划,以恢复200'-0" 连续海岸线的栖息地。
公用系统
该项目的公用系统具有一些新锐可持续性元素。Potable water use has been reduced by 60 to 70 percent over typical convention centers by taking black water -- the building’s own sewage water -- and treating it sufficiently to make it usable for gray water applications (e.g., irrigation during the dry season, toilet flushing, etc.). In fact, over 80 percent of the building’s gray water needs are met in this way; a 10,000 gallon storage tank is constantly being replenished. The center also has a desalinization plant on site, which draws water from the harbor and processes it to meet additional non-potable water demands.
据Beaudreault,建筑物的机械系统实际上超过了可持续性方面最初的预期。说Beaudreault,“原来的机械计划是加拿大广场的工厂延伸到加热和冷却新增加的,但没有财政工作了。因此,我们设计了一个新的机械系统,利用海水冷却/加热通过热交换器。我们最终有了自己的工厂,并且没有为机械工厂的面积做计划,所以这是一个需要解决的问题。它给了我们一个曲线球。所用的系统类似于地热技术,不同之处在于距离海港热泵管下水,这是海水的恒温是,用于加热和冷却建筑物。在非常寒冷的天气,蒸汽增强了加热系统。机械系统上的需求也由活屋顶,其充当绝缘体降低。
有关公用系统下载的附加信息管道平面图,塞米松卡特尔麦基合作伙伴提供。
结构工程
结构工程
会展中心扩建工程|撰稿Glotman辛普森
用模糊顶闪闪发光的宝石,认证的会展中心西新LEED白金是玻璃,木材的和蔼可亲的交融,以及钢在广阔的自然土地下形成绿色屋顶。人们期待已久的温哥华会议展览设施扩建于2009年4月启用,以满足温哥华日益增长的会议展览空间需求。
结构性解决方案
在早期的工作中提出的结构性解决方案的心脏是为多层桁架定期海湾,一些近100英尺高,和梁锚定于抗震设防偏心支撑体系的海湾。
BIM聚光灯

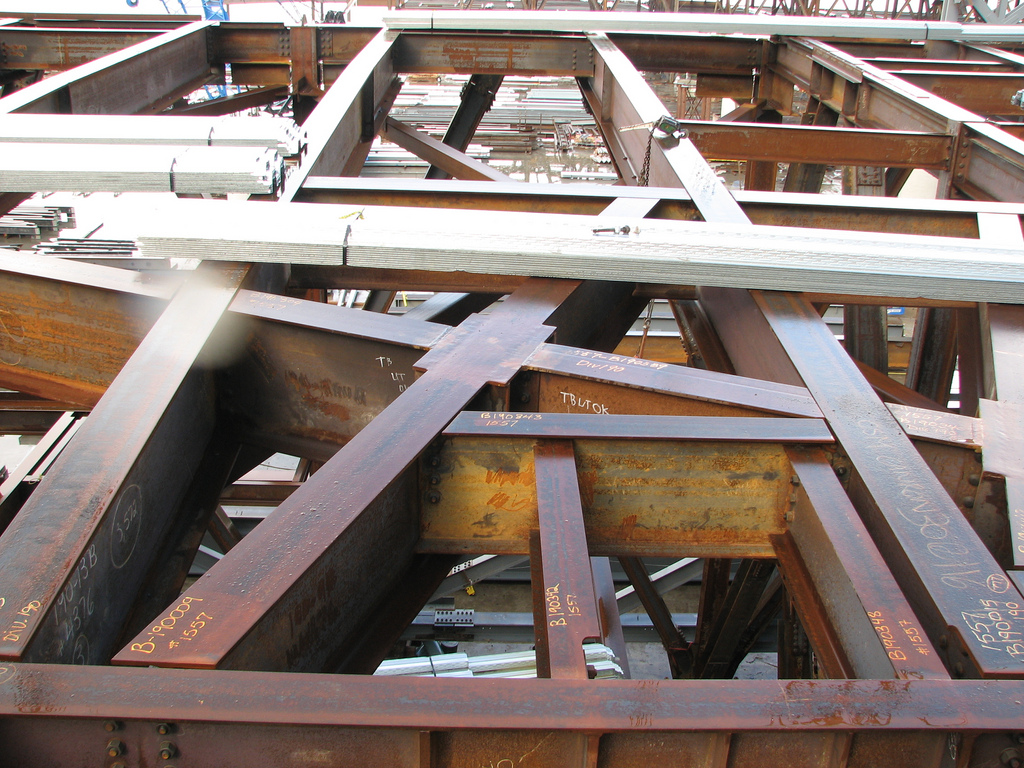

图1:其中一个Tekla 3D钢模型准备在Glotman Simpson的设计办公室,用于设计、可视化、材料跟踪、投标和协调。模型被提供给钢铁制造商,供他们开始制作车间图模型时使用。
图2:偏心布雷斯湾锚地的抗震设防 - Tekla的图像。

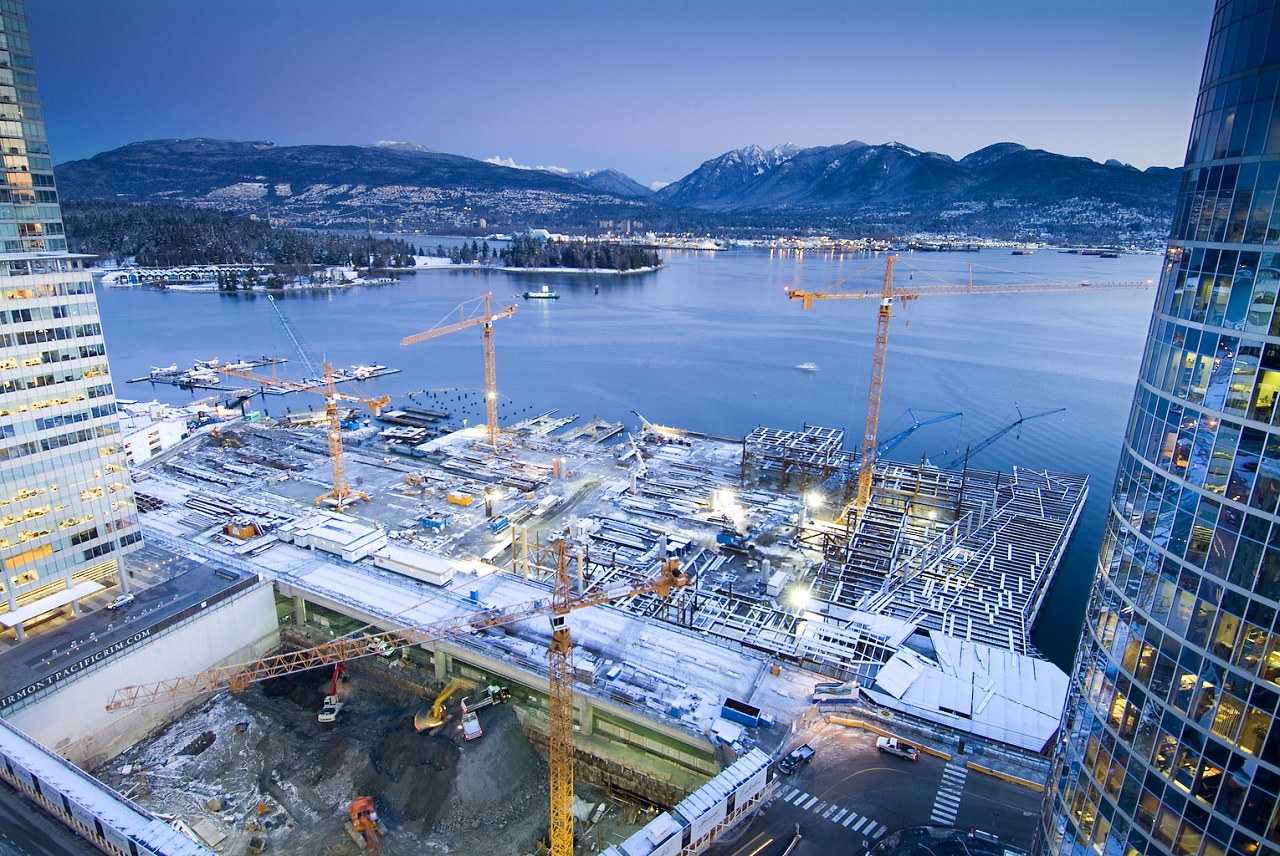

在这个17498吨、占地约42万平方米、为适应建筑使用而设计的不规则独特结构的钢建筑中,初步估计的钢量与最终建成量之间的比例在5%以内。钢材交付的协调性和速度的成功归功于工程办公室使用Tekla steel详细软件来准备投标项目。由Glotman Simpson和Canron Western承包商开发的“BIM”流程鼓励对钢结构进行快速无纸化审查,使制造过程快速进行,项目团队保持知情和参与。设计Tekla模型接受了建筑Revit 3D输入,解决了倾斜和不规则形状的建筑形式的几何难题。Tekla输入到SAP2000进行结构分析,保持精度和确保可靠的设计。这些程序提供的可视化说明了在制造前的设计机会和潜在的问题。通过设计和制造的材料跟踪,可以充分利用采购前的钢材和维护预算。
要同时容纳15000名游客,可容纳5000人用餐,大型空间和开放体量的建筑是必不可少的。为了避免挡住附近高层建筑居民的视线,屋顶的高度受到了限制,给建筑物留下了最小的深度。为了优化深度并在重载的情况下实现大跨度,采用了独特的多层深桁架布局来容纳适合建筑功能的门开口和通道。
有支撑的海湾有非常大的力量转移到甲板上。格洛特曼·辛普森要求所有锚栓用钢模板,并在甲板上浇铸重型锚栓系统。
斜列
倚柱提供了在震区一个有趣的挑战。Glotman辛普森设计了一个解决方案,不仅解决了一个新的和独特的方式问题,而且还提供在同一时间,以地震安全性奖金的贡献。偏心支撑托架被选择用于横向负载电阻但像他们需要自由地在每个方向上以消散地震能量同样屈服并允许灵活性而不失效所有钢支撑系统。重力在重力载荷的27%诱导横向力从倚柱比相关联的地震力大得多,并会造成渐进得到仅在一个方向 - 不可接受的结果在地震载荷。
为了解决这个问题,Glotman辛普森设计了一种独特的对角支撑与一系列盘式弹簧垫圈,可以维持倾斜柱横向力,但组成的线性弹簧允许而不会被完全拉紧或在摇摆的每个端部松散移动。虽然完全平衡负载(通过试验确认),支架力随着朝向倾斜列方向上的建筑摇摆和降低建筑物摇摆相反时。在摇摆力的变化提供作为自我为中心的建筑地震抵抗机制的净矫正力。支具,地震偏心支撑行事独立,使偏心支撑,有效的功能,另外,提供了一种自定心力,提高建筑物的性能。自定心技术是一些在地震区今天最新的研究课题和新的会议中心现在可以从建筑物的世界上独一无二的自我为中心的解决方案中获益。和雷竞技一样的APP专利申请过程中的这种技术。
关于Glotman•辛普森咨询工程师
Glotman•辛普森是北美首屈一指的结构工程公司之一。我们提供的商业,机构,工业和住宅设计领域的客户领先的结构性解决方案。随着过去45年完成了4000项目,我们已经证明了我们提供创新和具有成本效益的答案是最复杂的结构性问题的能力。创造思维,巧妙伪装的工程师。
有关其他Glotman辛普森项目点击这里。
