建造温哥华会议中心的栖息地裙

下面是一些摘录自合同提交主要集中在设计过程中，制作和安装的栖裙的礼让WorleyParsons加拿大有限公司．请参阅附件简报设计规范、所用材料、项目成本和项目时间表，也由WorleyParsons加拿大有限公司提供。

---

本次提交的作品特别关注于“鱼栖裙”的设计、制作和安装，该作品于2008年5月完成，耗资830万美元。该设施的三个海上周边面都采用了生物工程结构，由一系列台阶、预制混凝土长凳组成，预制混凝土框架支撑，并连接到一个特殊设计的现浇混凝土梁。从设施向外延伸，并向下延伸至整个17英尺的潮汐范围，栖息地裙边的设计是为了最大化垂直和水平的生态连接，将为潮间带海洋生物的多样化混合创造栖息地。

设计过程

当决定使用最合适的材料来实现栖息地裙摆的目标时，结构工程师出于几个原因选择使用预制混凝土组件。首先，框架和长椅位于潮汐区，暴露在波浪力和漂浮的碎片(如原木)的影响下。混凝土由于它的质量，它比其他材料更能抵抗向上的海浪冲击和碰撞造成的凹痕。其次，栖息地边缘必须通过提供理想的生长条件来促进广泛多样的海洋生物的快速殖民。暴露的骨料混凝土表面可以最好地复制自然海岸线的条件，表面不会腐烂或随着时间的推移恶化。最后，栖裙框架连接到一个具有典型施工公差的现浇混凝土基础结构上。通过使用预测钢钢筋并通过关键的剪切方式，将预制混凝土框架完全锁入基础结构中场铸填充部分能够容纳在基础几何上的大偏差，同时仍然保持对齐和居住裙框的美学。

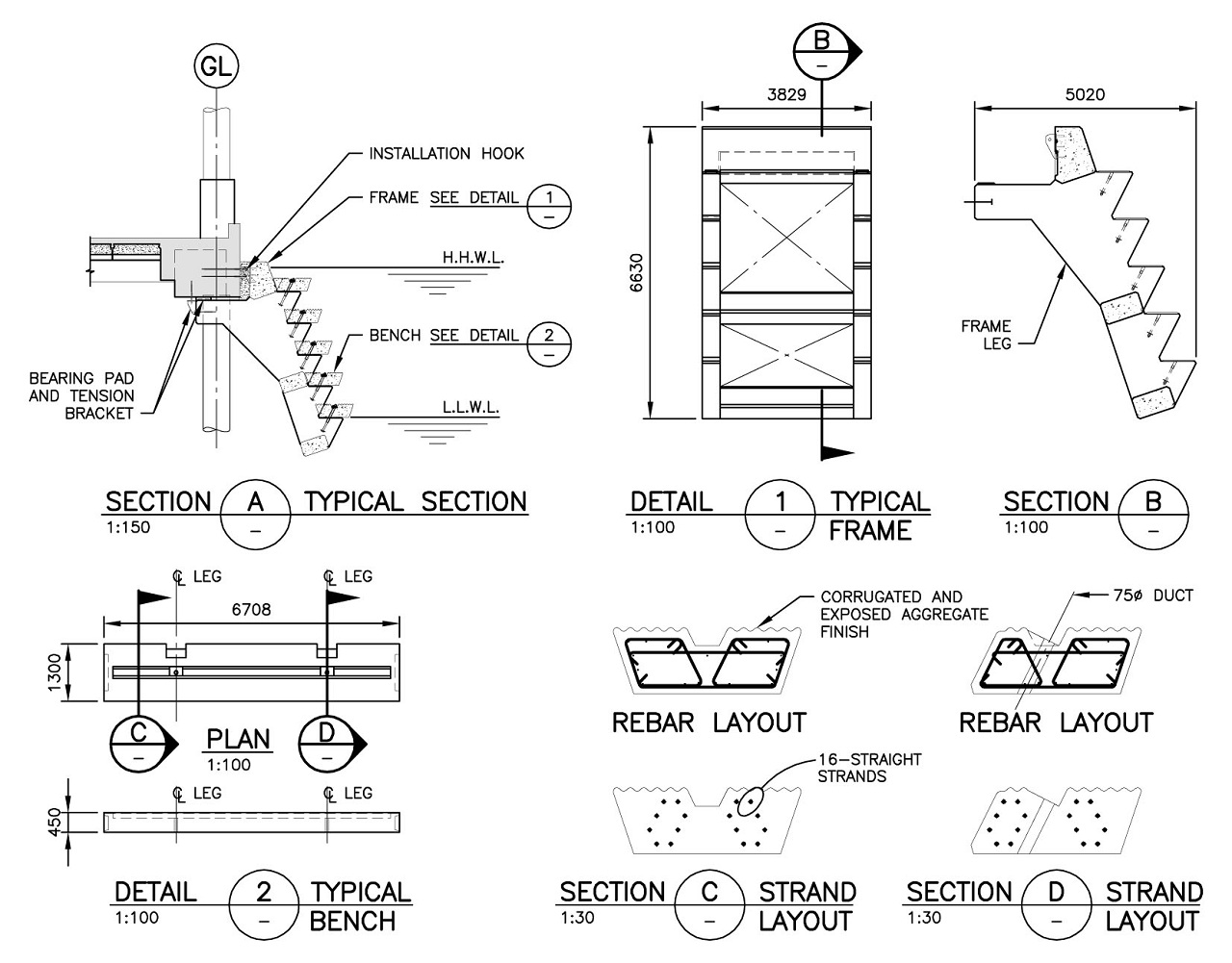

habitat裙框具有独特的几何形状和连接要求，防止了预应力束或后张筋的加入。相反，框架腿，将抵抗拉力和弯曲力，是沉重的钢筋用规则的变形钢筋限制任何混凝土裂缝的宽度，防止腐蚀。

栖息地的裙凳用钢丝束进行了预应力，以进一步限制混凝土裂缝的宽度。此外，为了促进海洋生长，在长椅的顶部添加了几个特征。在每个长椅上都有一个连续的凹陷，或槽，这样当海平面随着潮汐下降时，水就会留在长椅上形成潮汐池。其余的顶部表面是波纹状的，以暴露混凝土中的骨料。

为了延长结构的使用寿命，并增加整个项目的可持续性目标，指定了低渗透性和约25%粉煤灰的混凝土配合比设计。

最后，特别注意确保结构系统可以很容易地安装，以减少项目成本，并将对工人安全的风险降至最低。为此，设计了临时安装挂钩，以支持在基础上的栖息地裙框架，以便框架可以夹在基础上，并在施工期间由重力固定到位。这些长椅也被设计成在施工过程中可以被重力固定。

制造

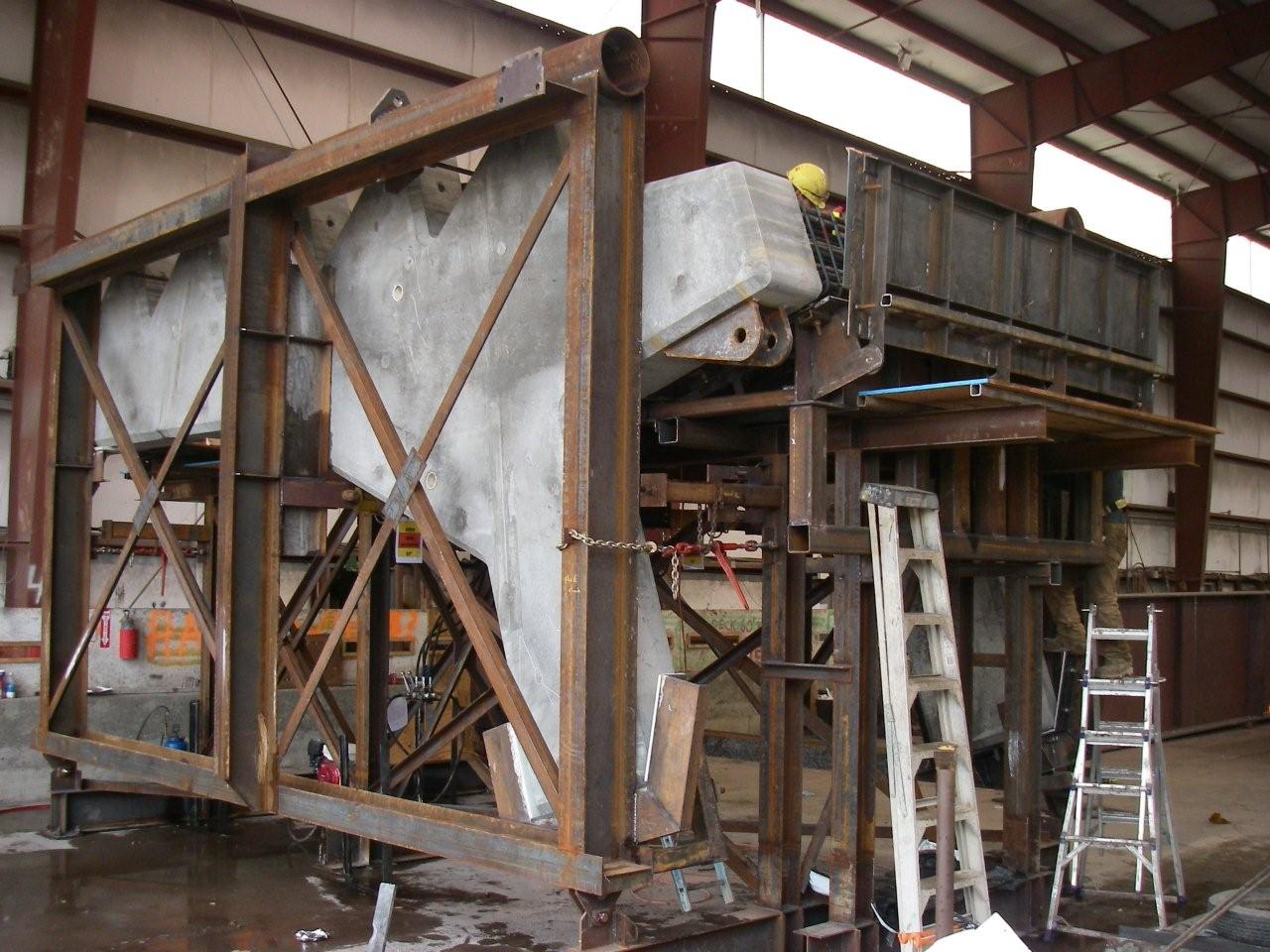

栖息地裙部组件的独特几何形状被证明是一个挑战，但这个挑战很容易被预制体克服。框架是在两个阶段的过程中制造的。首先，框架腿浇铸在一个特殊制造的钢形式，沿弯曲的角落和铰链释放机制的倒角。然后，一条左腿和一条右腿被固定在另一条特别制作的大型铸钢框架上。一旦固定好，每个重达13.0吨的支柱，加上几十根突出的钢筋，被旋转90度到位，这样三根连接的梁就可以被浇铸。完成的42.9吨的框架使用特制的钢支柱吊装和运输。

为了在长椅的顶部达到所需的表面光洁度，多达5个长椅一次被浇筑在一个预应力床上。许多试验浇筑是在达到最佳波形和暴露骨料混凝土完成前完成的。在混凝土固化后，通过使用表面缓凝剂和喷砂来实现外露骨料面漆。

安装

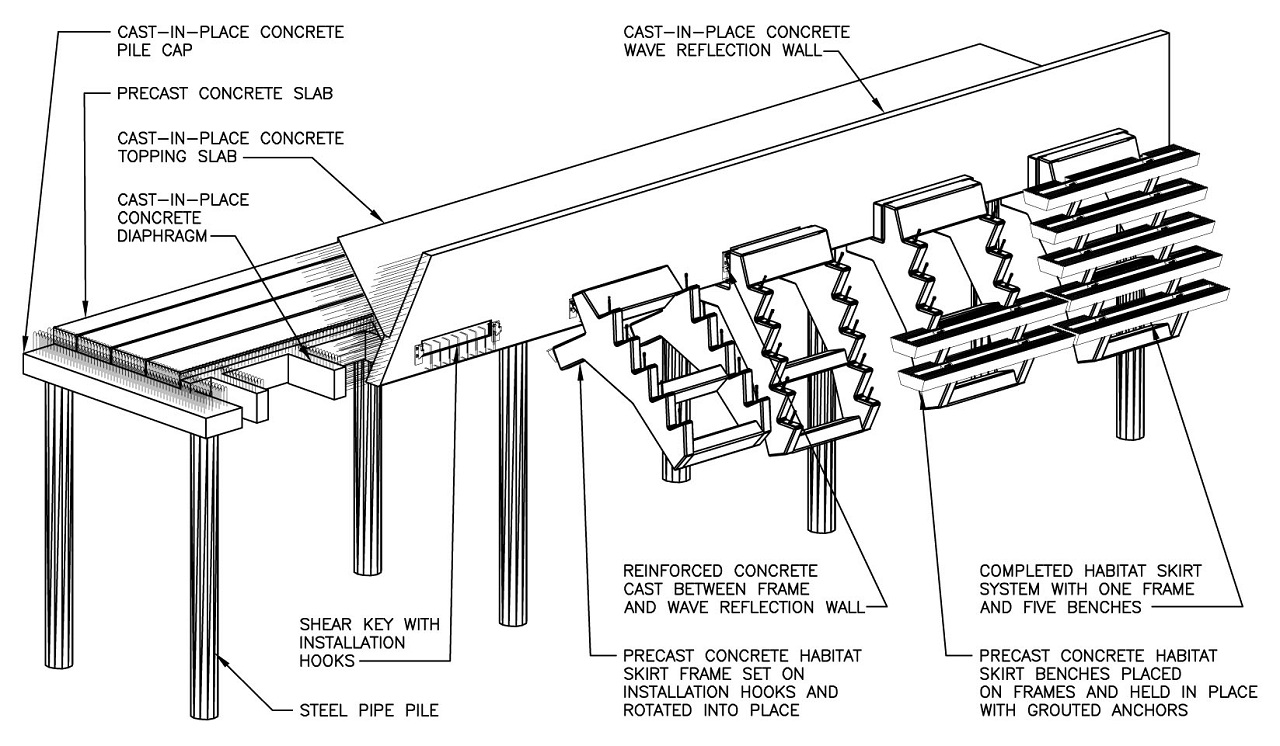

结构工程师在设计过程中对安装程序的特别关注，以及预制装配线的安装挂钩的广泛准备，使得居住裙架和长椅的安装速度比任何人预计的都要快。76个框架是在4天内用300吨的海上起重机安装的。将框架挂在安装挂钩上并在基础下旋转后，在支架的后面安装塑料垫片作为临时承托垫。预制体一旦挂到位，就使用液压千斤顶略微旋转框架，用用环氧粘合剂锁定的预制混凝土承重块替换塑料垫片。然后对框架顶部和安装吊钩周围的基础之间的间隙进行了加固，形成，用混凝土浇筑。

这些长椅上还放着一位海军陆战队员起重机．然而，预制体选择了不受潮汐影响的安装时间表，而是在潜水员的帮助下安装长椅。潜水员用了4天时间将362张长凳引导到放置在框架上的橡胶支座上。另一组工作人员紧随其后，安装螺纹锚来固定长椅。
