雨水

雨水流量设计计算

的雨水管理及排水系统地图(图11)比它的位置更重要，正如在右边显示的包中的最后一张图所示。它的计算形成了这个设计，并确定了所需的建筑立面。一个地形分析确定要产生雨水径流这个项目的集水区。任何雨水汇水区域内的径流(用第11页上的破折号来描绘)需要由设计来管理。预计集水区以外的雨量不会影响雨水流量的计算。该项目的集水区[或排水区(DA)]被发现为1.6英亩(如图11所示)。

理性方法(问=美国中央情报局)用于确定该1.6英亩集水区的10年风暴潮流量。Rational方法已经存在了大约100年，对于这样的应用程序来说，它仍然是一个很好的工具。

问=以立方英尺峰雨水流每秒（CFS）。
C=径流系数，或在某一集水区表面实际产生雨水径流的降雨比例。数字越大，表示越不透水，1.0是绝对最大值。C= 0.7。
我=降雨强度，单位为英寸/小时。我将随风暴事件频率而变化。
一个流域面积(以英亩为单位)。

由于1 CFS等于每小时几乎一模一样1英亩 - 英寸，这些变量平衡的尺寸方便地允许洪峰流量，问慢性疲劳综合症。

Tc=集中的时间，或1.6英亩流域的所有部分达到流量峰值所需要的时间，问，在低点（在该设计中单个路边入口）。Tc被确定为5分钟。当使用合理的方法时，它假设降雨强度，我，会在集水区的集中时间内持续发生，Tc。

这些计算的结论是会有一个峰值流量，问10年的风暴在这里形成了8个cfs。具体来说，一场每小时7.07英寸的降雨，在1.6英亩的土地上持续5分钟，就会产生8立方英尺的雨水。(这也被称为问10表# 11）。这种设计可以进行一次问10计算。

分流器

1”及以下的暴雨所产生的雨水会流入单一路缘的入口，并经由15”的钢筋混凝土管道(及/或管道内的4”低流量孔口管道)流入一个模组化的市区湿地。

超出1” 不限雨水流降雨深度分离出来，直接路由至18” 主钢筋混凝土管（RCP）排出管线。通常被称为一个“离线”设施，从大的暴风雨事件期间再悬浮，向下游输送被困在模块化湿地分流器防止污染物。

在该“分流器详细信息”图纸雨水管理简介及详情(如图9所示)很好地说明了这一概念，并为讨论提供了很好的可视化帮助。表11中的公式显示了如何计算分流器正常工作所需的海拔高度。

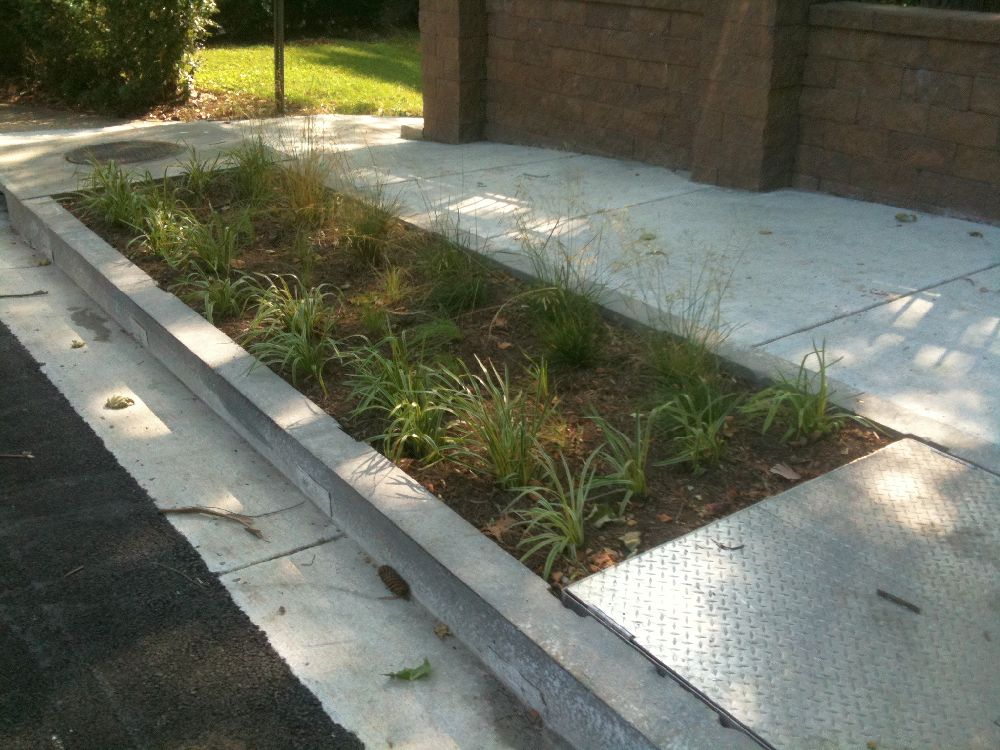

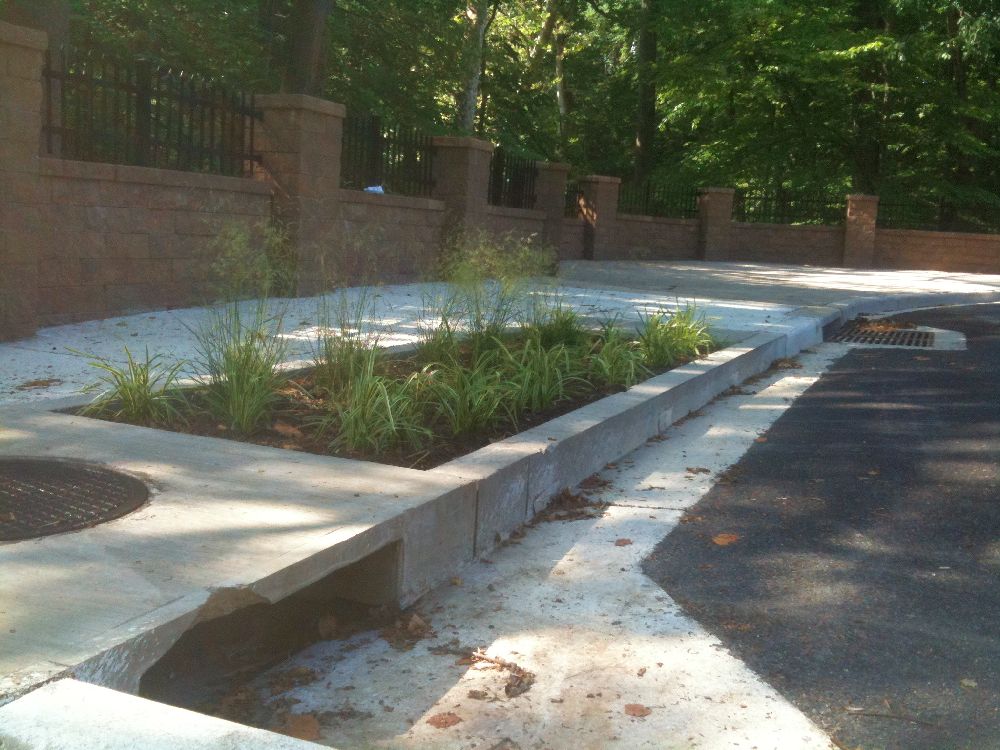

模块化的城市湿地单元

分流器保护了该项目单一沿河入口下游模块化城市湿地单元的完整性。绝大多数的暴雨事件(约90%)导致的降雨径流不足1英寸，产生常规的和可控制的流量，这些流量在排放到环境中之前很容易处理。这种雨水处理发生在模块化的城市湿地单元。湿地单元虽然有自己的综合高流量旁通管道，但并不打算容纳大量来自路边入口的雨水。如果发生这种情况，湿地单元内的植被、土壤和砾石将受到高流速的破坏。

模块化湿地详细(图10)展示了本项目中使用的模块化城市湿地单元的平面图和立面图。这个特殊的湿地单元是线性抑制型，由加利福尼亚Oceanside的模块化湿地制造。模块化的湿地单元通过捕获、筛选、沉淀、过滤、生物滞留和流量控制的组合来处理暴雨水流。

城市湿地单元的排放和高流量(超过8 cfs的流量，被分流器短路)沿着主要的18“RCP运行进行现场连接。在主管道运行期间，雨水进入项目的单个人孔。下游的沙井，雨水通过一个新的台阶/跳水池泄漏，只要它是通过新的挡墙运输。

步骤/跳水池

步骤/跳水池提供至少三个不同的功能。首先，它从主口的雨水流，这可能会达到显著水平消散液压能量。其次，它可以作为一个雨水质量管理装置，因为它提供了发生沉降的机会。这是特别重要的考虑，任何显著流绕过的城市湿地本来不会接受任何的质量控制。三，设备的跳水池部分允许一些浅层地下水补给的机会。在跳水池下游的乱石功能提供了防止水土流失，然后河岸侵蚀的雨水终于流保护进入蒙哥马利县的Sligo小河。YouTube影片向右使得它更容易看到在完成项目现场的这些不同特征的相对位置。

雨水流量剖面

雨水管理配置文件和图纸(见表9)显示了用于雨水中心线配置文件的标准格式。这些图纸的目的是显示上述讨论的所有雨水流量管理装置和管道所需的正确施工标高。

乍一看，您可能会认为这个配置文件代表了从页面左到页面右以一致的方向流动的水，但是它定义了项目所需的场地高度，而不是实际的雨水流向。值得注意的是，雨水从城市湿地的入口流向西北方向，而当离开城市湿地单元时，雨水却从相反的方向流向东南方向。(要得出这些关于水流方向的结论，需要对平面图进行审查。)

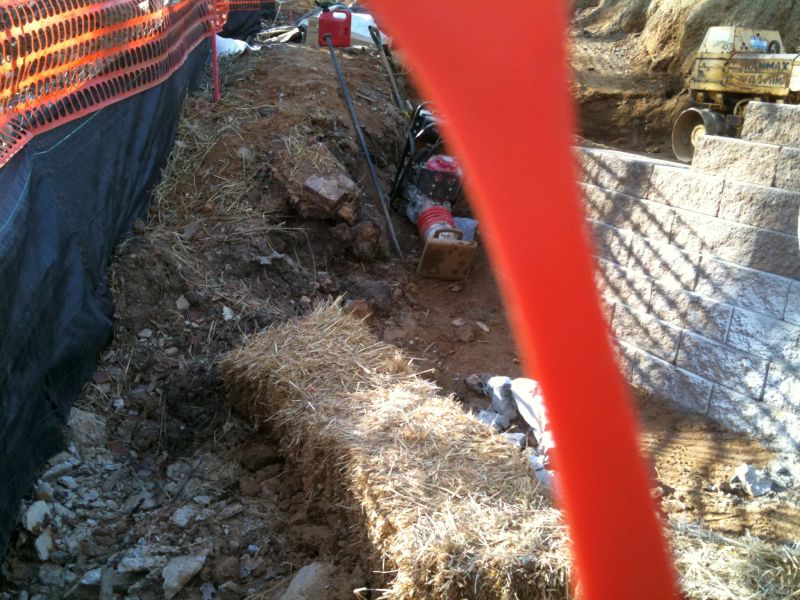

挡土墙

挡土墙及土工合成材料加固

这挡土墙设计采用联锁砌体单元体系[分段挡土墙(SRW)单元]，如图所示挡土墙的细节(表# 6)。SRW单元被固定在一起。本工程的技术指标是Versa-Lok系统，这是一种专用的挡土墙系统。

该挡土墙的系带系统是一组水平的土工合成(高强度聚合物)加固网格，垂直地连接到SRW部分。Versa-Grid是该项目中指定的土工合成网格。因为它们是附在SRW单元上的，所以加固格栅是在指定区域内指定高度的预制板上铺开的。在挡土墙细节中给出的标高(图6)将这些土工合成的加固网格显示为细细的水平线。

绘图笔记强调加筋妥善安置的重要性。例如，除非6" 的回填已放置在他们身上没有被跟踪设备可以通过在增强电网。橡胶轮胎设备的运行速度可跨裸露钢筋网格旅行不超过5英里每小时。网格的高强度方向基质必须是垂直于壁，并且它必须在回填前指定的张力被连接到壁以特定方式。

有充分的理由对这些注释。加强电网的完整性是非常重要的，因为回填土放在他们的挡土墙提供稳定性。类似的设计允许使用的土工合成增强件“织物”（固体片材）或这些“网格”（开放式基质）。在这个项目的挡土墙10.5' 在一些地方高。加筋网格的五层被装配到在指定字段隆起这些最高壁部分如图中挡土墙的细节(表# 6)。

这个紧凑的项目基地位于马里兰州塔科马公园的林登大道，充满了有趣的特点和概念，可以应用到更大的项目中。项目建设由Rustler construction完成，于2010年6月完成。
