雨链和雨桶是节约用水和能源的聪明方法。进一步了解它们的优点和安装。

收集雨水

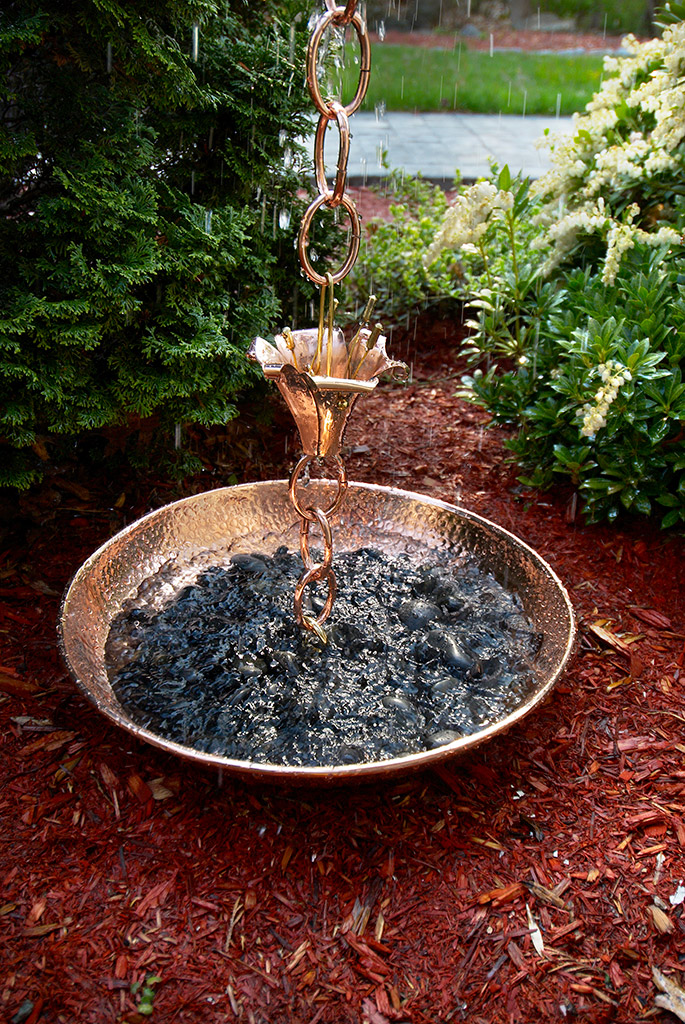

水链

雨水收集或收集在经济和环境上都有利于商业或住宅业主。据介绍,雨水收集是直接从落下的地表收集雨水家用雨水收集:信息指南,环境署的报告。雨水收集是一个理想的解决方案,以满足我们无休止的需要,以保护自然资源的需求继续上升。根据环境署的说法,收集雨水有以下好处:

  • 减少对可用资源的需求。

  • 减少污染的风险,因为更少的雨水被排放到排水沟和下水道,并最终流入河流。“通过减缓地表径流,环境收集雨水大大有助于减少雨水污染,并保持我们的水道清洁,”Kim Usry,ARCSA,AP的所有者水收集在弗吉尼亚州的里士满。

  • 减少水费。大约37%的家庭业主和几乎所有的工业和商业业主将经历水成本的显著下降。“灌溉是我们最昂贵的水费之一。仅用收获的水灌溉就可以为一个家庭节省很多钱,”乌斯利解释说。

  • 减少洪水和损坏的风险。雨水过多常常是下水道被淹、地下室漏水和地基被侵蚀的原因。收集雨水有助于保护住宅和商业地产免受上述昂贵问题的影响。

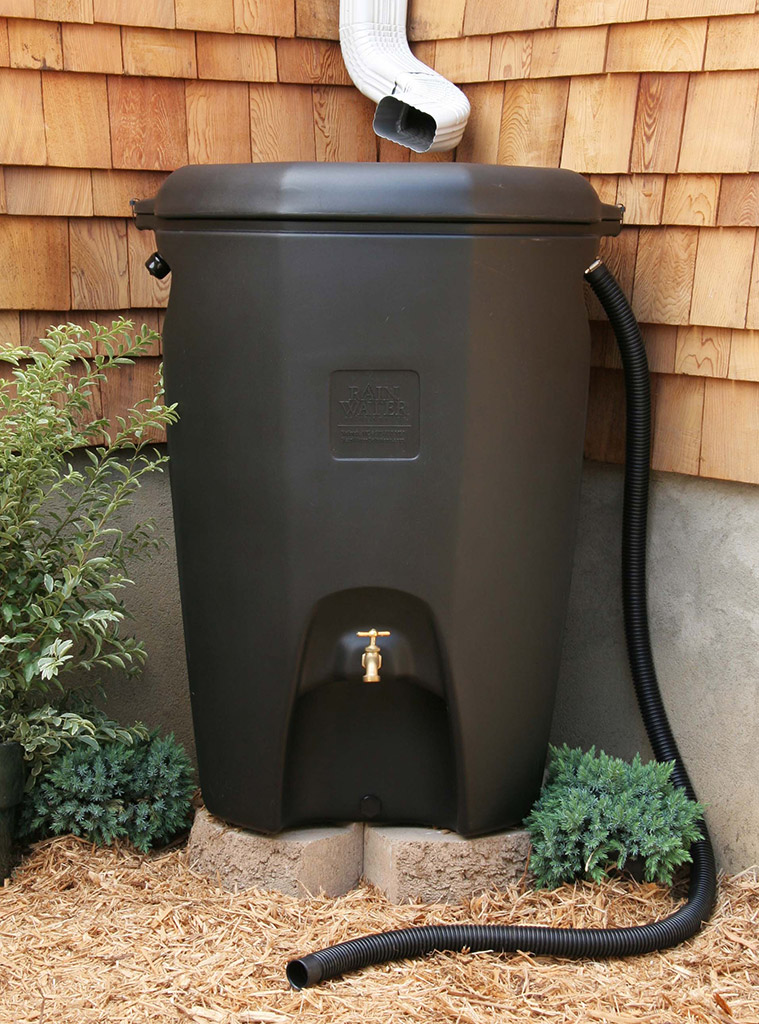

雨桶

雨水不含有通常存在于城市水中的化学物质,这使其成为理想的景观美化。收集雨水也可以让业主自由使用收集的水,而无需监管。乌斯里说:“在干旱和缺水的时候,收获的水可以避免越来越普遍的市政用水法规和费用,从而拯救你的景观、花园、池塘和池塘。”。

除了室外使用外,雨水也非常适合室内使用,因为它的矿物质含量很低。收集雨水的其他用途如下:

  • 洗头

  • 洗碗

  • 洗车

  • 洗衣店

  • 冲厕

雨水收集系统

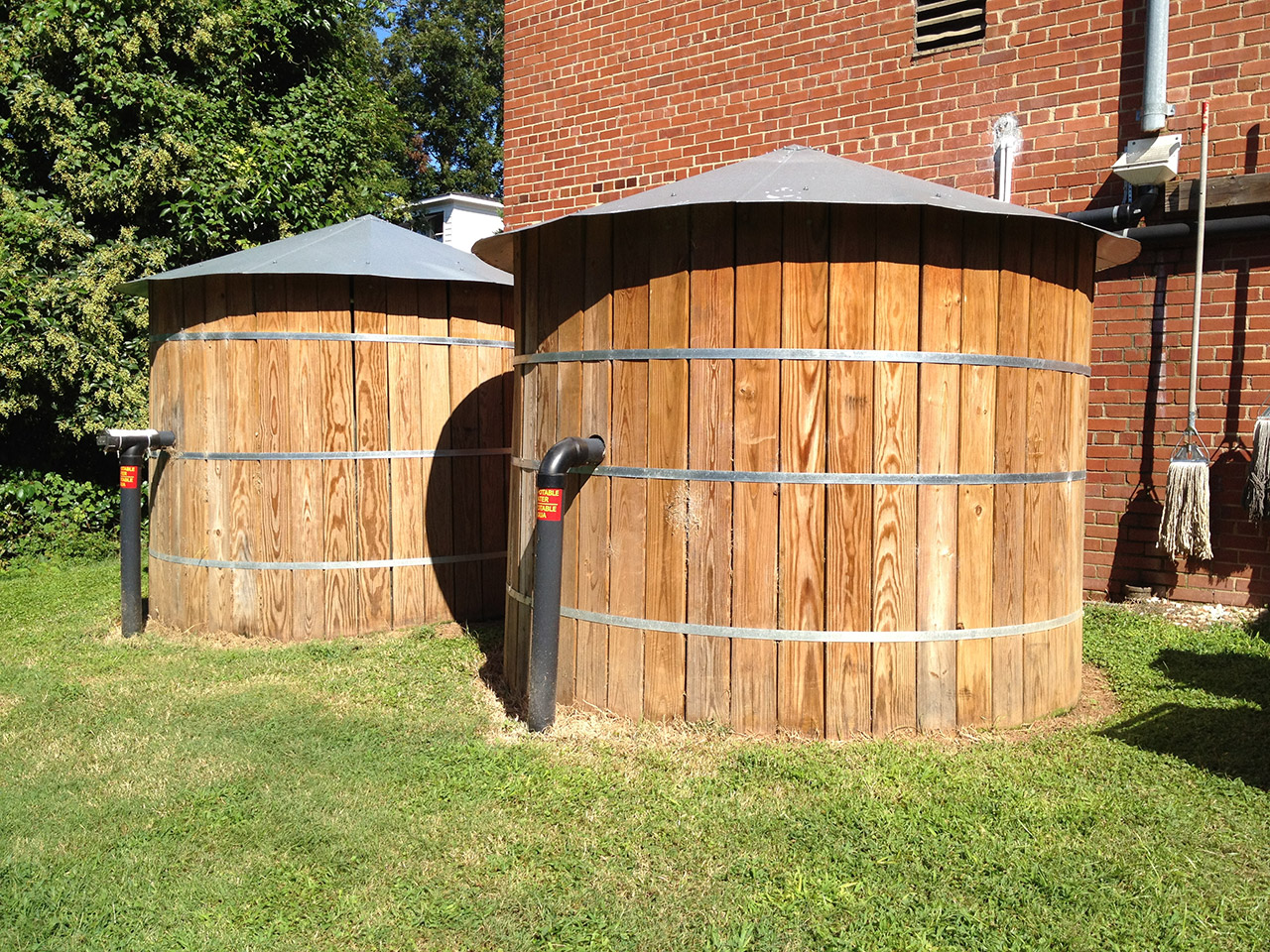

水箱

尽管雨水收集系统的设计从简单到精细,但收集雨水是一个相当简单的过程。当使用雨链将水引导到指定位置或存储设备时,可以创建集水系统。根据Usry的说法,雨链通常与雨桶或其他集水系统一起使用。乌斯利说:“人们通常看到的情况是,停止流入大型种植园、岩石花园或盆地。雨水链是传统落水管的替代品,有助于将水从住宅和商业建筑中引走。乌斯里说,雨链起源于日本,数百年来一直被用来将水引离和引至所需的地点,同时提供一个美观的景色和舒缓的氛围。

乌斯利说:“雨桶、水箱和蓄水池是收集水的储存设备。这些桶有很多形状和大小,从自制的回收泡菜桶到顶部有植物的罐子。更大的水箱和蓄水池有多种尺寸可供选择,可以在地上或地下。在美学上,每一种口味都有一种风格和体系。最终用途决定了你将要安装的系统类型,无论是饮用水还是非饮用水。

雨水收集系统适合你吗?

根据Usry的说法,雨水收集系统的成本可能有很大的不同,这取决于系统的规模和复杂性。乌斯利说:“雨水(桶)是最便宜的雨水收集渠道。“一个完整的家庭系统可以运行在3000美元到13000美元之间,其中存储罐是最高的成本。”根据Usry的数据,每加仑的成本从大约0.05美元的玻璃纤维罐到4美元或更多的焊接钢罐不等。在安装之前,业主应该评估系统可以收集多少水,以确定投资是否值得。

环境署的这一方程式可用于估算可收集的水量:

年降雨量(mm)x有效收集面积(m2)x排水系数(百分比)x过滤效率(百分比)x 0.05。

“有效收集区”是指雨水在排水和储存前降落的地面。例如,虽然雨链可以放置在从屋顶收集水的位置,但其有效收集区域可能仅为屋顶的一半。“排水系数”也称为“径流系数”,用于说明影响雨水收集量的因素,如径流和蒸发。环境署提供的排水系数见下表:

屋顶类型

排水系数

坡屋顶

0.9分

瓦坡屋顶

0.8分

碎石层平屋面

0.8分

最后,“过滤效率”是指过滤器将收集到的雨水输送到指定存储设备或地点的能力。如果过滤器效率值不是由制造商提供的,环境署建议使用0.9,这反映了标准收集系统90%的效率。

雨链很容易安装,但乌斯里警告说,在没有帮助的情况下处理高安装可能会带来危险。根据集水系统的复杂性,Usry建议联系挖掘机、水管工、屋顶工或电工(如适用)。

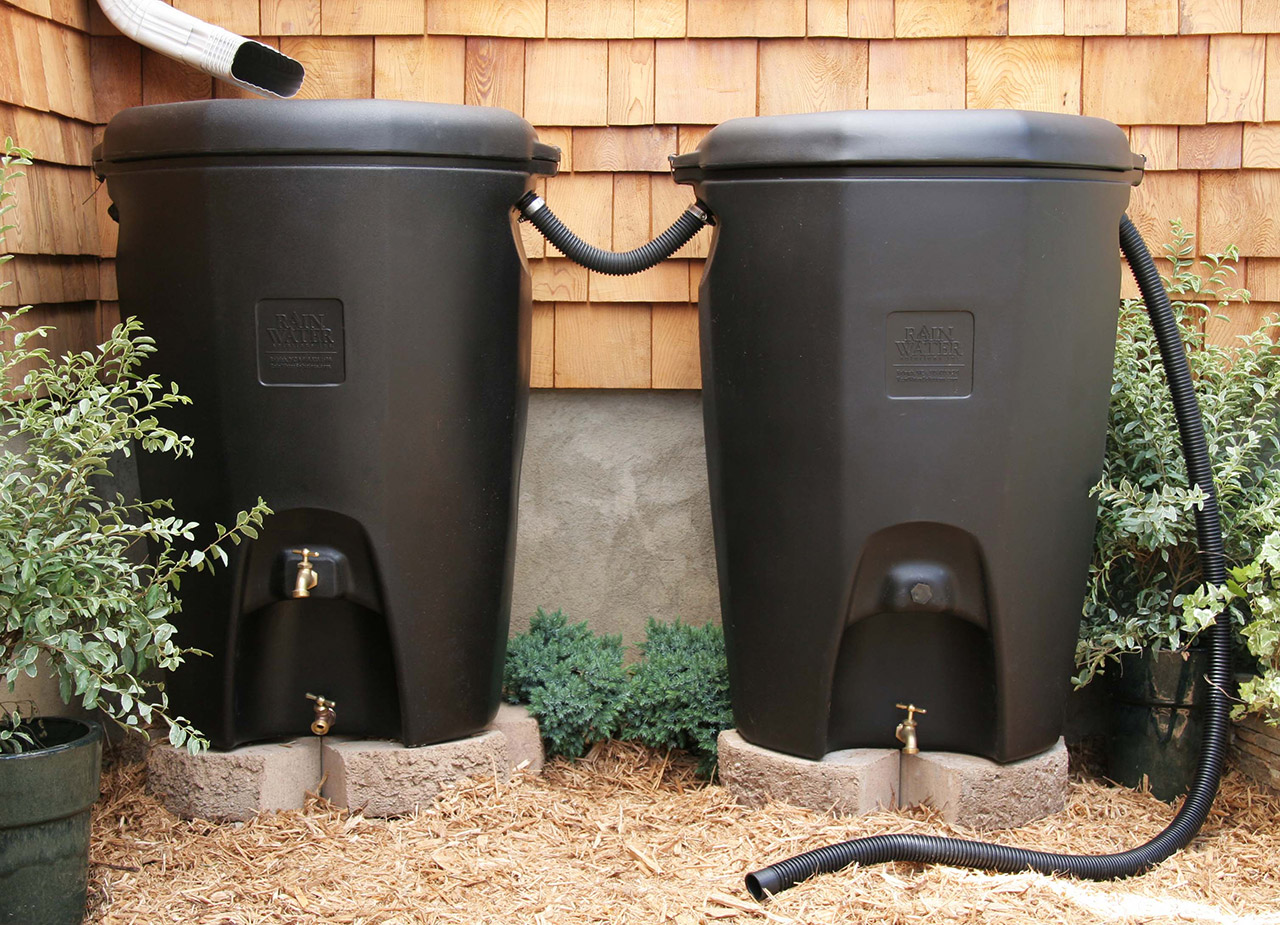

菊花链雨桶
