缓解电梯噪音的多户住宅建筑

撰稿

今天的现代中部崛起和高层豪华公寓和公寓楼提供了许多设施,以吸引潜在的业主。他们可以通过地板提供壮观的美景,玻璃天花板墙壁,地板上的高档饰面,风情美食厨房,所有的人能想的现代功能,以及一个主卧室套房,提供了一个恬淡安静的地方逃跑。在这些建筑类型,电梯成为垂直循环访问的楼层的必要组成部分。对于那些邻近电梯机房或电梯井,由电梯的操作引起可以是声的入侵的潜在来源的噪声和振动的住宅。因为今天的建筑用轻质材料构成,因为有必要产生最大的可用面积,声音传输问题加剧。所有这一切相结合,可导致不理想的生活条件数万谁住在公寓或公寓。

湖景大厦,芝加哥,伊利诺伊 湖景大厦,芝加哥,伊利诺伊

在项目的设计和规划阶段,每个住宅单元的声环境都必须得到建筑师和开发商的重视。电梯的运行会产生很大的声音和震动,这需要考虑到对邻近住宅的潜在影响。具体解决这些与电梯噪声相关的问题是一个挑战。在建筑完工后,识别噪声源是非常复杂的,无论是空气传播的还是结构传播的。许多冲击噪声是由结构传递的问题造成的,这些问题在每个具体项目实际施工之前不易计算或预测。此外,由于每个单独的项目都是独特的不同,电梯制造商很难为其系统定量地生成声级数据。

为了减轻任何未来的诉讼和提供尽职调查的一部分,建议谁在建筑声学顾问是设计团队的一部分。一个有经验的声学顾问可以提供建筑设计团队拥有多项设计方案在设计的早期阶段,以及帮助探索选项,以满足该设施所必需的声学需要。从机械系统的噪音和振动解决隔音和声学隐私是该项目的最后成功的一个关键部分。

声音传播类

声音是通过弹性介质(如固体、液体或气体)传播的振动,频率从20到20,000赫兹不等。这是人类耳朵能够探测到的频率范围。由于声音需要弹性介质,所以不能在真空中传播。物质越有弹性,就越能传导声音。这方面的一个例子是将铅与钢进行比较。铅被认为是无弹性的,因此不能很好地传导声音。钢被认为是有弹性的,因此它是一种特殊的声音导体。

建筑行业使用建筑材料进行消声的一个标准被称为传声级(STC)。声音传输等级是指材料或组件在125-4000赫兹频率下抵抗空气传播声音的能力等级。这个范围表示语音频率。通常,更高的STC额定值会阻止更多的噪声通过分区或程序集传输。然而,STC评级不考虑125赫兹以下的低频。评级是基于实验室测试,并没有考虑薄弱环节内的墙大会如关节,渗透和缝隙周边的墙壁大会。

的STC数由在从125Hz的16个标准测试频率到4000Hz声音衰减值导出。然后将这些传输损耗值绘制在声压级图并将得到的曲线与标准基准轮廓。声学工程师插这些值来确定的STC评级。

STC的变化导致明显响度的变化
STC评级变动 表观响度变化
+ / - 1 几乎听不清
+ / - 3 就可察觉的
+ / - 5 清晰醒目
+ / - 10 两倍(或一半)的声音

声级的典型实施例
声音的来源 分贝
平静房 20-30
正常人的讲话 奖金的
移动汽车从30'-0"的距离
60-80
一条主干道上,交通噪声从30'-0" 离开
80 - 90
典型的电钻
100
喷气发动机从300'-0" 离开
110 - 140
听力损伤始于短时间的暴露
120
人类痛阈
130

声措施的另一种形式是冲击或结构噪声称为冲击绝缘等级(IIC)。此速率的地板/天花板组件对结构传播或冲击噪音的透过性。实现更高的IIC等级,如70,并不总是保证客流量噪声将被完全消除。所有的噪音,彻底消除脚步的冲击噪音是非常困难的。

电梯噪声源

从电梯系统中的空气传播的声音和振动可能会导致从各种来源和传输路径。一些较为显著声源:

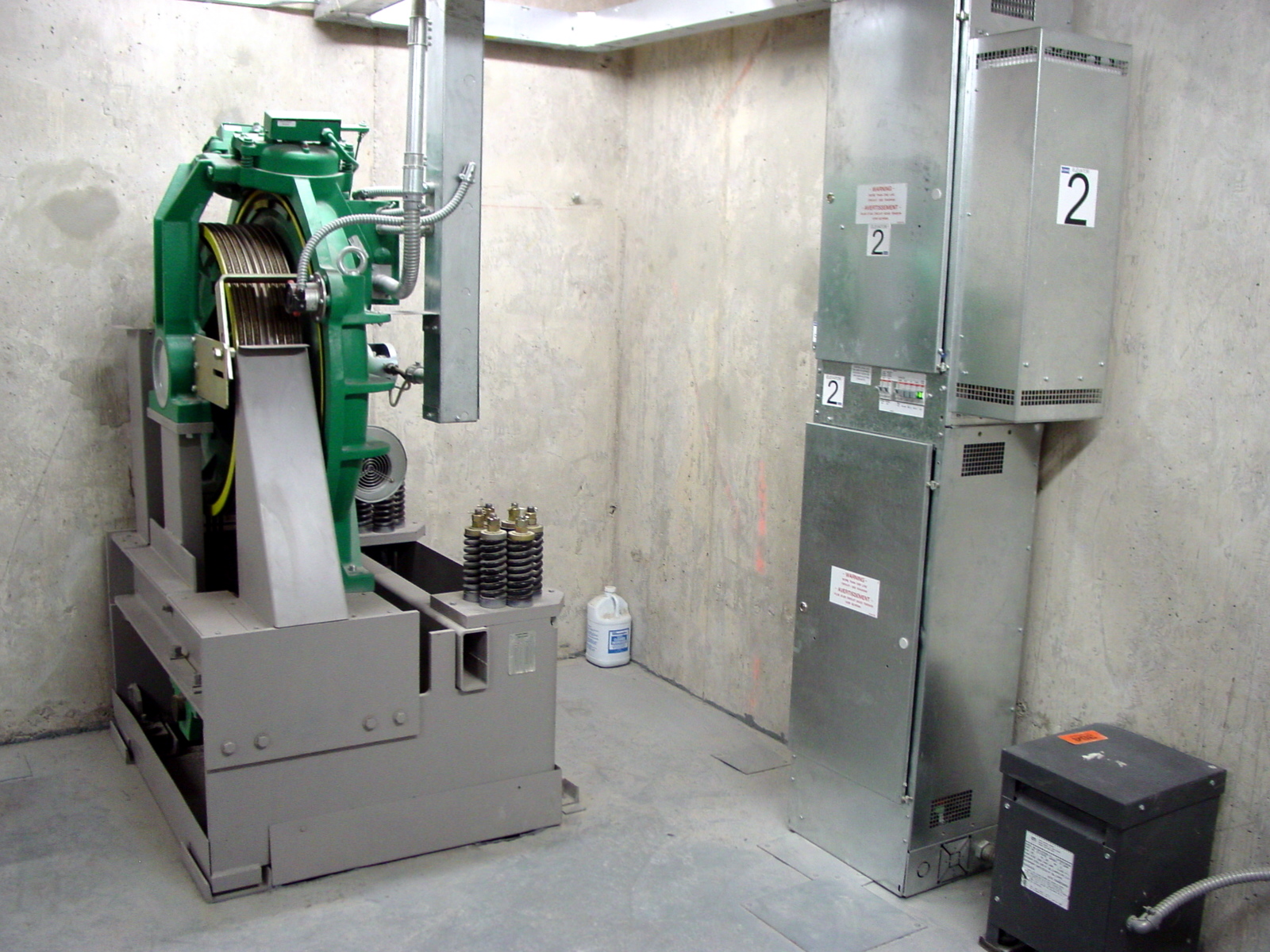

  • 从曳引式电梯起重机械音调噪声
  • 牵引电梯开关柜调性噪声
  • 液压升降机泵和机械
  • 电梯轿厢导轨导辊或凸台调整不当引起的瞬态噪声
  • 电梯门
  • 门发声

机机房电梯必须由导轨支撑的驱动系统。因此,在电梯的运行可容易地传送到从导轨在井道外壳时产生的振动。出于这个原因,建筑师需谨慎通过从井道到相邻的房间振动发生结构噪声的。

大部分的声音能量会由分离墙组件本身被发送,但也有对“侧翼路径”或“声音泄漏”到发生了许多机会。通过一些建筑物侧翼路径常见的空气传播的声音传输的是:

  • 静压室和吊顶
  • 没有消声材料的管道
  • 横梁和空气格栅
  • 畅通天花板全会空间
  • 墙壁周边没有隔音胶
  • 导管,管道,电气装置及固定装置
  • 砌体关节

声音不仅从声源沿直线传播,还会从隔板上反弹,绕过屏障,挤过小开口,所有这些都能让噪音出人意料地远远超出声源。

控制声音的基本原则

在一般情况下,大声说话可以通过STC 30墙被理解得相当好,但不应该通过STC 60墙是听得见的。的50的STC是一种常见的通过所述分区构建传输标准和块大约50分贝。然而,居住者仍然会受到大声演讲中的一些几乎听不见的声音。壁组件具有较高STC如60将高达10dB的更好。对于在声音传输是一个问题特别敏感的地区,这种更高的STC等级应安装。

  • 周围的电梯曳引机的周边的单独壁必须延伸到结构甲板,以达到最佳的隔离。仅延伸到吊顶墙壁将导致声音侧翼路径。
  • 声音将通过最弱元件,例如门,管道穿透或电源插座行进。
  • 当势垒的质量增加一倍(增加STC额定值)时,大约会增加5分贝。这一增长将是显而易见的。
  • 墙壁或地板/天花板腔中安装绝缘将改善STC等级提高约4-6分贝,这也是明显的。
  • 金属钉性能比木钉好。错开螺柱或使用双螺柱可以提供一个实质性的增加隔离。
  • 增加墙壁组件中的空气空间也将改善隔离性。

《统一建筑规范》(UBC)和国际建筑规范(IBC)等建筑规范对相邻住宅单元或住宅单元与相邻公共区域(如大厅、走廊、楼梯或服务区)之间的隔声提出了要求。这些守则也适用于旅馆、汽车旅馆、公寓、公寓、修道院和女修道院。

  • 墙壁代码要求:STC额定值的50(如果在实验室测试)或45(如果在字段测试)。
  • 用于地板/天花板组件代码要求:STC和IIC的评分50(如果在实验室测试)或45(如果在字段测试)。

额定stc50的组件将满足建筑规范的要求。然而,正如上面提到的,居住者即使不能理解大声说话,也可能会被意识到。因此,人们通常期望豪华住宿有一个更严格的设计目标。当现场测试完成后,这将评估住宅的实际结构装配,并包括所有声音路径。

砌体墙的典型STC等级

砌体STC评级,CMU墙都是基于积木的重量。改进性能可以通过向电池中填充额外的材料来实现,如下图所示。

CMU墙的STC等级估计
壁厚,英寸
中空单位 灌浆填充 装满沙子
重量 STC) 重量 STC) 重量 STC)
4 20. 44 38 47 32 46
6 32 46 63 51 50 49
8 42 48 86 55 68 52
10 53 50 109 60 86 55

CMU墙体的STC评级可以根据其重量计算,公式如下:
STC = 0.18W + 40

其中W =磅每平方英尺(psf)

有迹象表明,可以改变最终STC计算许多独特的因素。估计可以通过多达+/-4分贝关闭。有许多其他问题需要加以解决,以获得更精确的计算。

提高墙体的STC等级

虽然声音背后科学是很好理解的,利用科学创造一个建筑物内的理想声质量或房间是复杂的。没有单一的解决方案声可普遍适用于所有的设计。每个环境具有独特的参数进行开发时的平面图,选择材料和设计组件的建筑师和设计师必须考虑的问题。事实上,从家具,墙壁和地板覆盖物,以计算机设备每材料会影响声音在一定程度上。然而,设计壁隔板,天花板系统和地板/天花板组件用于空间的独特品质将达到最有效的声音控制。

  • 增加质量:当一个屏障的质量加倍时,隔离质量(或STC等级)约5 dB增加,这显然是明显。
  • 空气空间:1½”会提高优质的空域大约3分贝。一个3”的空气空间将提高STC大约6分贝。6英寸的空域将使STC提高大约8分贝。
  • 空腔绝缘:在墙壁或地板/天花板空腔内安装绝缘材料可将STC等级提高约4-6分贝,这是显而易见的。

降噪声音抑制指南

  1. 周围的墙壁,地板和顶篷组件应该有一个实质性的STC评级。如果噪声敏感区域在附近,STC 50或55至少应被用作设计标准周围结构。在周边所有的裂缝和空隙必须用适当的声学嵌缝。
  2. 在噪声敏感区域是不成问题的情况下,仍建议石膏板(共四个)的两层,并在周边区域应充分填塞。双层石膏板交错接缝效果最好。
  3. 门必须有良好的STC评级。如果附近有噪音敏感区域,则需要一个额定的门和框架总成。理想情况下,stc55门系统将是最好的,以匹配的墙壁。额定门可能有凸轮铰链,提高门,然后降低它,当它关闭,以消除差距的基础和周边的紧密密封,以及足够的质量给门一个良好的STC评级。低额定值的门,如stc40,可能适合于非噪音敏感区域。
  4. 如果使用的是标准门,则需要良好的密封五金件来密封门的周边。
  5. 穿过设备室墙壁的渗透必须保持在最低限度。当管道和管道穿过墙壁时,必须用灰浆或适当的隔声胶密封,以防止噪音泄漏。必须使用重的、固体的材料。不要使用玻璃纤维。
  6. 如果墙壁是混凝土砌块,不要油漆它们。未上漆的木块约有33%的吸收率,涂上一层油漆后吸收率会降低。覆盖25%面积的天花板或墙壁上的玻璃纤维面板是有益的,但不是强制性的。
  7. 当该单元被附接到混凝土地基通常将不需要的电梯机械的振动隔离。如果高架地板使用建议安装尺寸合适的2英寸偏转弹簧。
  8. 从动力装置到井道的管道应与墙壁“隔震”,管道的周边应使用适当的隔声胶密封,以防止声音泄漏或两侧通道产生振动噪音。

无论何种建筑类型,电梯都会产生大量的噪音和振动。在声敏感空间,如机房和井道周围的住宅,重要的是设计团队要仔细审查所有的准则和标准。在电梯制造商、结构工程师和建筑师的共同努力下,电梯运行中的声音和振动可以得到有效的缓解。

大卫·英格尔德

大卫·英戈尔德是建筑的俄亥俄州立大学学院的毕业生,施工规范协会(CSI)与施工图技术(CDT)认证的一员。拥有超过18年的经验,大卫带来了广阔的知识基础设计与施工的认识到各种各样的项目类型。他是一位很有造诣的高级项目管理员在开发建筑文件的各个阶段的经验。大卫已经完成的主要职责作为项目负责人,规格作家和协调所有类型和复杂性,包括低收入和高层公寓,体育设施项目,高等教育和政府的研究实验室,生产设施,污水处理厂,停车场和校园总体规划。大卫的最大心愿是提供建设行政服务全面执行项目设计。
