案例分析:供水基础设施

撰稿

位于自由港,宾夕法尼亚州,有关匹兹堡的30分钟车程北,水牛镇的污水处理厂每天生产超过70万加仑淡水。该工厂提供饮用水5000居民在布法罗乡和自由港镇。这也是南方水牛乡市市政管理局的淡水供应。加入Buildipedia为水牛城乡镇的污水处理厂的图片展示,因为我们追溯的水从阿勒格尼河的流量在整个程序及其分布。

案例分析:供水基础设施

布法罗乡的污水处理厂从20世纪初就开始使用了,它的确切位置可以追溯到南北战争之前就支持水处理操作。这是一个经验丰富的工厂,有着悠久的历史,它仍然是水处理技术的一个很好的例子,每天在世界各地使用,特别是在较小的城市。

布法罗镇的供水基础设施

水从阿勒格尼河绘制和化学处理以除去溶解的固体,以改进味道和去除异味,并且还促进随后的沉淀和过滤过程。化学添加剂混合并搅拌,然后给定的时间凝固和沉淀在沉淀池。

离开沉淀池后,经过过滤和氯化处理的水被储存在处理厂底部的一口清澈的井中。在将水质从清井泵入饮用水公用系统之前,要对水质进行常规检测和分析。由水泵、储水箱、泵站和地下管道组成的网络有效地将水分配到布法罗镇服务区的家庭和企业。


唐Amadee,经理,布法罗乡市市政管理局,宾夕法尼亚州,是一个技术贡献者此功能。


头屋和湿井

总屋是布法罗镇水处理工艺的起点。就在两扇窗户外面是阿勒格尼河。河水从与36 ' -0"下方的河流相连的湿井中抽上来。在这口湿井的底部有一根进水管,它延伸60 ' -0 ' '到河中。

化学添加剂

由于水从湿井得出,以下化学品在头屋补充说:

  • 粉状活性炭(PAC):控制气味和味道
  • 高锰酸钾(高锰酸钾):氧化溶解的固体
  • Polyaluminum氯:艾滋病在絮凝
剂量是根据水量和原水质量计量和使用的。

高锰酸钾

一种强氧化剂,会出现高锰酸钾溶液中的粉红色。它将与在河水中溶解锰(Mn)结合以形成二氧化锰。它还将与在河水中溶解的铁(Fe)的结合以形成氧化铁。这两种化学化合物然后可以通过过滤过程被容易地除去。而不与像高锰酸钾,锰和铁(和其他溶解的固体)在饮用水中的氧化剂处理水将留在溶液中,染色管道装置和创建维护问题。

沉淀池

四个沉淀池的工厂,有两种显示。该沉淀池有72'-0" 长,14'-0" 宽,和14'-0" 深。的搅拌盆位于这对沉积盆地的远角。含有PAC和高锰酸钾河的水用管道输送成从头部府通过绿色金属和白色PVC搅拌盆管道所示。

搅拌盆

化学进入搅动盆处理过的水通过一系列挡板被迫。一个挡板接触到沉淀池的地板但不完全延伸到水面。另一挡板会做相反 - 延伸到水面,但提供在盆底的流动间隙。净效果是作为处理后的水,并流上下通过这些挡板,所述化学添加剂的良好混合,其中“絮凝”助剂 - 的大和可过滤的沉淀物化学在水中形成。

搅拌和沉淀池之间的混凝土墙

注意,在在混凝土壁的左侧搅拌盆,随着其移动通过垂直挡板的水干扰。向左壁的中,“絮凝物”(由化学添加剂产生的化学沉淀物)已经形成,并且在沉淀池可见。

絮体

沉积盆地中形成的絮凝体。一个细细的电线电缆横跨盆地提供了一个大小的观点。

絮体

在处理厂的沉淀池中悬浮在化学处理水中的絮凝体的特写。

沉淀池

在全部四个沉积盆地的后端的视图。最远的沉淀池包含搅拌盆。水通过沉淀池流动长度方向,交替相邻的盆地之间其流动方向。通过沉淀池此长度方向电路提供以发生絮凝和沉降所需的时间。四个沉积盆地的两个如果需要,可以采取离线进行维护。该沉淀池后,将处理后的水流入过滤器室。有在位于右侧的白色砖楼两个过滤室。

过滤器的房间

水从沉淀池进入过滤室。在这个过滤室的底部是一个分层排列的颗粒过滤材料,保持在简单的重量指标。过滤器中最上层的材料是无烟煤木炭,然后是硅砂,最后是各种尺寸的砾石(最底部的3号或4号石头)。过滤室的墙壁被水面反射。

过滤罐

包含在该罐中的过滤器材料是代表上面提到的各种过滤介质。

副排水系统管道

管道位于过滤室下方将过滤后的水转移到清洁井。注意弯管接头在后台左侧。

滤室副排水管

此弯管接头和管是其中水是从一个滤波器的底部取出,然后转移到透明良好。

副排水系统管道

这个与工厂过滤器一起的地下排水系统可以追溯到1919年。

1919年日期戳

1919年生产的有日期印记的管子。

水泵房

从过滤过程中流出的水被储存在处理厂泵房下面的一口清澈的井里。这些泵用于将处理过的饮用水从清澈的井中泵入整个分配系统。这些泵还可以用来逆转水流,并从清澈的井中抽取水来反冲洗过滤器。过滤器的反冲洗一般每2-3天进行一次。

水分配泵

其中一个泵室分配泵。

水泵房

过滤器的排水管道系统直接在泵房的墙壁后面。注意安装在墙上的三个浊度计。

浊度计

浊度计通过评估的光的光束的透过水样品的能力测量水中悬浮固体(细屑)的量。这些都是在线浊度计,不断测量和记录浊度。有趣的是,工厂操作员可以预测和见证轻微浊度的变化根据当地的天气,即使拖船或驳船经过主管议院在阿勒格尼河。

浊度记录仪

在工厂操作员站,浊度措施不断进行监测和记录。

氯消毒系统

处理后的水供应氯化必须在水中细菌杀灭。氯是一种强氧化剂,并在他们的生活是必需的细菌的细胞破坏的化学作用。氯在处理过的水被耗尽,因为它杀死细菌,所以适当的氯在处理厂给药的一个重要因素是在供水“自由可用残留氯”的创建。饮用水储存在管道和储罐整个系统的整体水还必须包含足够的余氯在工厂初始水治疗后长期杀灭细菌。

氯气计量

氯气放在水中会形成次氯酸、氢离子和氯离子。次氯酸是主要的消毒剂。可在整个系统中预期的“自由可用余氯”水平受到水中其他化合物的影响(包括专门添加用于管理氯化学反应的药剂)。

实验室检测设备

工厂操作员将定期对处理后的水进行业务层面(不遵守法规)检查。硬度,碱度,铁,锰水平每日两次的检查。pH值是处理过的水的另一个重要的考虑因素。可导致管道和泵耐腐蚀,如果处理后的水是酸性太强。pH水平也将在整个分配系统中的供水影响的残留氯的有效性。

泵控制器和记雨量计

污水处理厂的分配泵的操作是自动控制的基础上水量,并在整个存储和配送网络感觉到压力。

记雨量计

系统中的每个饮用水储罐都有自己的水位记录仪表,可以在处理厂进行监控。

一个单独的水箱记雨量计

在这张照片中,日落水缸的数字显示水位为75'-3"。下面的记录器提供了这个水箱中最近水位的图形历史记录。

烧碱

进入储罐的系统和管道处理后的水的pH水平,不仅是余氯计算重要。烧碱,一个基地,将会增加水的碱度(能够中和酸),并配入处理过的水离开工厂需要。分配管道会自然形成保护钙的薄内衬中沉淀出饮用水的。酸性饮用水会溶解该涂层,导致管道老化和维护成本较高。

自由港储水罐

自由港,宾夕法尼亚州的景色。储水箱坐落在镇之上的棱线。

螺栓钢制储水罐

螺栓固定钢质储罐具有特殊的耐久性和容量。

水箱板

一个陶瓷涂层钢板的少量样品在储水罐结构中使用。

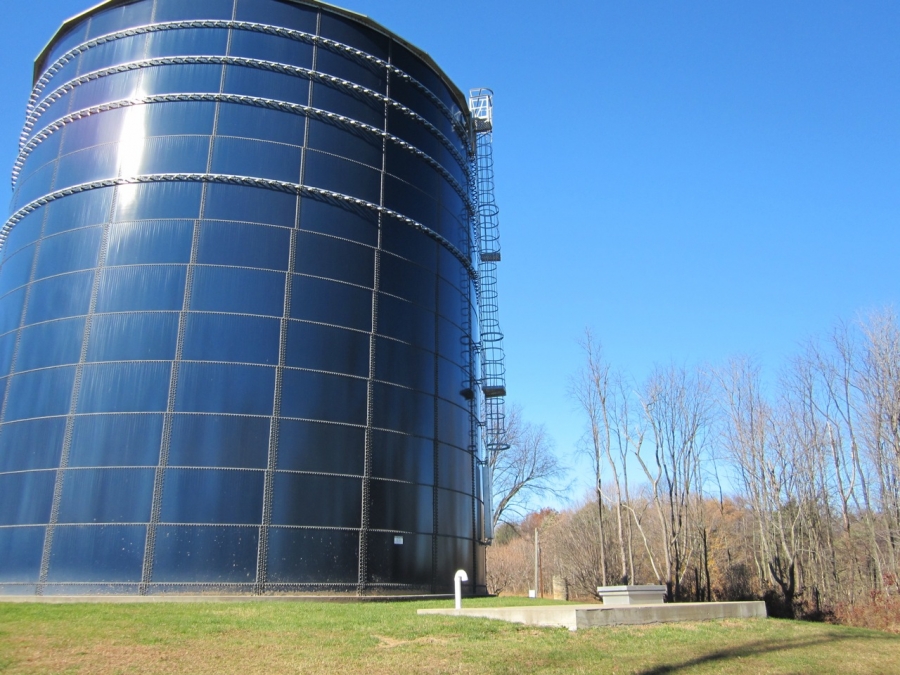

贮水箱及阀井

另一个观点螺栓钢储水箱。注意在水箱右边的地面上建造的阀门坑。

在阀井

此歧管包含一个高度阀和止回阀。该管和阀布置确保了罐以上系统使用期间被填充到60',0" 电平,但随后拉伸至45'-0" 水平,添加任何新的水之前。这确保存储在箱中的水的良好混合,因此没有进行分层贫化的残留氯的层可以在所存储的水柱形成。在罐中贫化的残留氯的区域将允许病原体在供水的生长。

在泵站

新涡轮泵和在水泵站旁边布法罗溪的管路。水在管道系统中的叶子在这里250磅。整个供水管网水头损失和减压阀都考虑到这样大多数家庭将在约60磅收到他们的水。

水箱

宾夕法尼亚州萨弗附近的两个水箱。这种规模的市政供水系统的一个典型标准是储存足够的饮用水供社区使用五天,而无需处理任何新的水。

水箱

水箱放置在配水系统中的最高点。这个网站的定位有几个优点。它有助于加压管网在不使用泵,节约电力成本。在持续的电力故障的情况下,饮用水仍然可以,因为这等小心地放在水箱整个系统创建的静压头的分布。

新:焊接PVC管道

许多现代自来水公司的配水管道都趋向于采用PVC焊接管。PVC是一种灵活的,耐用的,轻量级的选择,它现在可以焊接在一起。这里显示的是焊接PVC管道的制造商样品。像布法罗镇市政当局这样的大多数自来水公司在其供水网络中严重依赖PVC管道。

老:内战前木制管道

一张照片值得普遍关注的。预1860木制水管的截面的挖掘时从弗里波特,宾夕法尼亚州的街道下除去。注意仔细研磨的管接头。
