轻型金属螺栓框架

例如：安排一个阶梯或GET脚手架设立，股票与正确的材料，串出适当的电线的区域，建立有效的地方切割锯，并且，如果需要的话，安全充足的照明。这些步骤可能看起来微不足道，但如果他们不参加事先和工作必须停止，从而使他人可以“去得到它，”生产减慢。

系统描述

非承载或非结构金属钉和框架不是设计或意图携带任何轴向载荷。轴向载荷将包括诸如地板搁栅，天花板搁栅、屋顶椽或屋顶桁架。他们，然而，设计用于携带许多典型墙的静载荷为完成这样的石膏板,石膏工作，或类似的结束，并且向正常横向载荷提供阻力。侧向荷载不能超过10磅/平方。英尺的钢框架墙系统上通过ASTM C645中定义。

用于内墙分区轻型金属框架有各种形状，厚度，尺寸和光洁度。每个组件都具有在壁组件的特定功能。选择正确的尺寸和厚度将主要取决于框架构件的间距和壁的高度。中心到中心立柱在选择过程中间距为典型内部应用要么是12" ，16" 或24" 。其他考虑因素包括墙壁饰面的化妆时，墙壁饰面是否将被应用到一个或两个侧面，和耐冲击性要求，如适用。作为一个一般的经验法则，一个公共空间的内壁可能需要更多的冲击性比那些私人办公室。

内墙系统的典型组件

• 钉(S)
• 轨道（T）
• U形通道（U）
• 水垢通道（F）
• L-接头（L）

金属螺柱一般制造在长度从8'-0"到24'-0"和轨道来在10'-0"的长度。这些都是制造商引用的缩写S T U F L。除了这个缩写，其他一系列数字被用来识别特定的框架构件，如示于下面的画廊。较小的量规号较厚和较重的金属凸钉会。参见下面用于画廊计数的实际金属厚度的比较来最小钢板板厚图表。

尝试和经常使用的安装规范将使其他行业取得成效为好。该钢结构联盟提供了“建筑工地指南的钢框架结构“在他们的网站。以下各节包括适用于轻型金属螺栓框架的最佳做法。

跟踪布局

清除建筑面积为“扫帚干净”的状态。它衡量建设正确性，或者至少是非常接近的图纸变成在项目的这一起步阶段很重要。如果有多个承包商是“关闭”或没有“广场”，然后更正必须进行早期，以便不影响其他粗的交易。以下合同图纸，测量在墙壁的位置楼板用粉笔标出顶部和底部轨迹的位置。按照上面图库中所描述的那样，用3 4 5的方法将线平方。

在门和墙的所有位置做标记开口在这个时间。一个有用的提示是用清晰的喷漆喷涂粉笔线，以防止线条被行人擦去。但是，在使用此方法之前，请与楼层完工时间表核对楼层的最终完工情况。如果地板暴露在外或被污染，避免使用清漆已成为普遍的做法具体。布局激光与水平和垂直线是一个巨大的援助，特别是与较长的墙壁。布局完成后，用适当的紧固件固定底部轨道。使用铅垂线或带垂直线的激光，布置顶部轨道，并用适当的紧固件将其固定在上面的结构上。激光与垂直线是一个巨大的帮助在生产力和跟踪定位的准确性。如果不可用，安装一个螺柱，然后垂直，水平，并确保顶部轨道。当分区延伸到天花板以上或延伸到天花板上时甲板这在商业建筑中是很常见的，螺栓可以安装在底部的轨道，然后摩擦安装，垂直，并连接到顶部轨道。用这种方法，对角支撑必须附着在顶部轨道上并固定在上面的结构上。

螺栓布局

当开始布局底部轨道接收柱，需要考虑的一个重要产品，其中石膏板将打破。术语“中断”是指其中石膏板中的一个片将对接到下一个位置。由于在大多数的商业项目石膏板垂直安装，接缝将在4'-0" 。在中心。为了开始布局，查找点，其中第一片材将打破，并从那里，合同附图将指示开始螺柱间距为16” 或24” 上中心。根据壁，长直demising壁或短边方向变更办公室壁，所述第一截断螺柱可以是或可以不是4'-0" 。从你的起点。一个有用的提示是卷尺钳从第一断裂螺栓赛道和拉力布局。布局可以在螺柱的任一中心或在螺柱的“软侧”（开放侧）进行标记。它以指示正在使用哪种方法剧组变得非常重要。另一项要注意就是砌墙将在门窗洞口打破。许多建筑师和符不允许在门口或窗樘的联合，而不是需要休息高于或低于窗口的情况下。 If the layout does create an unacceptable condition, now is the time to adjust layout by moving the first breaking stud as required to correct the problem. Transferring the layout to the top track is a relatively simple task: install a stud on the layout mark, use a 4'-0" magnetic level to plumb the stud, clamp it in place, and fasten it to the track. The horizontal work reach is limited to the width of the scaffolding, so it is a good idea to layout and install the studs at the top track at the same time.

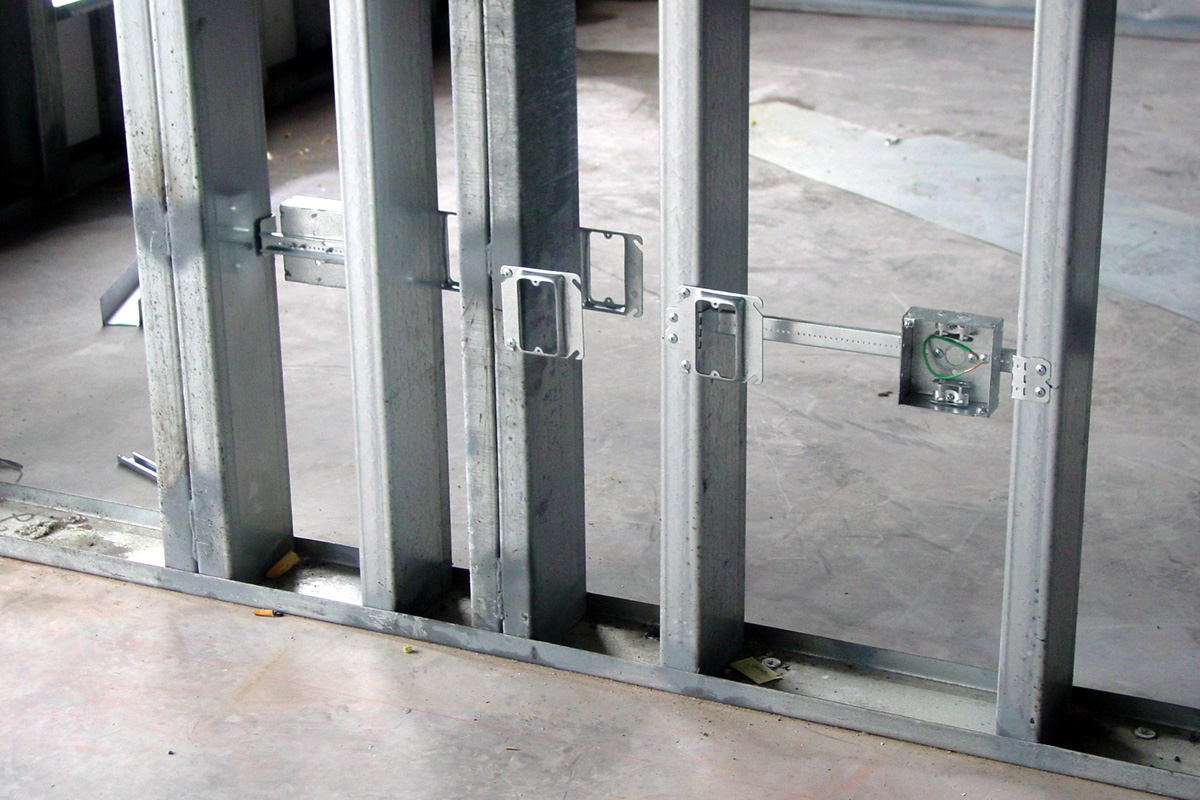

安装螺栓

“壁骨”，“馅”，或“框架”只是少数取景船员可以用它来指代安装螺栓的条款。安装垂直立柱是一种快速，简单的操作，似乎奇迹般地改变项目的性质。所述垂直框架是一个三步过程。

1. 插入螺栓斜入底部和顶部的轨道。
2. 滑动螺柱接近布局和扭转进入位置与软侧面对方向，从布局被拉。
3. 用丝锥将双头螺栓拨入位置，用磁性水平条垂线，夹紧并固定在轨道的一侧的顶部和底部。

这里应该注意的是，关于如何将螺栓固定在轨道上有几种意见。将螺柱固定在一侧效率更高，在施工过程中可以将螺柱固定在适当位置，并允许石膏板吊架在需要时旋开顶部并调整螺柱以保持石膏板在布局上。安装过程中，另一侧的石膏板将固定在轨道处的立柱。一些建筑监察员会要求在轨道的每一边固定螺栓。虽然这不是ASTM所要求的，但积极主动地与建筑检查员讨论这一点是一个好主意。这将防止任何生产力和时间的损失。

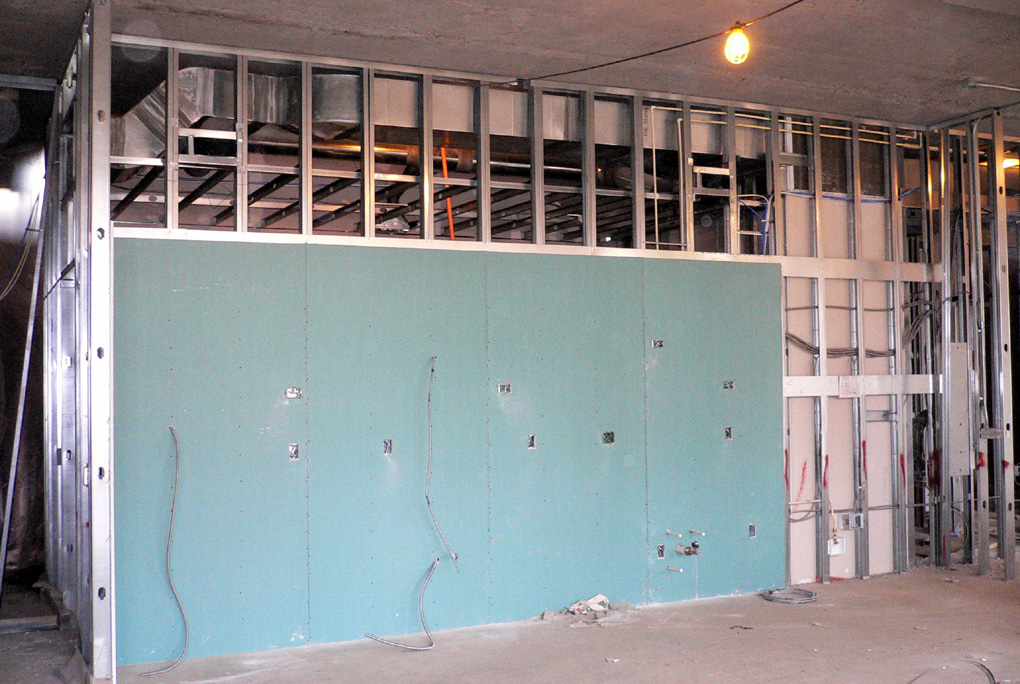

方向螺栓在同一方向，并有冲孔输出线水平。如果指定了水平桥接，这将特别重要。水管工和电工会感谢你的。在框架的这一阶段，重要的是要与合同图纸协调，安装所有辅助框架和支撑装置、设备服务、重型装饰、抓斗、扶手、卫生间配件、家具或类似的结构。在图2中，注意水平的金属带子为将来的厨房墙壁附件橱柜。

其他常见的组件

偏转轨道，头部和窗台，和滑块是许多建筑元素常见的金属柱框架。

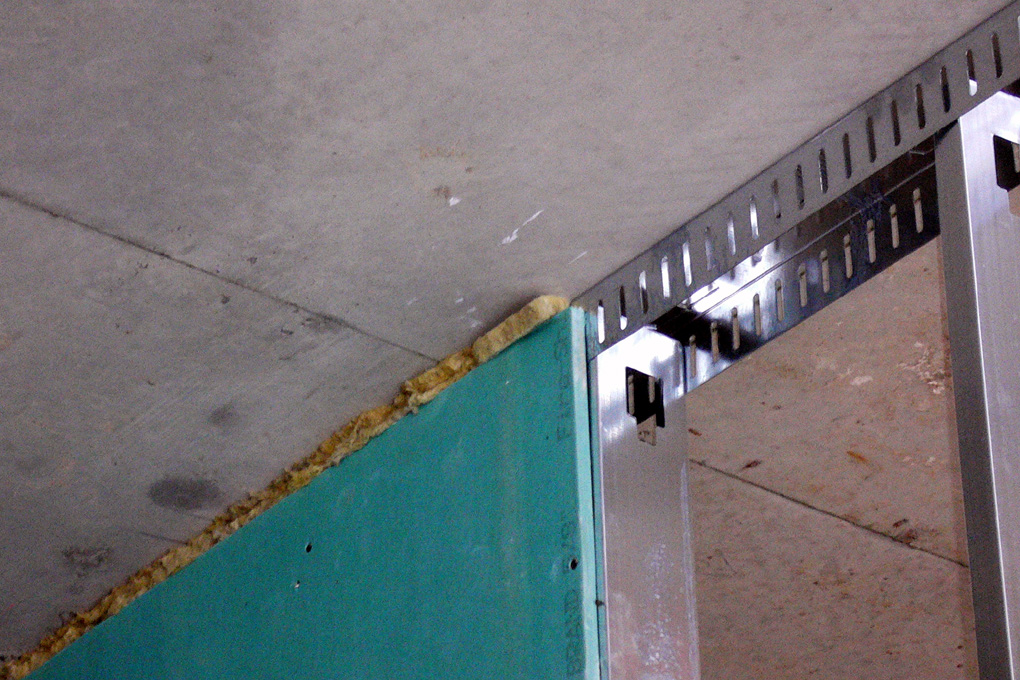

偏转轨道组件是墙体结构组件的一部分，用于适应结构的预期垂直移动(偏转)，而不损坏墙体饰面和系统组件。两种常用的方法包括深腿式履带和滑轨。

深腿轨道的方法是简单的和两个快。这包括具有2” 的垂直腿的轨道的或更多，如图3所示。该轨道被安装在相同的滑动轨道但垂直螺柱切½” 至1” 短，代替临时固定。安装石膏板时，该紧固件将被删除。注意：不损坏壁发生偏转，砌墙一定不能被连接到该轨迹的​​垂直腿（参见图4）。

滑块或滑轨方法包括两件式轨道系统。第一轨道是由1/8” 超大（相比于螺柱宽度）和具有2” 或更多的垂直腿被固定到结构。第二轨道是一个正常的轨道，所述第一内侧配合。由于与深腿法，垂直立柱将不得不削减短期和临时固定到正规的轨道。当石膏板挂在临时紧固件将被删除，并与该系统的石膏板过大的轨道下方压住。这种方法是有效的，但它也是昂贵和费时。正如在劳动密集型的工作大多数事情一样，“需要是发明之母，”今天有可用的如果需要的话，这将提供偏转许多预制偏转轨道系统。作为一个例子，手风琴式的轨道是已经折叠内置和具有深腿轨道与螺钉槽，其允许的上/下运动，以及附着于螺柱和跟踪，以提供运动剪辑可用。

在非承重位置的头和窗台是简单的制造通过切割一块轨道6 "到12 "长于开口。轨道位于开口中心，多余的部分在垂直腿处切割，弯曲90度。这个u形帽、鞋或“狗耳”然后安装在垂直柱钉上，并在正确的头部或门槛高度固定。逻辑上，轨道将安装在头部和底部的窗台接受填充螺柱框架。有用的提示:为了保持头/窗台在硬边的正方形，在硬边的正方形上切一条腿，用一把实用刀切割，切另一条腿，然后折回去。制造商没有忽视这一建设项目在创造预制头和槛。在涉及大量类似大小开口的大型项目中(如酒店)，预制的门或窗箱可以提高生产率并节省成本。

滑块，旁路锁定，或拍击螺柱用于框架上而不是共同三件式或三角的内角，其中两个壁相交。在该练习中，通过90度的石膏板滑动。壁和在角落根根“滑动到”，“拍打着”旁路石膏板，并且如示于图5无论螺栓的布局方向的代替创建安全90度角旋拧，滑块总是通过硬边固定在砌墙。该系统将节省超过传统的框架两个螺柱。帮助提示：按住滑块根根回一英寸左右，并暂时固定到位，以防止它掉出来;石膏板船员将它拧下并滑入到位螺柱。

一个在过去十年的新的“必要性发明”为半径的轨道或者弯曲轨道。建筑师和设计师们创造更多的独特和令人兴奋的空间，其可以包括弯曲的壁，隔板，拱腹或报头。这已经创造了取景人员提出了挑战。它是非常困难的创建使用标准框架材料这些弯曲壁。在过去，轨道的腿用切割锯或剪缺口形成底切。然后，赛道周围地板上的图案弯曲。这是非常耗时和昂贵的，需要尝试和错误操作。今天，预先制造柔性轨道具有预先确定的释放口和可移动的点在硬盘方面。创建一个半径为以下填隙料线和固定在地面上的一个简单的事情。顶部轨道创造了同样的方式，使用激光要找准位置，几乎任何形状是可以实现的。 The same manufacturers that developed flex-track have also created a flexible angle product that allows the outside edge of a soffit to be curved.

还有许多其他框架的做法，产品，以及可向有经验的木匠取景谁通常找到最适合他们的技术工具。

轻型金属螺栓框架可以是劳动相比于材料的成本低密集的。据估计，在美国使用的金属螺柱的大约60％是用于内部非结构墙分区。不仅轻量金属框架提供耐用性，强度，以及用于隔墙稳定性，也：

• 耐腐蚀
• 防火
• 防蚁
• 不容易模子和
• 由回收材料制成

最好的和可接受的取景实践，创新的钢框架产品，更好的工具正在创造有利于生产优质工程，同时仍保持高生产率的环境。
